Электрическая система кузова

Головное устройство AVN (аудио-видео навигация)

Место в руководстве: Электрическая система кузова
Общая информация — 17Механическая система двигателя — 51Электрическая система двигателя — 26Система контроля выбросов — 23Система управления двигателем/топливом — 44система сцепления — 12СИСТЕМА РУЧНОЙ ТРАНСМИССИИ — 12СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ — 42Система полного привода (4WD) — 14Приводной вал и ось — 22Подвесная система — 30рулевая система — 16Задержание — 21Система торможения — 47Кузовные работы (внутри и снаружи) — 145Электрическая система кузова — 162Отопление, вентиляция и кондиционирование воздуха — 39
14шагов
~84мин
4/5сложность
Выполнено 0 из 14

Компоненты и расположение компонентов

КОМПОНЕНТЫ

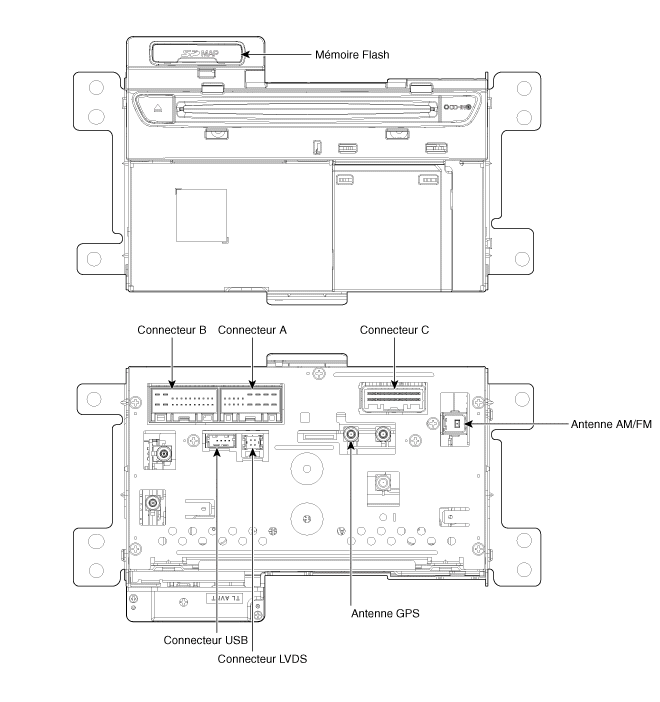

[Головное устройство АВН]

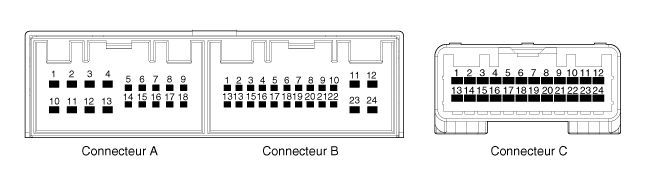

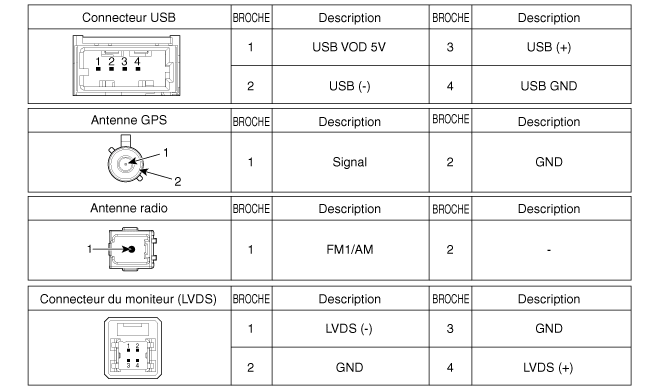

ИНФОРМАЦИЯ О ШТЫРНОМ РАЗЪЕМЕ
Нет. РАЗЪЕМ А РАЗЪЕМ Б C-РАЗЪЕМ
1 - Мультимедиа-CAN (Вверху) Шасси CAN (BAS)
2 - - Шасси CAN (ВЕРХ)
3 - - CAN-ключ (вниз)
4 - пульт дистанционного управления на руль CAN-ключ (вверх)
5 Экран SPDIF ЗАЗЕМЛЕНИЕ - -
6 SPDIF (+) - -
7 - Видео AUX -
8 ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-) Правый вход AUX -
9 Вход сигнала заднего хода ДЛЯ МАССЫ -
10 - МИК (-) -
11 - Батарея (+) Кузов-CAN (сверху)
12 - Батарея (+) Кузов-CAN (снизу)
13 - Мультимедиа-CAN (внизу) -
14 ВСЕ 1 (+) - -
15 SPDIF (+) Входной сигнал «P» -
16 - Скорость автомобиля Голос навигации (+)
17 ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-) МАССА Голос навигации (+)
18 Пульт дистанционного управления антенной ЗВУК -
19 ДЛЯ МАССЫ -
20 AUX_обнаружение -
21 Левый вход AUX Camera_Shield GND
22 МИК (-) МАССОВАЯ видеокамера
23 МАССА Камера_Видео вход (Y)
24 МАССА Камера Б(+)

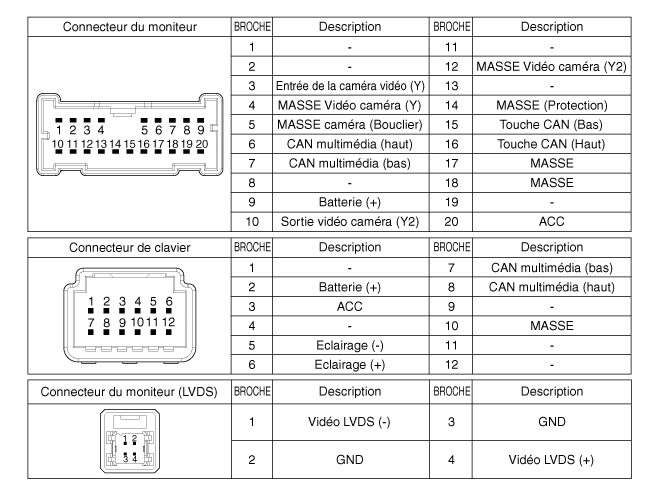

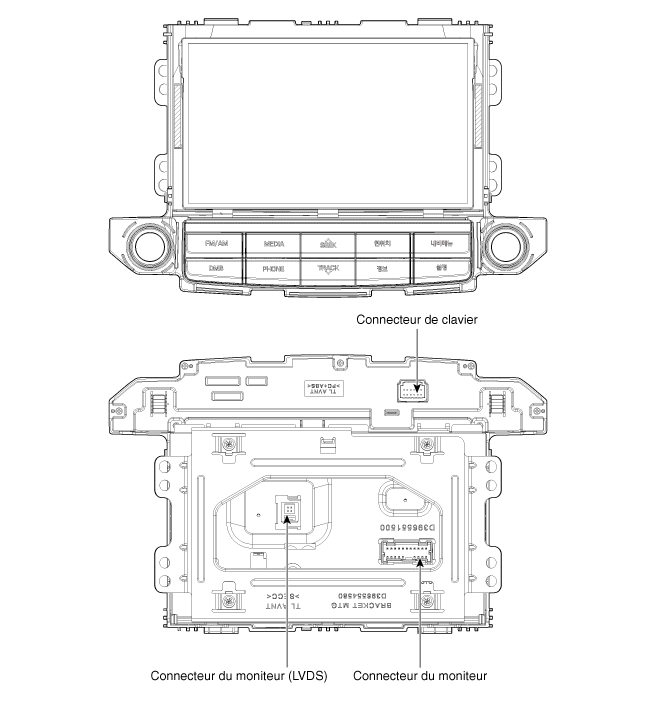

[Монитор AVN 4.5]

Процедуры ремонта

ДЕПОЗИТ

Головное устройство АВН
  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.
  2. Снимите блок управления кондиционером и отопителем. (См. отопление, вентиляция и кондиционирование - "Контроллер")
  3. Снимите головное устройство AVN (A), ослабив болты и гайки. фиксации.
  4. Отсоедините кабели и разъемы от блока AVN (A).
  5. Отсоедините отрицательную (-) клемму аккумуляторной батареи.
  6. Снимите крышку центрального воздуховода. (См. Тело — «Нижняя приборная панель»)
  7. Снимите монитор AVN (A) после ослабления крепежных винтов.
  8. Отсоедините кабели и разъемы от монитора AVN (A).
АВН монитор

СРЕДСТВО

Головное устройство АВН
  1. Установите головное устройство AVN после подключения разъемов Головное устройство AVN и кабель.
  2. Установите блок управления кондиционером и отопителем.
  3. Подсоедините отрицательную (-) клемму аккумуляторной батареи.
  4. Установите экран AVN после подключения разъемов монитора. АВН и кабель.
  5. Установите крышку центрального вентиляционного отверстия.
  6. Подсоедините отрицательную (-) клемму аккумуляторной батареи.
АВН монитор
