Руководство по обслуживанию и ремонту Hyundai Tucson: датчик скорости переднего колеса
Руководство по ремонту автомобилей Hyundai Tucson.
/
Система торможения
/
Система ESC (электронный контроль устойчивости)
/ Датчик скорости переднего колеса

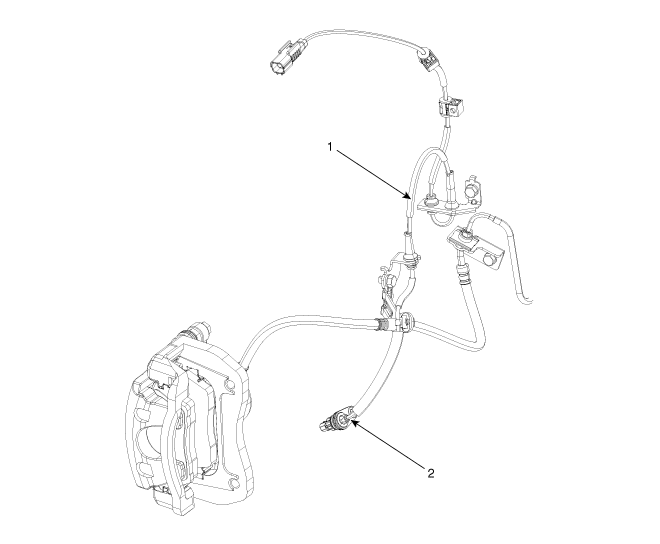

Компоненты и расположение компонентов
| КОМПОНЕНТЫ |
|
1. Кабель датчика скорости
передние колеса
|
2. Датчик скорости колеса
До
|
Процедуры ремонта
| ДЕПОЗИТ |
| 1. |
Снимите переднее колесо/шину в сборе (А) со ступицы.
|
| 2. |
Снимите датчик скорости вращения колеса (В) с передней оси (А).
|
| 3. |
Снимите кронштейн датчика скорости вращения колеса.
|
| 4. |
Снимите болт кронштейна троса датчика скорости вращения колеса.
|
| 5. |
Снимите переднюю колесную арку.
|
| 6. |
Отсоедините разъем датчика скорости переднего колеса, затем снимите
датчик скорости переднего колеса.
|
| 7. |
Для установки выполните процедуру, обратную снятию.
|
| Контроль |
| 1. |
Измерьте выходное напряжение между клеммой датчика скорости
колесо и масса.
|
| 2. |
Сравните изменение выходного напряжения датчика скорости
колесо при нормальном изменении выходного напряжения, указанном ниже.
|
