Датчик скорости заднего колеса

Компоненты и расположение компонентов

КОМПОНЕНТЫ

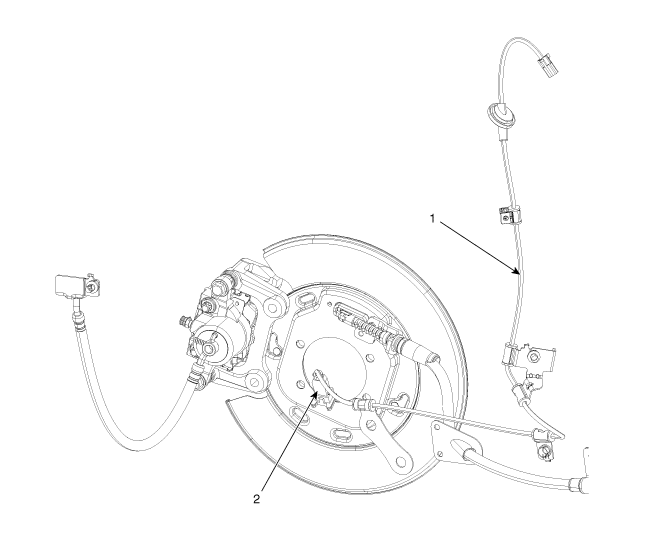

[ 2WD ]

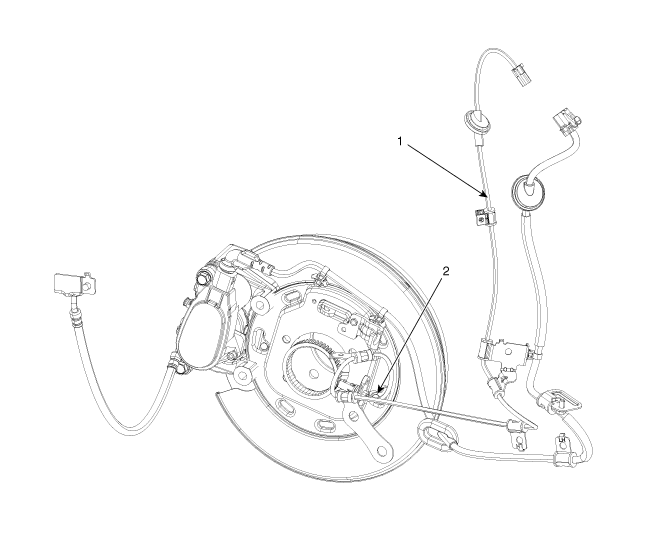

(4WD)

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Снимите переднее колесо/шину в сборе (А) со ступицы.

   Момент затяжки: 88,3 ~ 108 Н·м



2. 2
   Отсоедините разъем датчика скорости заднего колеса (А). [только 2WD]



3. 3
   Снимите кронштейн кабеля датчика скорости вращения колеса (В). [4WD только]

   Момент затяжки: 6,9 ~ 10,8 Н·м



4. 4
   Выверните болт крепления датчика скорости заднего колеса. (В). [только 4WD]

   Момент затяжки: 6,9 ~ 10,8 Н·м



5. 5
   Ослабьте гайки крепления поворотного рычага, затем снимите поворотный рычаг. колебательный (А).

   Момент затяжки: 98,1 ~ 118 Н·м

   [ 2WD ]



   (4WD)



6. 6
   Снимите трос датчика скорости вращения колеса, ослабив болт (В).

   Момент затяжки: 8,8–13,7 Н·м



7. 7
   Отверните болт кронштейна троса датчика скорости вращения колеса. (В).

   Момент затяжки: 19,6 ~ 29 Н·м



8. 8
   Снимите обшивку со стороны багажника. (См. Кузов — «Отделка багажника».)
9. 9
   Отсоедините разъем датчика скорости заднего колеса, затем снимите датчик скорости переднего колеса.
10. 10
    Для установки выполните процедуру, обратную снятию.

Контроль

1. 1
   Измерьте выходное напряжение между клеммой датчика скорости колесо и масса.



2. 2
   Сравните изменение выходного напряжения датчика скорости колесо при нормальном изменении выходного напряжения, указанном ниже.



   T_низкий: 0,59 В ~ 0,84 В V_суп. : 1,18 В ~ 1,68 В Диапазон частот: 1~2500 Гц
