Руководство по обслуживанию и ремонту Hyundai Tucson: Модуль управления ESC

Руководство по ремонту автомобилей Hyundai Tucson. / Система торможения / Система ESC (электронный контроль устойчивости) / Модуль управления ESC

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Правый передний шланг (FrontR)
2. Левая задняя труба (ArG)
3. Правая задняя труба (ArD)
4. Левый передний шланг (передний левый)
5. МС2 (СПК)
6.МС1 (ПРИ)
7. Модуль управления ESC (HECU)
8. Поддержка

Процедуры ремонта

ДЕПОЗИТ
(левостороннее движение)
1.
Поверните ключ зажигания в положение OFF.
2.
Слейте тормозную жидкость из бачка главного цилиндра с помощью шприца.
•
Обязательно полностью удалите посторонние вещества вокруг бачка тормозной жидкости и крышки до открытия крышки бака. Если нет, то это может привести к загрязнению тормозной жидкости и ухудшение эффективности торможения.
•
Не лейте тормозную жидкость на автомобиль: это может повредить лакокрасочное покрытие, если охлаждающая жидкость тормоз соприкасается с краской. Стирать немедленно у воды.
3.
Потяните вверх замок разъема HECU (A), затем отсоедините соединитель.

4.
Ослабьте гайку (B) и болты кронштейна HECU (B), затем снимите HECU и поддержка.
Момент затяжки:
Крепежные болты: 16,7~25,5 Н.м (1,7~2,6 кгс.м, 12,3 ~ 18,8 фунт-фут)
Крепежная гайка: 24,5~29,4 Н.м (2,5~3,0 кгс.м, 18,1~21,7 фунт-фут)

5.
Отсоедините тормозные магистрали от HECU, ослабив гайки в против часовой стрелки с помощью накидного ключа.
Момент затяжки:
12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)

Момент затяжки:
18,6 ~ 22,6 Н·м (1,9 ~ 2,3 кгс·м, 13,7 ~ 16,6 фунт-фут)

6.
Выверните болты, затем снимите кронштейн HECU.
Момент затяжки:
10,8 ~ 13,7 Н·м (1,1 ~ 1,4 кгс·м, 8,0 ~ 10,1 фунт-фут)

1)
Никогда не пытайтесь разбирать HECU.
2)
Никогда не подвергайте HECU ударам.
(ПРЯМОЙ ПРИВОД)
1.
Поверните ключ зажигания в положение OFF.
2.
Слейте тормозную жидкость из бачка главного цилиндра с помощью шприца.
•
Обязательно полностью удалите посторонние вещества вокруг бачка тормозной жидкости и крышки до открытия крышки бака. Если нет, то это может привести к загрязнению тормозной жидкости и ухудшение эффективности торможения.
•
Не лейте тормозную жидкость на автомобиль: это может повредить лакокрасочное покрытие, если охлаждающая жидкость тормоз соприкасается с краской. Стирать немедленно у воды.
3.
Потяните вверх замок разъема HECU (A), затем отсоедините соединитель.

4.
Отсоедините тормозные магистрали от HECU, ослабив гайки в против часовой стрелки с помощью накидного ключа.
Момент затяжки:
A: 12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)
B: 18,6 ~ 22,6 Н·м (1,9 ~ 2,3 кгс·м, 13,7 ~ 16,6 фунт-фут)

5.
Ослабьте болты кронштейна HECU (A), затем снимите HECU и поддерживать.
Момент затяжки:
24,5~29,4 Н·м (2,5~3,0 кгс·м, 18,1~21,7 фунт-фут)

6.
Выверните болты, затем снимите кронштейн HECU.
1)
Никогда не пытайтесь разбирать HECU.
2)
Никогда не подвергайте HECU ударам.
СРЕДСТВО
1.
Для установки выполните процедуру, обратную снятию.
2.
Затяните крепежные болты и гайки HECU с указанным моментом.
3.
После установки прокачайте тормозную систему.
(См. тормозная система - «прокачка тормозной системы»)
4.
Выполнить вариантное кодирование.
5.
Выполните автоматически обнаруженную калибровку датчика.
6.
Выполните продольную калибровку G-сенсора.
Диагностическая процедура с диагностическим прибором
Основное содержание руководства по методам диагностики с аппаратом диагностика следующая:
Подсоедините разъем самодиагностики (16 контактов), расположенный в детали нижнюю часть приборной панели на устройстве самодиагностики, затем активируйте устройство после включения зажигания.
Выберите «Модель автомобиля» и «ABS/ESC» на экране выбора автомобиля. Автомобиль GDS, затем нажмите OK.

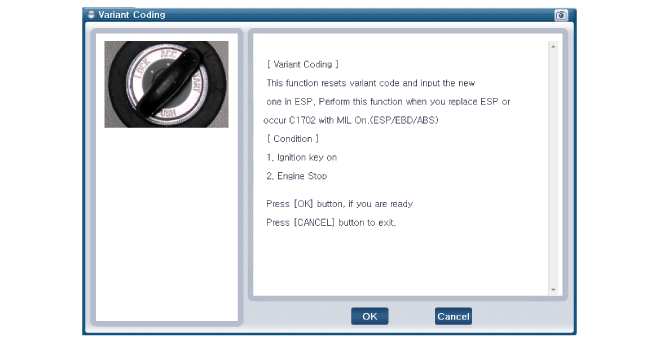

[ВАРИАНТ КОДИРОВАНИЯ]

[Обнаружена автоматическая калибровка датчика]

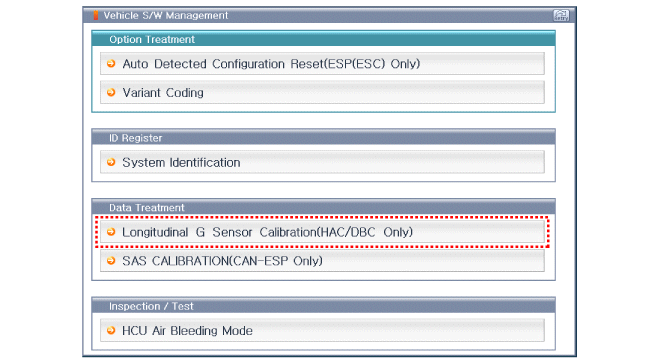

[Калибровка продольного G-сенсора]

Поиск неисправностей
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ 1. Принципиально запрещается управление ESP и TCS в случае поломки АБС. 2. Когда ESP или TCS...

Выключатель ESC
Описание и работа Описание 1. Выключатель ESC OFF предназначен для выключения системы пользователем. ESC. 2. ...
