Руководство по обслуживанию и ремонту Hyundai Tucson: компоненты и расположение компонентов

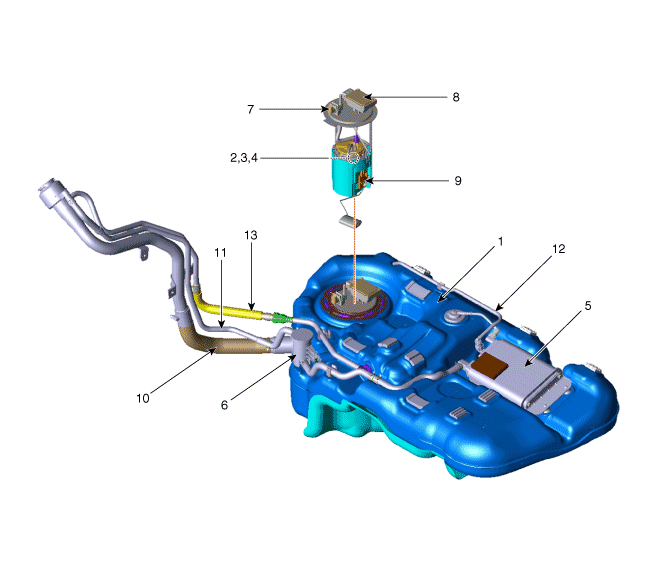

расположение компонента

1. ТОПЛИВНЫЙ БАК
2. Топливный насос
3. ТОПЛИВНЫЙ ФИЛЬТР
4. Регулятор давления топлива
5. Канистра
6. Воздушный фильтр топливного бака
7. Датчик давления топлива
8. Модуль управления насосом топливный (FPCM)
9. Датчик уровня топлива (ДУТ)
10. Топливный шланг
11. Вентиляционная трубка
12. Испарительная трубка
13. Шланг регулировки уровня топлива

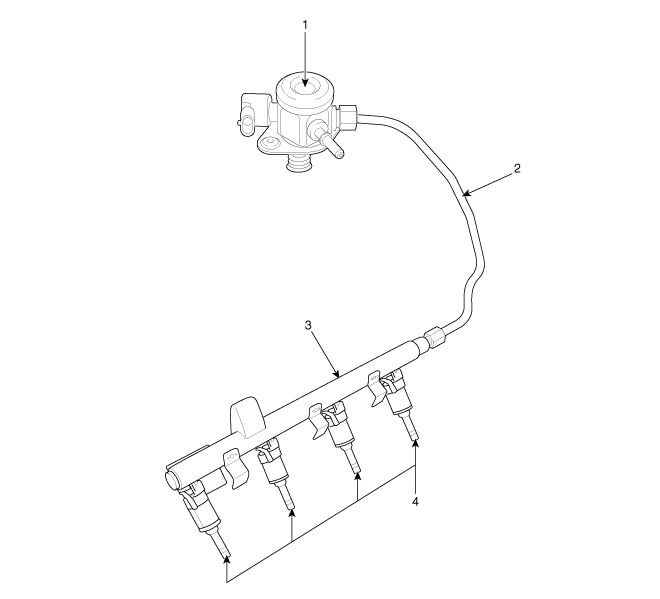

[Топливопровод высокого давления]

1. Топливный насос высокого давления
2. Топливный шланг высокого давления
3. Подающая труба
4. Инжектор

Если топливный насос высокого давления, Топливная трубка высокого давления, выпускная труба и инжектора, существует риск получения травм из-за утечки топливо высокого давления. Не проводить ремонтные работы сразу после остановки двигателя.
Топливная система
...

Процедуры ремонта
Проверка давления топлива (Система низкого давления) 1. Сбросьте остаточное давление в топливопроводе. (См. Система взносов ...
