Конденсатор

Компоненты и расположение компонентов

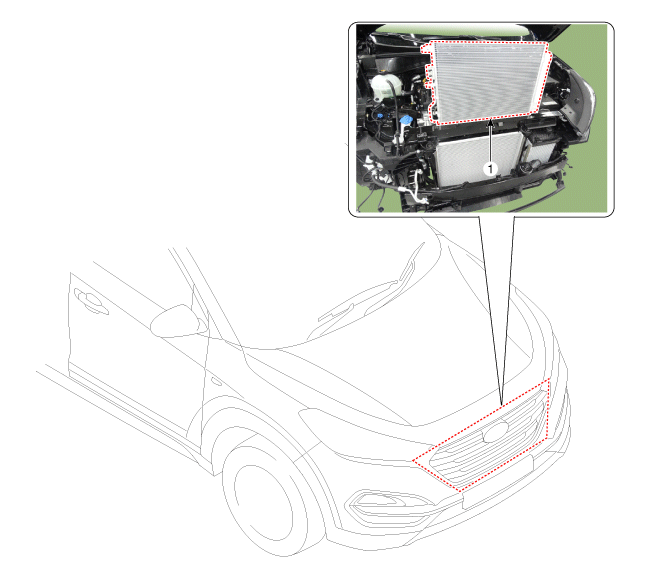

расположение компонента

Процедуры ремонта

Контроль

1. 1
   Проверьте ребра конденсатора, чтобы убедиться, что они не не засорен и не поврежден. Если они забиты, очистите их с помощью водой и обдуйте их потоком сжатого воздуха. Если они кривые, слегка отогните их в другую сторону с помощью отвертки или плоскогубцы.
2. 2
   Проверьте соединения конденсатора на наличие утечек и отремонтируйте или замените их, если это необходимо.

ЗАМЕНА

1. 1
   Восстановите хладагент с помощью заправочной станции / станции утилизации / станции утилизации.
2. 2
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
3. 3
   Снимите передний бампер. (См. Кузов — «Крышка переднего бампера»)
4. 4
   Снимите фары [RH]. (См. Электрическая система кузова — «Фары».)
5. 5
   Ослабив крепежные болты, снимите боковую опору верхняя часть переднего бампера (А).



6. 6
   Снимите боковую воздушную защиту (А).



7. 7
   Ослабив крепежные гайки, снимите трубку хладагента (А).

   Момент затяжки: 8,8 ~ 13,7 Н·м



8. 8
   Ослабив болты крепления, снимите воздухозаборник. лучше чем).

   Момент затяжки: 3,9~5,9 Н·м



9. 9
   Снимите конденсатор (А) с радиатора.



10. 10
    Для установки выполните процедуру, обратную снятию.
