Hyundai Tucson Руководство по обслуживанию и ремонту Диагностика Smartkey Процедуры ремонта

Руководство по ремонту автомобилей Hyundai Tucson. / Электрическая система кузова / система смарт-ключей / Диагностика Smartkey Процедуры ремонта

Контроль
Самодиагностика с помощью Analyzer-Checker
Мы можем быстро диагностировать неисправности SMART KEY с помощью GDS. ГДС может управлять приводом, осуществлять управление входным/выходным значением и самодиагностика
Следующие три характеристики являются серьезной проблемой в системе. УМНЫЙ КЛЮЧ.
1.
Проблема на входе устройства SMART KEY.
2.
Проблема с устройством SMART KEY.
3.
Проблема с выходом устройства SMART KEY.
Следующие три диагноза позволят перейти к разрешению проблемы. Главная проблема.
4.
Проблема ввода устройства SMART KEY: диагностика переключателя
5.
Проблема с устройством SMART KEY: диагностика связи
6.
Проблема с выводом устройства SMART KEY: диагностика антенны и выход переключателя
Диагностика переключателя
1.
Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для защиты от столкновений со стороны водителя, заглушка ГДС.
2.
Выберите модель автомобиля и систему SMART KEY.
3.
Выберите «Устройство SMART KEY».
4.
После ALL ON выберите «текущие данные».

5.

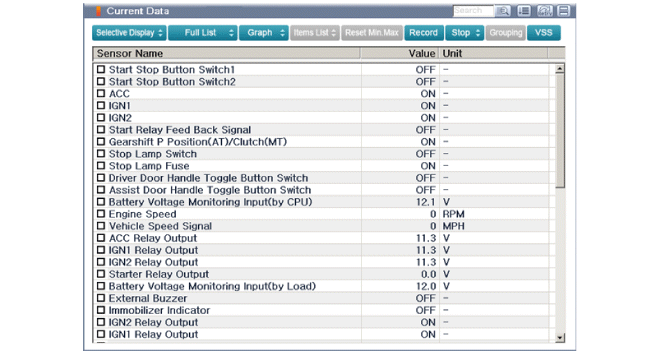

Вы можете увидеть состояние каждого переключателя на сканере после подключили процесс «Текущие данные».
Отображать
Описание
INT. КАЧАЮЩИЙСЯ СРЕДНИЙ
ON: кнопка на боковой ручке двери включена. Водитель.
ПЕРЕДНИЙ РОКЕР ВНУТР.
ON: кнопка на боковой ручке двери включена. пассажир.
Переключатель открывания двери багажника
ON: Кнопка крышки багажника включена.
Коэффициент положения P
ON: Рычаг выбора передач в положении P.
ВСЕ 1
ON: переключатель ALL в положении ALL.
ЗВУК
ON: переключатель ALL в положении ACC.
ТОРМОЗ переключатель
ON: переключатель тормоза включен.

Диагностика связи с помощью GDS (автоматическая диагностика)
1.
Диагностика связи проверяет, работает ли каждый подключенный компонент Обычно.
2.
Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
3.

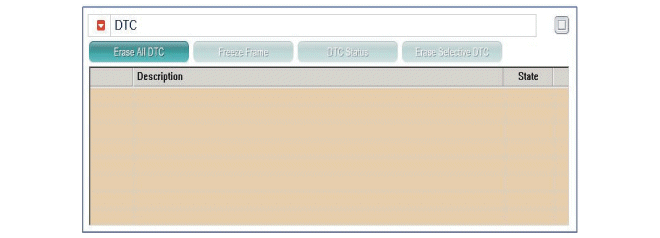

После ALL ON выберите "DTC".

Диагностика срабатывания антенны
1.
Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
2.

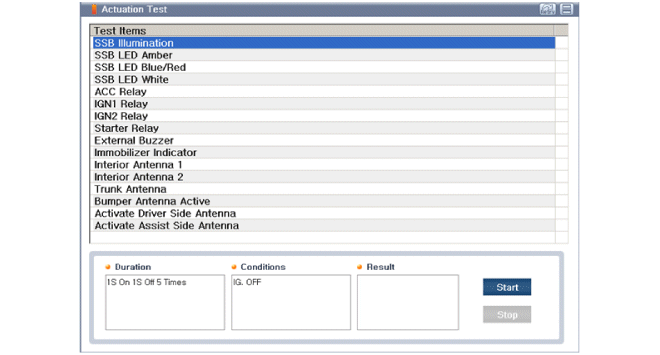

После ALL ON выберите «Проверка срабатывания».

3.
Поместите смарт-ключ рядом с соответствующей антенной и используйте с ГДС.
4.
Если светодиод смарт-ключа мигает, смарт-ключ исправен.
5.
Если светодиод смарт-ключа не мигает, проверьте напряжение батарея умного ключа.
6.
Активация антенны
–
Антенна № 1 ИНТЕРЬЕР
–
Антенна № 2 ВНУТРЕННЯЯ
–
БАМПЕР/Антенна
–
Антенна двери водителя
–
Антенна в двери пассажира
Проверка состояния антенны
1.
Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
2.

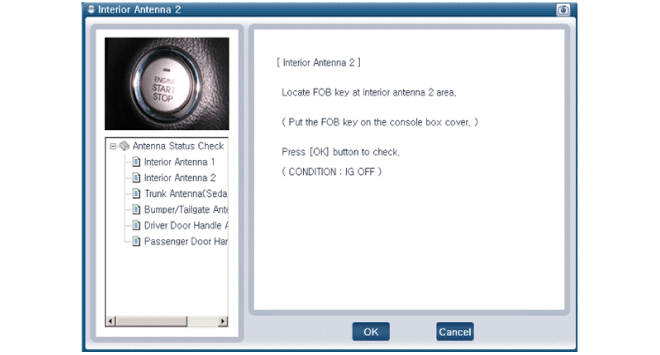

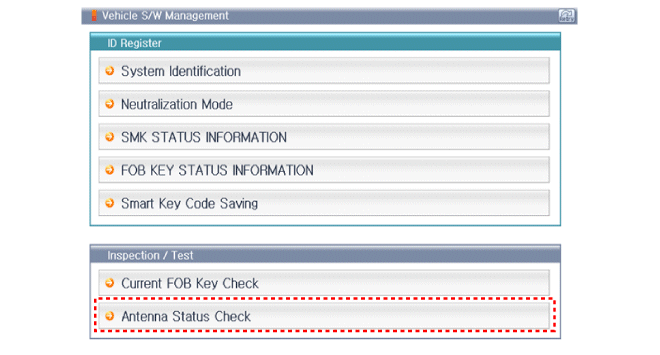

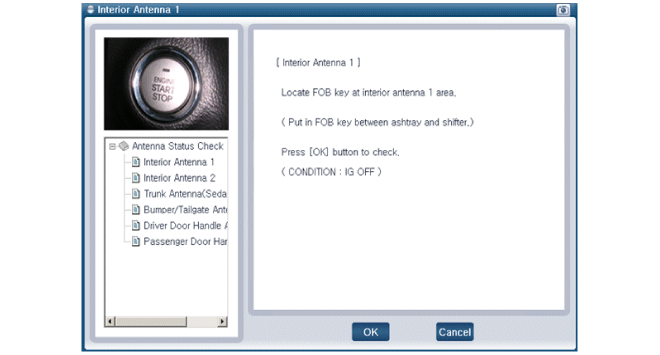

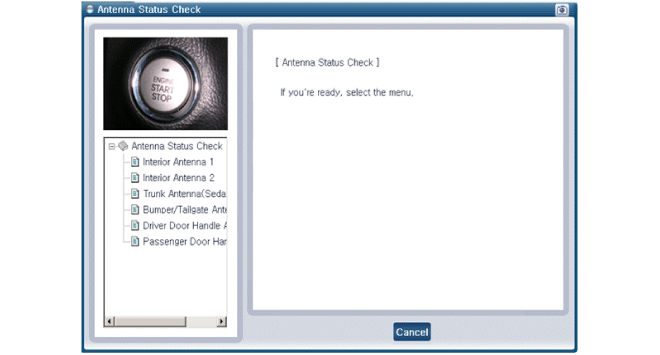

Выберите «Проверка состояния антенны».

3.
После ALL ON выберите «Проверка состояния антенны».

4.
Поместите смарт-ключ рядом с соответствующей антенной и используйте с ГДС.

5.
Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник в норме.
6.
Состояние антенны
–
Антенна № 1 ИНТЕРЬЕР
–
Антенна № 2 ВНУТРЕННЯЯ
–
БАМПЕР/Антенна
–
Антенна двери водителя
–
Антенна в двери пассажира
Проверка статуса FOB
1.
Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
2.

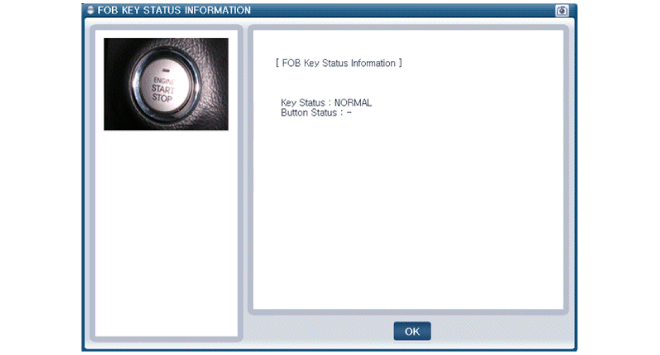

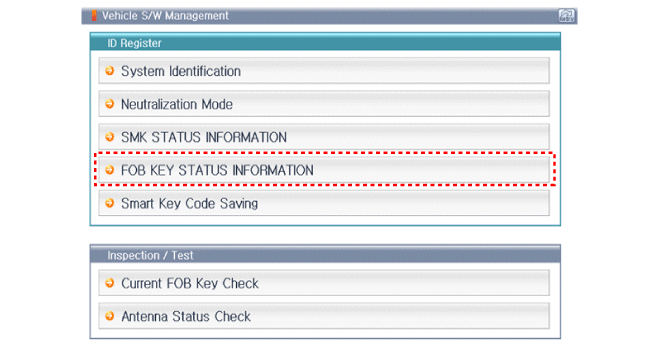

После того, как ВСЕ ВКЛЮЧЕНО, выберите «ИНФО СОСТОЯНИЯ КЛЮЧА брелока».

Проверка состояния смарт-ключа
1.
Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
2.

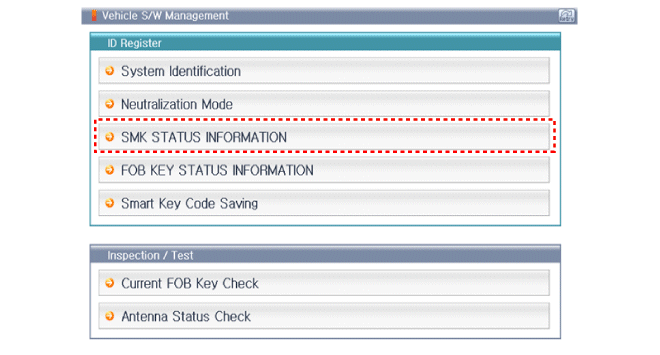

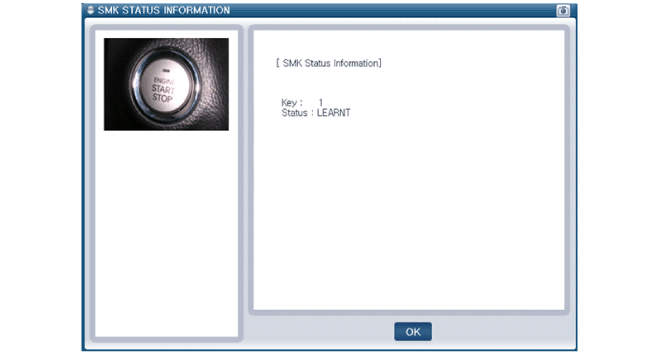

После ALL ON выберите "SMK STATUS INFO".

Контроль состояния нейтрализации
1.
Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
2.

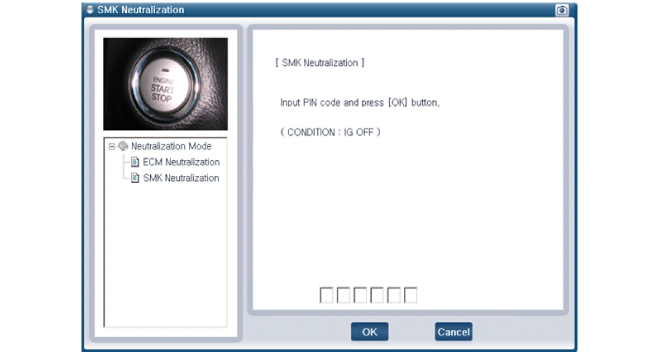

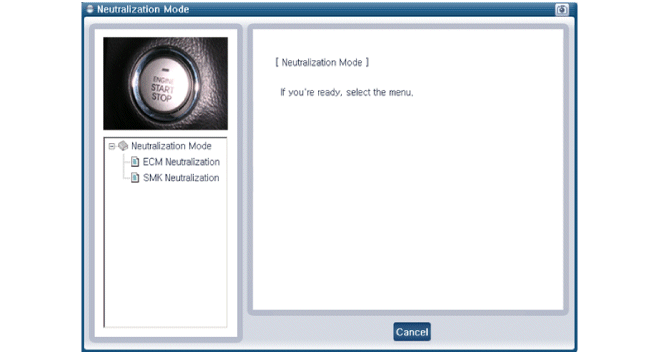

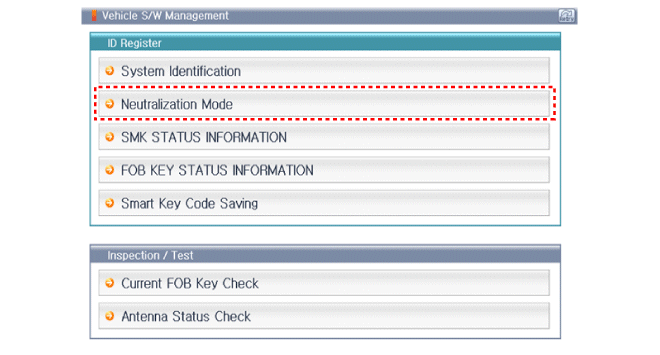

После ALL ON выберите «Режим переопределения».

смарт-ключ
