Руководство по ремонту и обслуживанию автомобилей Hyundai Tucson: принципиальные схемы
| Схематические диаграммы |

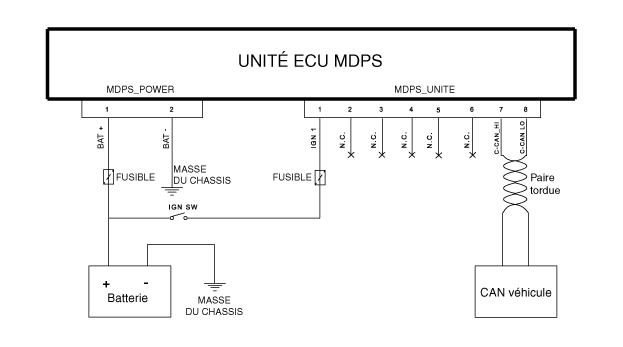

| ТЕРМИНАЛ ФУНКЦИЯ |
|
ИМЯ РАЗЪЕМА
|
пин код
|
Имя
|
Функция
|
|
MDPS_Power A
|
1
|
Б:
|
АККУМУЛЯТОР +
|
|
2
|
МАССА
|
АККУМУЛЯТОР (+)
|
|
|
MDPS_Unit B
|
1
|
ВСЕ1
|
Зажигание
|
|
2
|
Северная Каролина
|
-
|
|
|
3
|
Северная Каролина
|
-
|
|
|
4
|
Северная Каролина
|
-
|
|
|
5
|
Северная Каролина
|
-
|
|
|
6
|
Северная Каролина
|
-
|
|
|
7
|
CAN C высокий
|
CAN Высокий
|
|
|
8
|
C-CAN_LO
|
CAN Низкий
|
Описание и работа
Описание
В системе MDPS (усилитель руля с электроприводом) используется электродвигатель.
электрический, чтобы помочь рулевому усилию и заставляет его работать без потребления
...
Процедуры ремонта
ОБЩИЙ КОНТРОЛЬ
Примечание по диагностике
коэффициент отказа
элемент для проверки
Признак неисправности
ОБЪЯСНЕНИЕ ...
