Hyundai Tucson Service & Repair Manual Процедуры ремонта двигателя MDPS

Руководство по ремонту автомобилей Hyundai Tucson. / рулевая система / Рулевое управление с электроприводом / Процедуры ремонта двигателя МДПС

ЗАМЕНА

1.	Отсоедините отрицательный кабель аккумулятора от аккумулятора, затем подождите. не менее 30 секунд.

2.	Снимите нижнюю панель аварийной подушки. (См. Тело — «Нижняя приборная панель»)

3.	Отделите верхний щит, затем бросьте нижний щит (A). открутив 3 болта.

4.	Снимите разъем многофункционального переключателя (А).

5.	Отсоедините разъем поворотного переключателя.

6.	Отсоедините разъем, как показано на рисунках ниже.

7.	Снимите фиксированный зажим проводки (А) с опоры и отсоедините разъем. двигателя.

8.	Снимите зажим, прикрепленный к проводке рулевой колонки.

Снимите рулевую колонку, ослабив крепежный болт (В) и гайку (А).

Момент затяжки

Гайка: 25,0 ~ 29,4 Н·м (2,5 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

Болт: 44,1 ~ 49,0 Н·м (4,5 ~ 5,0 кгс·м, 32,5 ~ 36,2 фунт-фут)

•	Будьте осторожны, чтобы не повредить сиденье водителя при замена двигателя МДПС.

•	Будьте осторожны, чтобы не повредить двигатель MDPS и ЭБУ.

•	При ударе двигателя шум, вызванный поврежденным подшипником в двигателе может произойти.

10.	Снимите двигатель MDPS.

11.

Нанесите смазку на новый двигатель MDPS.

(1)

Извлеките больше жира, чем обычно.

Тип: Мультим ММ-В

Артикул YSBB0-91105FFF

Количество: 0,7–1,2 г (прибл. 50 мм (0,1979 дюйма))

(2)	Нанесите смазку на зубцы с помощью палочки или отвертки. (-).

(3)

Обязательно смажьте и соберите двигатель.

•	Нанесите стандартную смазку. В противном случае может возникнуть шум.

12.

Установите двигатель MDPS.

Момент затяжки:

14,7 ~ 21,6 Н·м (1,5 ~ 2,2 кгс·м, 10,8 ~ 15,9 фунт-фут)

•	После установки проверьте направление проводки двигателя.

•	Слегка затяните болты, затем затяните болт 1, 2 при одинаковом крутящем моменте несколько раз.

13.	Для установки выполните процедуру, обратную снятию.

14.	Выполните «Калибровку ASP». (См. Механизм MDPS — «Диагностика с помощью GDS»).

15.

Проверьте код неисправности.

•	Если проблема не устранена, замените блок управления мдпс.

16.	Выключите переключатель ALL и подождите 20 секунд или более. Затем проверьте работы после запуска двигателя.

Диагностика с помощью ГДС

–	Датчик угла поворота рулевого колеса определяет угол поворота рулевого колеса и его скорость. Угол поворота рулевого колеса и его скорость используются для демпфирования рулевого колеса и возврата в дополнение к вспомогательному крутящему моменту.

•	Вы можете использовать сканирующий инструмент (GDS) для проверки правильное ли напряжение батареи перед выполнением «Калибровка ASP».

•	Убедитесь, что в автомобиле нет разъемов. или сканер отключен во время «Калибровки». АСП".

•	Когда «Калибровка APS» завершена, выключите переключатель ALL. и подождите не менее 10 секунд перед запуском двигателя для проверки операции.

Процедура калибровки ASP

1.	Подсоедините разъем самодиагностики (16 контактов), расположенный в нижняя часть накладки безопасности со стороны водителя к устройству самодиагностика.

2.	Активируйте устройство самодиагностики после включения зажигания кнопкой ключ.

3.	Поверните руль по прямой линии.

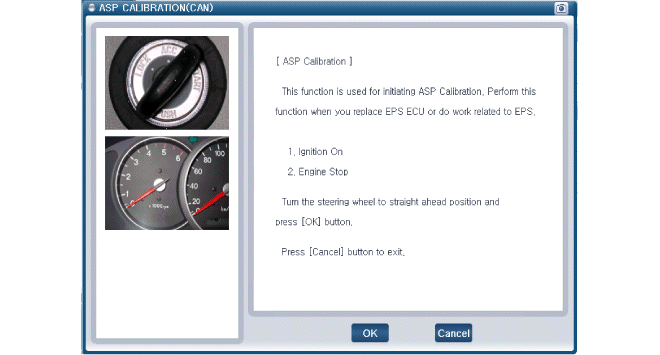

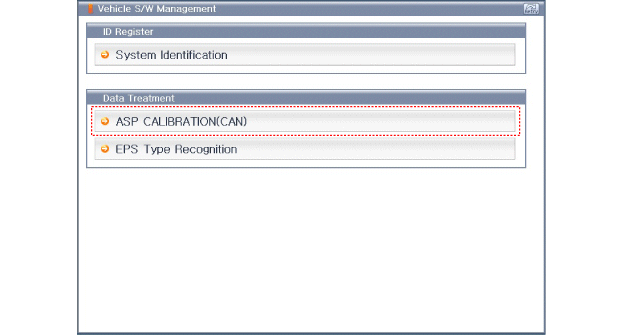

4.	После выбора «Модель автомобиля» и «Система» выберите «Калибровка ASP" на экране выбора автомобиля GDS.

5.	Сотрите код неисправности.

6.	Выключите переключатель ALL и подождите не менее 10 секунд перед запуском. двигатель. Затем убедитесь, что MDPS работает правильно.
