Руководство по обслуживанию автомобилей Hyundai Tucson: пакет MDPS

Руководство по ремонту автомобилей Hyundai Tucson. / рулевая система / Рулевое управление с электроприводом / набор ДБДМ

Компоненты и расположение компонентов

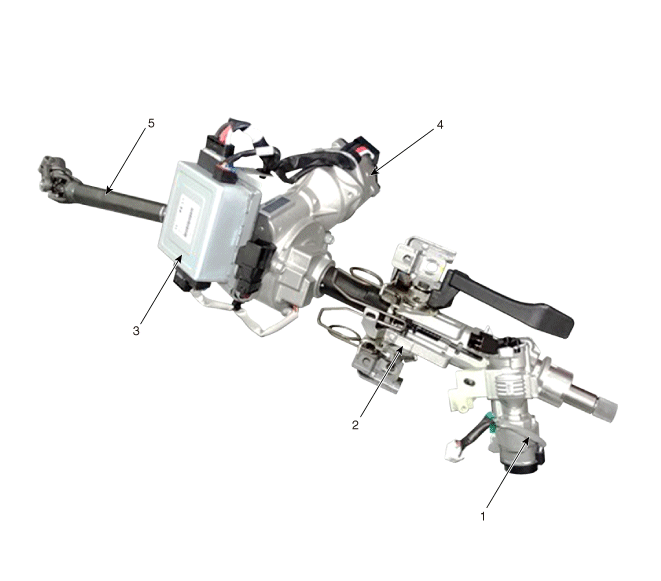

КОМПОНЕНТЫ

1. Замковый узел с ключ
2. Рулевая колонка
3. ЭБУ МДПС
4.двигатель МДПС
5. Карданный шарнир

Процедуры ремонта

ДЕПОЗИТ
1.
Отсоедините отрицательный кабель аккумулятора от аккумулятора, затем подождите. не менее 30 секунд.
2.
Поверните руль так, чтобы передние колеса были обращены вперед.
3.
Снимите модуль подушки безопасности.

•
Вставьте конец плоского инструмента вдоль отверстия руководство. (Рекомендуется шестигранный ключ Φ 5 мм.)
•
Вставив инструмент, слегка нажмите на него. Легко снимается с модуля подушки безопасности.
•
Освободите конец отверстия, затем отверстия Лево и право.
4.
Отсоедините разъем подушки безопасности (А) и разъем звукового сигнала. (Б).

5.
Ослабьте болт замка рулевого колеса (А), затем отделить руль от рулевой колонки.
Момент затяжки:
44,1 ~ 49,0 Н·м (4,5 ~ 5,0 кгс·м, 32,5 ~ 36,2 фунт-фут)

•
Не используйте стопорный болт рулевого управления повторно.
6.
Снимите верхнюю крышку рулевой колонки (А).

7.
Снимите нижнюю облицовку рулевой колонки (А).

8.
Отсоедините разъем.

9.
Проверьте часовую пружину.

•
Активируйте автоматическую блокировку в положении «6 часов» и поверните по часовой стрелке до конца.
•
Активируйте автоматическую блокировку в положении «6 часов» и поверните против часовой стрелки 3 оборота.
•
Если белый кабель не виден в окне нейтральное управление на 10 часов, пружина регулируется в нейтральном режиме.
10.
Снимите разъем многофункционального переключателя (А).

11.
Снимите многофункциональные переключатели (А).

12.
Снимите нижнюю панель аварийной подушки.
(См. Тело — «Нижняя приборная панель»)
13.
Отсоедините разъем, как показано на рисунках ниже.

14.
Снимите зажим, прикрепленный к проводке рулевой колонки.

15.
Ослабьте болт (А), затем отсоедините узел подвеса от шестерни. рулевого редуктора.
Момент затяжки:
32,4 ~ 37,3 Н·м (3,3 ~ 3,8 кгс·м, 23,9 ~ 27,5 фунт-фут)
•
Заблокируйте рулевое колесо в положении прямолинейного движения, чтобы предотвратить повреждение внутренний трос цилиндрической пружины при обращении колесо.
•
Не используйте болт повторно.

16.
Снимите рулевую колонку, ослабив крепежный болт (В) и гайку (А).
Момент затяжки
Гайка: 25,0 ~ 29,4 Н·м (2,5 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)
Болт: 44,1 ~ 49,0 Н·м (4,5 ~ 5,0 кгс·м, 32,5 ~ 36,2 фунт-фут)

РАЗБОРКА
КАРДАН В СБОРЕ
1.
Ослабьте болт (А) и затем отсоедините карданный вал от стойки. управления.
Момент затяжки:
49,1 ~ 58,8 Н·м (5,0 ~ 6,0 кгс·м, 36,2 ~ 42,4 фунт-фут)

•
Не используйте болт повторно.
2.
Для повторной сборки выполните процедуру, обратную разборке.
Набор замков
1.
Сделайте шилом канавку на головке специального болта (А).

2.
Ослабьте болт с помощью отвертки, затем снимите все замок рулевой колонки в сборе.
3.
Для повторной сборки выполните процедуру, обратную разборке.
Контроль
1.
Убедитесь, что рулевая колонка не повреждена и не деформирована.
2.
Убедитесь, что уплотнительный подшипник не изношен и не поврежден.
3.
Убедитесь, что кронштейн наклона не поврежден и не треснут.
4.
Проверьте, хорошо ли работает замок в сборе, и замените его. если необходимо.
СРЕДСТВО
1.
Для установки выполните процедуру, обратную снятию.
2.
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижняя часть накладки безопасности со стороны водителя к устройству самодиагностика.
3.
Активируйте устройство самодиагностики после включения зажигания кнопкой ключ.
4.

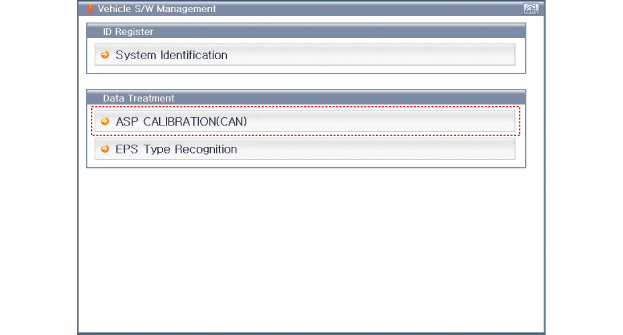

После выбора «Модель автомобиля» и «Система» выберите «Калибровка ASP" на экране выбора автомобиля GDS.

5.

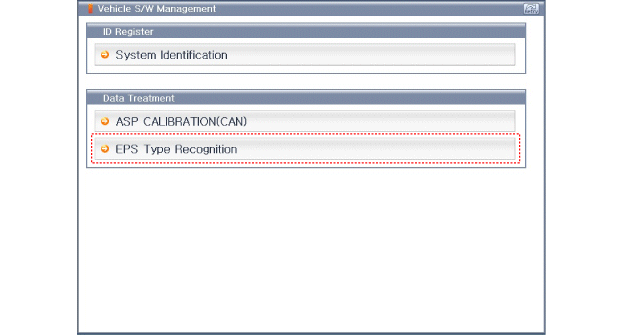

Выберите «Распознавание типов EPS» на экране выбора. автомобиля ГДС.

6.
Проверьте код неисправности.
7.
Выключите переключатель ALL и подождите не менее 20 секунд перед запуском. двигатель. Затем убедитесь, что MDPS работает правильно.
