Руководство по обслуживанию автомобиля Hyundai Tucson: Воздушный фильтр

Руководство по ремонту автомобилей Hyundai Tucson. / Механическая система двигателя / Система впуска и выпуска / Воздушный фильтр

Компоненты и расположение компонентов

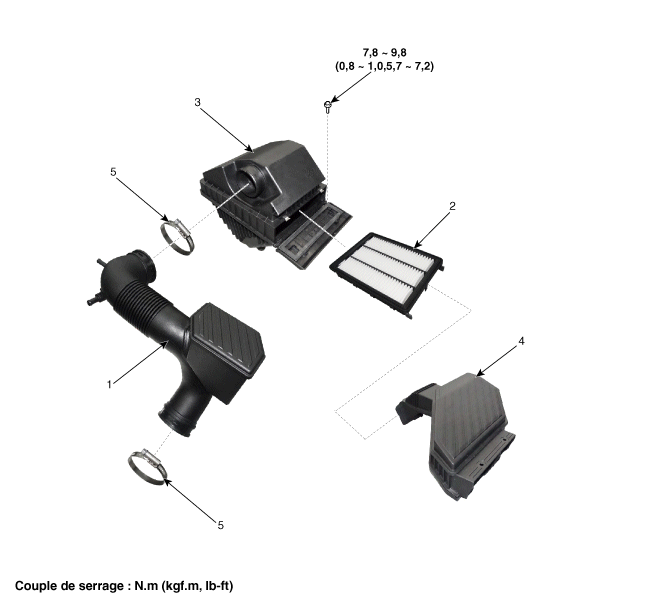

КОМПОНЕНТЫ

1. Шланг воздухозаборника
2. Элемент воздухоочистителя
3. Корпус воздухоочистителя

4. Воздуховод
5. Затяжка

Процедуры ремонта

Снятие и установка

1.	Снимите корпус двигателя. (См. Двигатель и коробка передач — «Крышка двигателя»)

2.	Отсоедините отрицательную клемму аккумулятора и положительную клемму.

3.	Снимите воздухопровод (А).

4.	Отсоедините вакуумный шланг усилителя тормозов (В) и шланг усилителя тормозов. отопление (А).

Отсоедините впускной шланг (С) и воздушный фильтр (D).

Момент затяжки

Крепление шланга:

2,9~4,9 Н·м (0,3~0,5 кгс·м, 2,2~3,6 кг·фут)

Болты воздушного фильтра:

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт·фут)

•	Установите воздухозаборный шланг, когда центр метка шланга должна быть совмещена с ребром тела бабочки.

6.	Для установки выполните процедуру, обратную снятию.

Замена элемента воздушного фильтра

1.	Потяните за воротник, чтобы открыть сервисную крышку (A).

2.	Поверните рычаг фиксации элемента в направлении «РАЗБЛОКИРОВАТЬ». чтобы разблокировать его. Затем вытащите элемент.

3.	Замените элемент воздушного фильтра (А) новым.

4.	Полностью вставьте элемент внутрь воздушного фильтра. Повернуть рычаг в направлении «LOCK», чтобы надежно зафиксировать его. Затем закройте сервисную крышку (А).
