ТИХИЙ

Компоненты и расположение компонентов

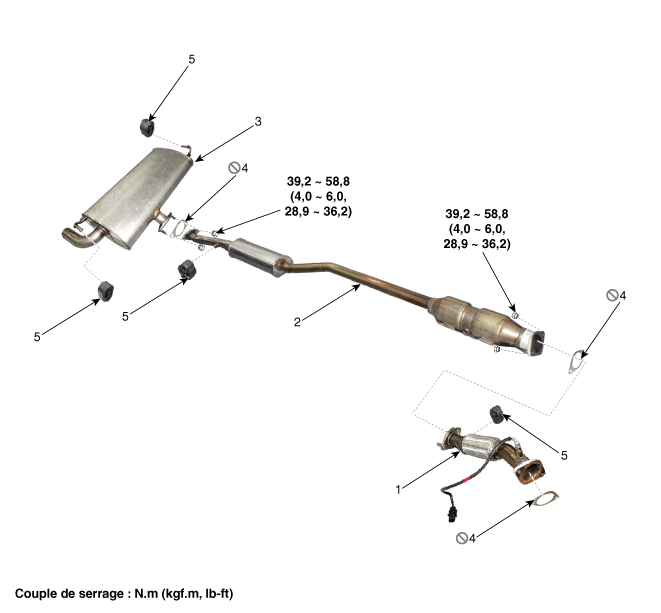

КОМПОНЕНТЫ

1. Передний глушитель 2. Каталитический нейтрализатор и центральный глушитель. 3. Главный глушитель

4. Прокладка 5. Поддержка

Процедуры ремонта

Снятие и установка

Передний глушитель

1. 1
   Отсоедините разъем датчика кислорода с подогревом (А), затем снимите его. среды.



2. 2
   Снимите заднюю нижнюю крышку моторного отсека (А).



3. 3
   Отсоедините резиновый хомут (А) от переднего глушителя.
4. 4
   Снимите передний глушитель (В).

   Момент затяжки: 39,2 ~ 59 Н·м



5. 5
   Для установки выполните процедуру, обратную снятию.
6. 6
   Снимите подогреваемый кислородный датчик. (См. Топливная система/управление двигателем — «Датчик кислорода с подогревом (HO2S)")
7. 7
   Снимите каталитический нейтрализатор и центральный глушитель в сборе (А).

   Момент затяжки: 39,2 ~ 59 Н·м



8. 8
   Для установки выполните процедуру, обратную снятию.
9. 9
   Снимите основной глушитель (А).

   Момент затяжки: 39,2 ~ 59 Н·м



10. 10
    Для установки выполните процедуру, обратную снятию.
11. 11
    Убедитесь, что центральный хомут глушителя не поврежден. или искажено. Если глушитель слишком корродирован, чтобы его можно было затянуть, замените узел. центральный глушитель.



12. 12
    Найдите зазор (A, B, C, D, E, F) между выхлопной трубой (или обшивка задней двери) и задний бампер. [Тип трубы]



    [Тип отделки]



    [Тип встроенной отделки бампера]



13. 13
    Снимите каталитический нейтрализатор и центральный глушитель (А).



14. 14
    Отрежьте центральный глушитель, как описано ниже. [С ударом]

    • Отрежьте передний выступ глушителя.



    [Безударный]

    • Разрежьте глушитель по переднему выступу глушителя. A/S, как показано на рисунке ниже.



    [Глушитель A/S]

    • Отрежьте задний выступ глушителя A/S.



15. 15
    Установите центральный глушитель.

    1. Установите катализатор (А) и центральный глушитель (В) на A/S слегка затяните гайки, но не полностью.



    2. Поместите плоскогубцы (A) между отрезанными частями каждой трубы. и слегка затяните плоскогубцы, но не до конца.



    3. Затяните катализатор и центральный глушитель с указанным крутящим моментом.

       Момент затяжки: 39,2~59 Н·м

    4. Сравните зазор между выхлопной трубой (или задней двери) и задний бампер с соотношением, измеренным до снимите центральный глушитель.
    5. Не затягивайте воротник в это время. Затяните зажимные гайки до указанного крутящего момента, в оборотах.

       Момент затяжки: 17,6~24 Н·м



Центральный глушитель Основной глушитель Центральный глушитель с процедурой замены хомута По гарантии: Замените центральный глушитель. Вне гарантии: можно заменить центральный глушитель, как в описанную ниже процедуру.
