Руководство по обслуживанию и ремонту Hyundai Tucson: Впускной коллектор с приводом

Руководство по ремонту автомобилей Hyundai Tucson. / Отопление, вентиляция и кондиционирование воздуха / ВОЗДУХОДУВКА / Впускной привод

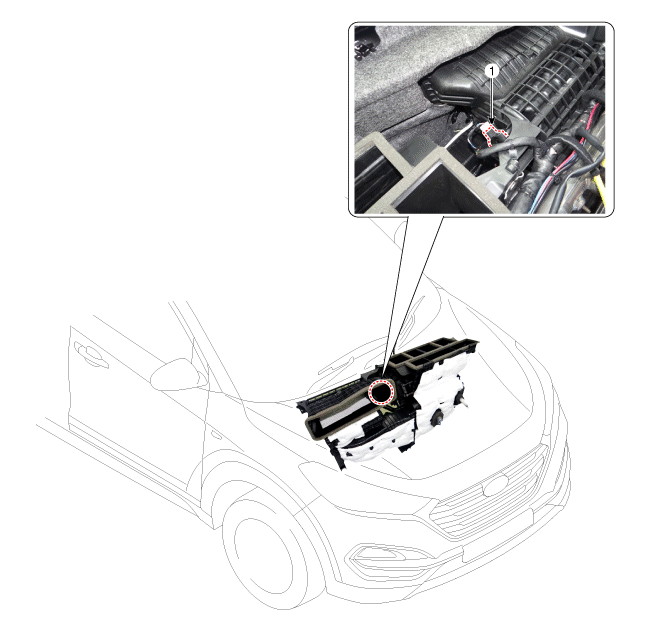

Компоненты и расположение компонентов

расположение компонента

1. Активатор приема

Описание и работа

Описание

Привод впуска размещен на блоке нагнетателя. Он регулирует дверь допуск по сигналу от блока управления. Нажмите селектор впуска выбирать между режимами свежего воздуха и рециркуляции.

Процедуры ремонта

Контроль

1.	Поверните ключ зажигания в положение OFF.

2.	Отсоедините разъем от привода впуска.

Убедитесь, что привод впуска работает в холодном положении, когда подключите 12 В к клемме 3 и к клемме 4 заземления.

Убедитесь, что привод впуска работает в режиме рециркуляции. при подключении в обратном порядке.

1.-
2.-
3. Свежий воздух
4. Рециркуляционный воздух

5. Датчик (+5В)
6. Обратный сигнал
7. Масса датчика

4.	Подсоедините разъем привода впуска.

Начинать.

Проверьте напряжение между клеммами 6 и 5.

•	Будет обратная связь по текущему положению от привода элементы управления.

Спецификация

Расположение двери	НАПРЯЖЕНИЕ (В)	Обнаружение ошибок
Свежий воздух	0,4±0,15	Низкое напряжение: 0,1 В или меньше
Рециркуляция воздуха	4,6 ± 0,15	Высокое напряжение: 4,9 В или более

7.	Если впускной привод не работает должным образом, замените его. исправным исполнительным механизмом впуска и убедитесь, что он работает должным образом.

8.	Если у вас проблема с приводом впуска, замените его.

Диагностика с помощью ГДС

Отопление, вентиляция и кондиционирование воздуха могут быть диагностированы быстро (дефектные детали) с помощью системы диагностики автомобиля (ГДС).

※ Диагностическая система (GDS) предоставляет следующую информацию.

(1) Самодиагностика: проверка и отображение кода ошибки (DTC).

(2) Текущие данные: проверка состояния входных данных/ выход из системы.

(3) Проверка срабатывания: проверка условий эксплуатации системы.

(4) Дополнительная функция: кроме управления, например, возможность система и регулировка нуля.

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

3.	Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные. Входные/выходные данные для датчиков, соответствующих исполнительному механизму прием можно проверить.

4.	Для выполнения принудительной операции по входным факторам исполнительного механизма впуске, выберите «АКТУАЛЬНЫЙ ТЕСТ».

ЗАМЕНА

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите сборку с защитной прокладки. (См. Кузов — «Главная приборная панель»)

3.	Отсоедините разъем (А), затем снимите привод впуска (В). после ослабления крепежных винтов.

4.	Для установки выполните процедуру, обратную снятию.
