Блок воздуходувки

Компоненты и расположение компонентов

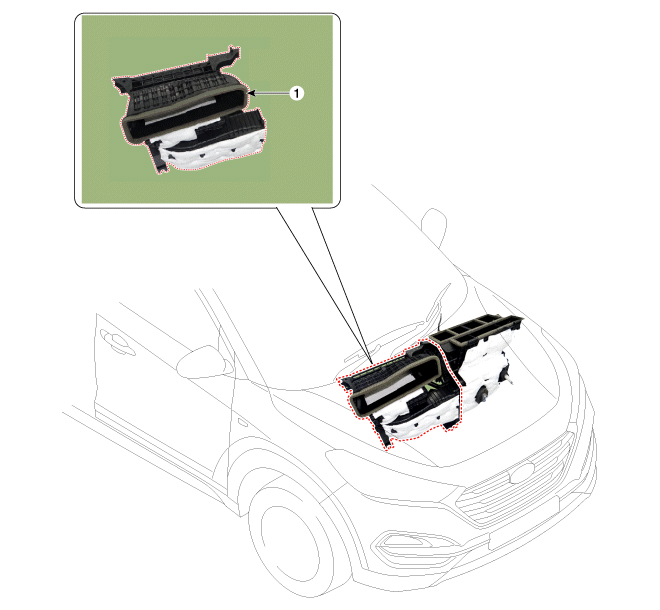

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

КОМПОНЕНТЫ

Процедуры ремонта

ЗАМЕНА

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Восстановление хладагента с помощью зарядной станции / зарядной станции станция утилизации/утилизации.
3. 3
   Когда двигатель остынет, слейте охлаждающую жидкость из радиатор. (См. Механическая система двигателя — «Охлаждающая жидкость»)
4. 4
   Снимите верхнюю крышку капота. (См. Группа кузовных работ — «Верхняя крышка тента»)
5. 5
   Ослабив крепежную гайку, снимите крышку регулятора. (В).

   Момент затяжки: 7,8~11,8 Н·м



6. 6
   Снимите болты и расширительный клапан (А) с сердцевины испарителя.

   Момент затяжки: 7,8~11,8 Н·м



7. 7
   Отсоедините впускной (А) и выпускной (В) гибкие шланги от системы. отопления.



8. 8
   Отверните болты крепления поперечины капота.



9. 9
   Снимите напольную консоль в сборе. (См. Группу кузовов — «Консоль пола»)
10. 10
    Снимите нижнюю панель аварийной подушки. (См. Тело — «Нижняя приборная панель»)
11. 11
    Снимите обе стороны облицовки передней стойки. (См. Кузов — «Облицовка передней стойки»)
12. 12
    Снимите боковую отделку капота. (См. Кузов — «Боковой молдинг капота»)
13. 13
    Снимите нижнюю панель с облицовки рулевой колонки. (См. Кузов — «Крышка рулевой колонки»)
14. 14
    Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)
15. 15
    Удалите мультиконтакт. (См. Электрическая система кузова — «Многофункциональный переключатель».)
16. 16
    Опустите рулевую колонку после ослабления болтов крепления фиксация. (См. Группу систем рулевого управления — Колонка и вал направление)
17. 17
    Снимите рычаг переключения передач в сборе. (См. Система автоматической коробки передач — «Рычаг переключения передач»)
18. 18
    Снимите крышку под приборной панелью [D].



19. 19
    Снимите педаль акселератора. (См. Топливная система/управление двигателем — «Датчик положения ускоритель (АПС)")
20. 20
    Отделите напольный коврик (A), чтобы было больше места при снятии от заднего патрубка отопителя.



21. 21
    Ослабьте крепежную гайку, затем снимите задний воздуховод (В).



22. 22
    Отсоедините разъем (А) от модуля управления подушками безопасности (SRSCM).



23. 23
    Отсоедините разъемы от распределительной коробки (А).



24. 24
    Отсоедините разъемы мультибокса (А). (со стороны водителя)



    [Со стороны пассажира]



25. 25
    Отсоедините разъемы (А) и фиксирующие зажимы в стойке. До. (со стороны водителя)



    [Со стороны пассажира]



26. 26
    Снимите сливной шланг (А).



27. 27
    После ослабления гаек и болтов снимите панель управления. переднюю кромку и поперечину тента (A) одновременно.



28. 28
    Отсоедините разъемы блока вентилятора и отопителя.

    1. Отсоедините разъем привода автоматического обогрева (A), разъем привода впуска (B) и снимите зажимы проводки.



    2. Отсоедините привод регулятора температуры со стороны водителя. (A), разъемы привода управления режимами (B) и снимите зажимы проводов.



    3. Отсоедините разъем электродвигателя вентилятора (А) и снимите зажимы проводки.



    4. Отсоедините привод управления температурой со стороны пассажира. (A), разъем ионизатора комбинации приборов (B), разъемы силового MOSFET (C), затем снимите зажимы для проводов.



29. 29
    Ослабьте болт крепления нагревателя и вентилятора (А).



30. 30
    Снимите блок вентилятора и отопителя (А) с приборной панели (В). после ослабления крепежных гаек.



31. 31

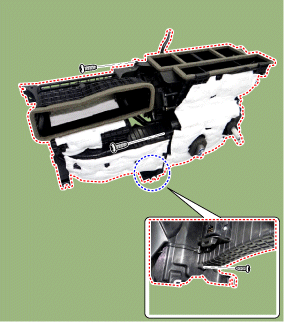

    Отделите блок вентилятора (A) от блока обогрева (B) после ослабьте винты.





32. 32
    Для установки выполните процедуру, обратную снятию.
