Руководство по обслуживанию и ремонту Hyundai Tucson: блок-схема
| схема питания |
|

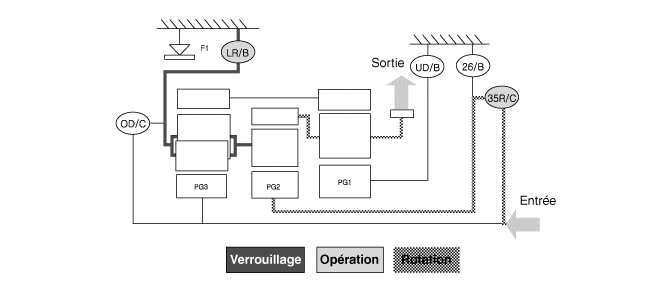

П/Н
|
УД Б
|
ЛР/Б
|
26/Б
|
35р/с
|
DO/C
|
ОВК
|
|
|
●
|
|
|
|
|
▣ Направление вращения
▶Активация тормоза медленного хода и заднего хода (LR/B) → блокировка ступицы
повышающей передачи (O/D) → блокировка заднего и промежуточного КП
▶Вращение входного вала → вращение задней солнечной шестерни → вращение
задняя внутренняя звездочка (реверс) → вращение задней внешней звездочки → вращение
заднего зубчатого венца → вращение переднего зубчатого венца →
вращение передней шестерни → вращение передней солнечной шестерни (реверс) → вращение
низкоскоростной втулки (U/D) (задний ход)
▶Вращение входного вала → вращение фиксатора муфты повышающей передачи
(ОП/К)
▶ Вращение входного вала → вращение муфты 35R
|
р
|
УД Б
|
ЛР/Б
|
26/Б
|
35р/с
|
DO/C
|
ОВК
|
|
|
●
|
|
●
|
|
|
▣ Маршрут питания
▶ Промежуточная опора заблокирована, промежуточная солнечная шестерня вращается
▶ Вращение солнечной шестерни промежуточной планетарной передачи при
опора заблокирована замедляет и реверсирует кольцевую шестерню
(переднее водило), что приводит к передаче мощности на переднее водило.
▶ Передний и задний зубчатый венец задней планетарной передачи
вращаться с пониженной скоростью, заставляя груз вращаться в обратном направлении
ноль передней солнечной шестерни передней планетарной передачи.
|

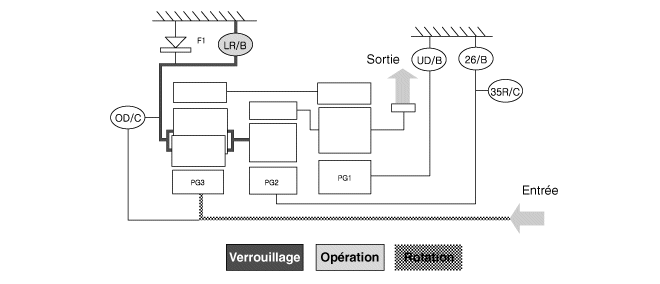

Д1
|
УД Б
|
ЛР/Б
|
26/Б
|
35р/с
|
DO/C
|
ОВК
|
|
●
|
(°)
|
|
|
|
●
|
▣ Маршрут питания
▶ Передняя планетарная передача и заблокированная задняя и промежуточная опора и планетарная передача
сзади в постоянном вращении
▶ При вращении задней планетарной передачи мощность снижается до уровня
задняя планетарная передача, затем передается на кольцевые шестерни
передний и задний. Затем мощность снова снижается на передаче
передняя солнечная шестерня, солнечная шестерня которой блокируется, а затем доставляется водителю
До.
▶ Промежуточная кольцевая шестерня, состоящая из одного узла с
передний кронштейн вращается и приводит в движение обратное вращение без нагрузки
промежуточный планетарный.
|

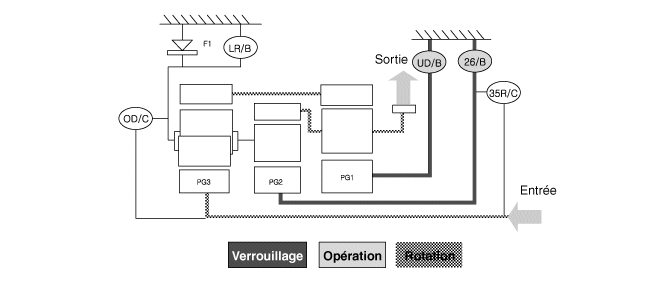

Д2
|
УД Б
|
ЛР/Б
|
26/Б
|
35р/с
|
DO/C
|
ОВК
|
|
●
|
|
●
|
|
|
|
▣ Маршрут питания
▶ Передняя солнечная шестерня и промежуточная солнечная шестерня заблокированы, задняя солнечная шестерня
в постоянном вращении
▶ Вращение задней солнечной шестерни передает мощность на коронные шестерни
вперед и назад и реакцию переднего водила и зубчатого венца
промежуточная, на которой закреплена солнечная шестерня, переносится на опоры
сзади и посередине, что обеспечивает баланс мощности и трансмиссии
питание на переднюю опору.
|

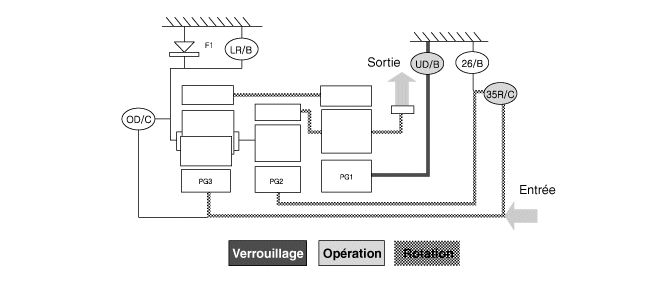

Д3
|
УД Б
|
ЛР/Б
|
26/Б
|
35р/с
|
DO/C
|
ОВК
|
|
●
|
|
|
●
|
|
|
▣ Маршрут питания
▶ Передний планетарный ряд заблокирован, задний и промежуточный планетарный ряд вращаются
▶ Вращение промежуточной солнечной шестерни и передачи задней солнечной шестерни
мощность на переднюю и заднюю кольцевые передачи и реакцию опоры
передняя и промежуточная кольцевая шестерня, на которой стоит солнечная шестерня
фиксируется, переносится на заднюю и промежуточную опоры, в результате чего
баланс мощности и передача мощности на переднее водило.
|

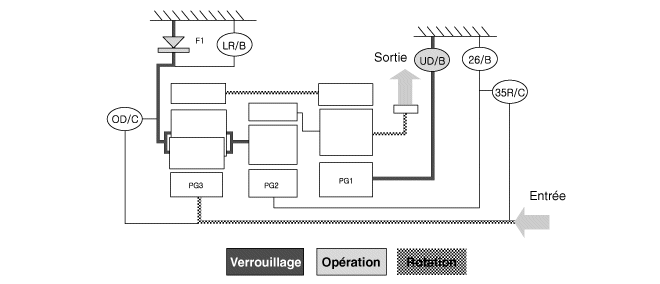

Д4
|
УД Б
|
ЛР/Б
|
26/Б
|
35р/с
|
DO/C
|
ОВК
|
|
●
|
|
|
|
●
|
|
▣ Маршрут питания
▶ Заблокированная передняя солнечная шестерня и вращающееся заднее водило и задние солнечные шестерни
▶ Активация муфты повышающей передачи (OD/C) синхронизирует планетарный
и водило задней планетарной передачи. передаточное отношение 1:1
проходит через коронные шестерни переднего и заднего хода и достигает опоры
перед передней планетарной передачей, к которой прикреплена солнечная шестерня.
▶ Промежуточная солнечная шестерня промежуточной планетарной передачи вращается
здесь на большей скорости в нормальном направлении и при нулевой нагрузке
за счет действия редуцированного зубчатого венца и водила, имеющего
Передаточное отношение 1:1.
|

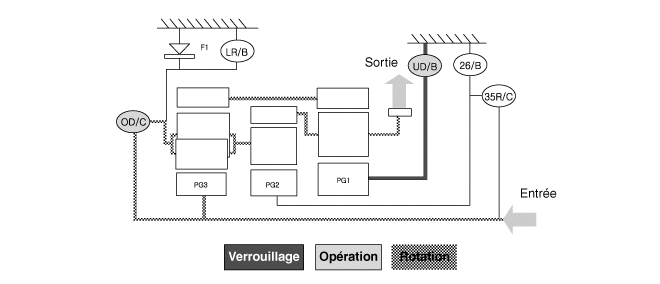

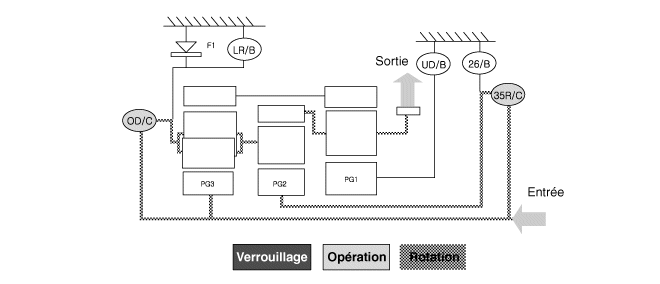

Д5
|
УД Б
|
ЛР/Б
|
26/Б
|
35р/с
|
DO/C
|
ОВК
|
|
|
|
|
●
|
●
|
|
▣ Маршрут питания
▶ Задние и промежуточные водила, промежуточная планетарная передача и планетарная передача
вращающийся задний
▶ Среднее водило промежуточной планетарной передачи и солнечная шестерня
вращаться одновременно, что приводит к передаче передаточного отношения от
1:1 к промежуточному зубчатому венцу (переднее водило).
▶ Задняя планетарная передача здесь вращается с передаточным отношением 1:1
как это было бы при включении 4-й передачи; однако планетарный редуктор
передняя часть не ограничена, и передняя солнечная шестерня вращается в нормальном направлении.
при нулевой нагрузке и передаточном числе 1:1.
|

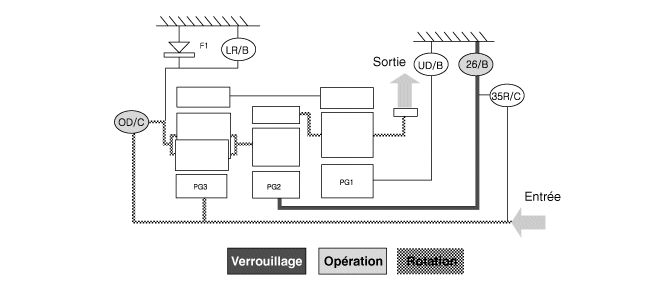

Д6
|
УД Б
|
ЛР/Б
|
26/Б
|
35р/с
|
DO/C
|
ОВК
|
|
|
|
●
|
|
●
|
|
▣ Маршрут питания
▶ Промежуточная опора вращается, а промежуточная солнечная шестерня заблокирована.
▶ Если солнечная шестерня промежуточной планетарной передачи застряла и
что опора ходовой части может вращаться, промежуточная кольцевая шестерня
увеличивает коэффициент вращения и передает мощность на переднее водило.
▶ Задняя планетарная передача здесь поддерживает передаточное число 1:1, как
это было бы при включении 4-й или 5-й передачи; тем не менее, шестерня
передняя солнечная шестерня ничем не ограничена, и передняя солнечная шестерня вращается со скоростью
быстрее в нормальном направлении и при нулевой нагрузке.
Компоненты и расположение компонентов
расположение компонента
1. Сцепление
овердрайв (OD/C)
2. Обгонная муфта (OWC)
3. Тормоз медленного хода и заднего хода (LR/B)
4 ...
