Hyundai Tucson: Предохранители и реле / Расположение компонентов и компонентов

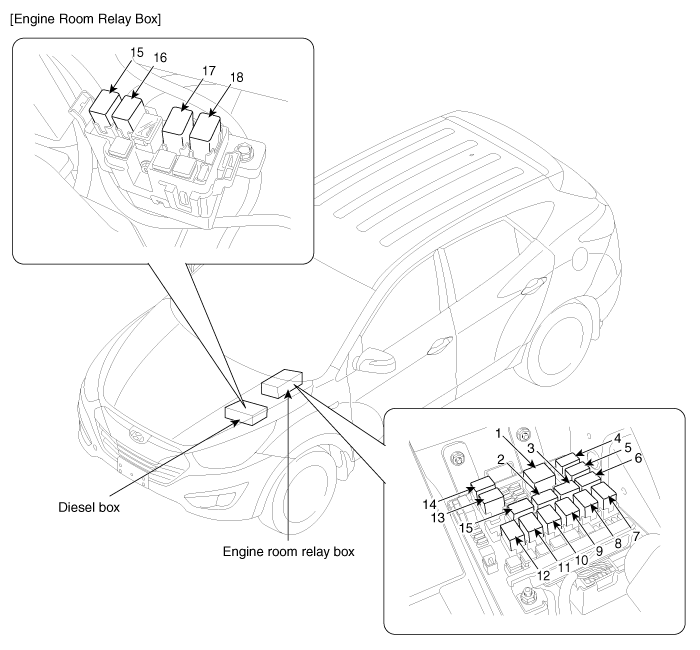

| Расположение компонента |
|
1. Главное реле
2. Реле вентилятора охлаждения (высокий уровень) 3. Реле антиобледенителя лобового стекла 4. Реле стеклоочистителя (высокий уровень) 5. Реле стеклоочистителя (Низкий уровень) 6. Реле банкомата 7. Реле обогревателя заднего стекла 8. Реле охранной сигнализации |
9. Пусковое реле
10. Реле вентилятора охлаждения (низкий уровень) 11. Реле звукового сигнала 12. Реле вентилятора 13. Реле кондиционера 14. Реле топливного насоса 15. Реле ЭСС |
|

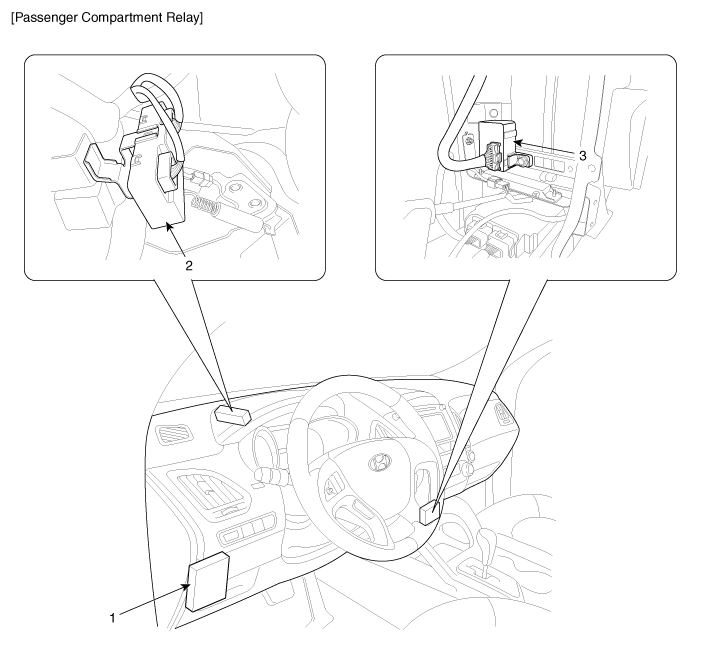

1. SJB (умная распределительная коробка)
2. Реле заднего стеклоочистителя, реле обогревателя заднего сиденья, реле DBC (управление торможением на спуске), реле звуковой сигнализации. (Встроенный релейный блок ICM) 3. Реле ACC, реле IG1, реле IG2 (встроенный релейный блок PDM) |
Блок реле (моторный отсек) Компоненты и расположение компонентов
Расположение компонента
...
