Hyundai Tucson: Предохранители и реле / Блок реле (салон) Процедуры ремонта
| осмотр |
| 1. |
Убедитесь, что в держателях предохранителей нет люфта и что предохранители надежно закреплены.
|
| 2. |
Правильно ли указаны номиналы предохранителей для каждой цепи?
|
| 3. |
Есть ли перегоревшие предохранителиx
Если необходимо заменить предохранитель, обязательно используйте новый предохранитель
одинаковая емкость. Всегда определяйте, почему предохранитель перегорел первым и полностью
устранить проблему перед установкой нового предохранителя.
|
| осмотр |
| 1. |
SJB можно диагностировать с помощью GDS. SJB
связывается с GDS, которая затем отображает входные и выходные данные вдоль
с кодами.
|
| 2. |

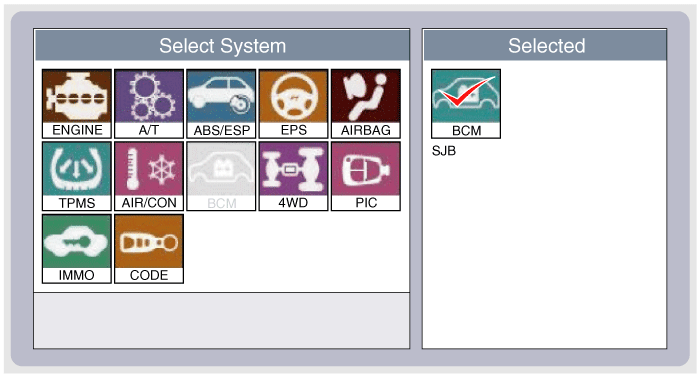

Для диагностики функции SJB выберите модель автомобиля, BCM и SJB.
|
| 3. |

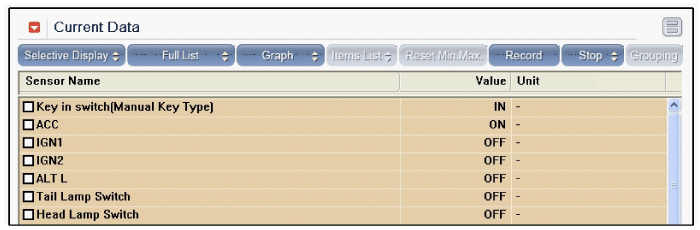

Чтобы просмотреть текущее значение ввода/вывода SJB, «Current DATA». Он предоставляет информацию об условиях ввода/вывода SJB.
|
| 4. |

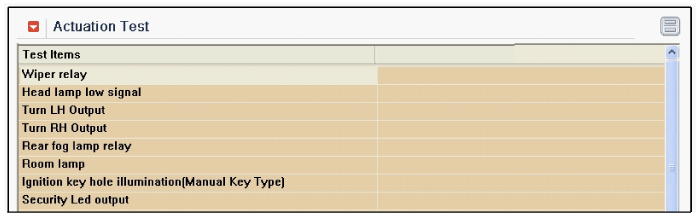

Чтобы выполнить функциональную проверку выходов SJB, выберите «Проверка срабатывания».
|
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите нижнюю панель аварийной подушки.
(Обратитесь к группе BD - "Crash pad")
|
| 3. |

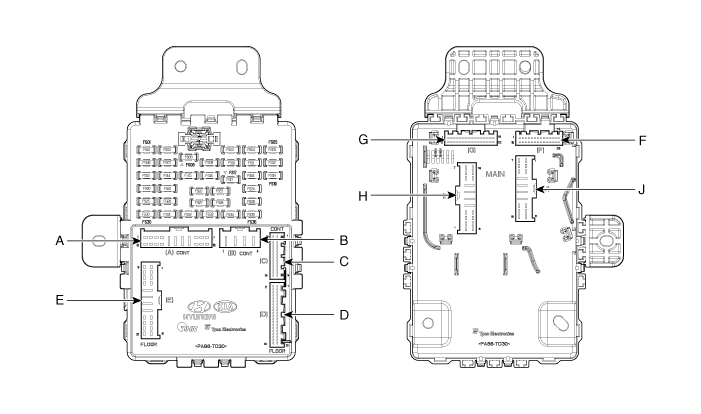

Снимите SJB (A) (интеллектуальную распределительную коробку) после удаления болтов, гаек и соединителей.
|
| Монтаж |
| 1. |
Установите SJB (умную распределительную коробку).
|
| 2. |
Подсоедините разъемы SJB.
|
| 3. |
Установите нижнюю панель аварийной подушки.
|
Блок реле (в салоне) Описание и работа
Описание
SJB (умная распределительная коробка)
1.
Спецификация
ПунктТребованиеПримечаниеНоминальное напряжениеDC 12VxДиапазон напряженийDC 8 ~ 16VНормальная работа в этом диапазонеТемпература хранения-40°C ~ +95°CxРабочая ...
