Hyundai Tucson: Система освещения / Процедуры ремонта фар

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Электрическая система кузова / Система освещения / Процедуры ремонта фар

Удаление

Фары головного света во время использования сильно нагреваются; не прикасайтесь к ним или любому присоединяемому оборудованию сразу после их выключения.

Лампу фары нельзя вынимать из фары в сборе до тех пор, пока не будет установлена новая лампа.

Снятие лампы на длительное время может повлиять на работу лампы фары.

Загрязнения могут попасть в блок фары, где они могут осесть на рассеивателе и отражателе.

Никогда не включайте фары, если лампа извлечена из фары в сборе.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер. (См. Кузов — «Передний бампер»)

Отсоедините разъем фары (А).

Следите за тем, чтобы стопорный зажим (А) не был поврежден.

4.	Снимите фару (А) после ослабления болтов.

Монтаж

1.	Установите лампы головного света.

2.	Установите на место крышки ламп фар.

3.	Соберите фару в сборе после подсоединения разъема лампы.

Замена

Выключите выключатель фар, чтобы избежать высокого напряжения

Будьте осторожны, чтобы не повредить лампочку, и используйте только оригинальные лампочки.

•	Не прилагайте чрезмерных усилий и установите его правильно.

•	Подтвердите блокировку лампы

Лампа (высокая/низкая)

1.	Выключите выключатель фар.

2.	Отсоедините разъем питания от лампы.

3.	Снимите лампу в сборе

4.	Снимите пылезащитную крышку.

5.	Снимите разъем (А) с лампы.

6.	Снимите зажим лампы (B) и лампу с фонаря в сборе.

7.	Установка обратна снятию.

Лампа указателя поворота и габаритный фонарь

1.	Выключите выключатель фар.

2.	Снимите лампу в сборе.

3.	Поверните патрон лампы (А) против часовой стрелки, чтобы снять лампу указателя поворота (В).

Корректирование

Инструкции по наведению фар

Фары должны быть направлены с правильной настройкой луча оборудования, а также в соответствии с инструкциями производителя оборудования. инструкции.

Если есть какие-либо правила, относящиеся к прицеливанию головы лампы в зоне, где будет использоваться автомобиль, отрегулируйте так, чтобы они соответствовали эти требования.

Поочередно поворачивайте регулировочный механизм, чтобы отрегулировать фару. цель. Если оборудование для настройки луча отсутствует, действуйте следующим образом:

1.	Накачайте шины до указанного давления и снимите с автомобиля все грузы, кроме водителя, запасного колеса и инструментов.

2.	Автомобиль должен стоять на ровном полу.

3.	Нарисуйте вертикальные линии (вертикальные линии, проходящие через соответствующие центры фар) и горизонтальная линия (Горизонтальная линия проходящий через центр фар) на экране.

4.	С фарой и аккумулятором в нормальном состоянии направьте фары так, чтобы самая яркая часть приходилась на вертикальные линии. Отрегулируйте вертикальную (А) нижнюю балку с помощью регулировочного колеса.

Направление передних противотуманных фар

Передние противотуманные фары должны быть направлены так же, как и фары головного света.

При нормальном состоянии передних противотуманных фар и аккумуляторной батареи направьте передние противотуманные фары, поворачивая регулировочный механизм (А).

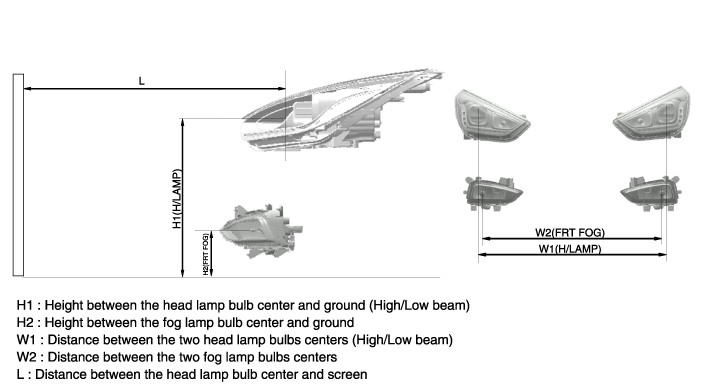

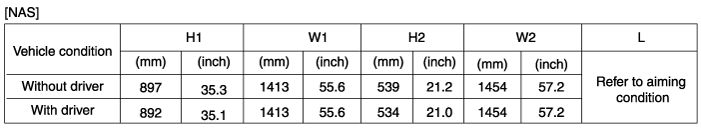

Точка прицеливания фар и противотуманных фар

Общий тип

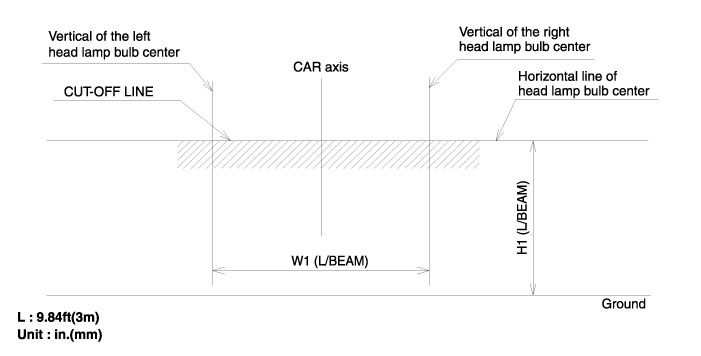

А.	Включите ближний свет без водителя.

Б.	Светотеневая граница должна проецироваться в допустимом диапазоне (заштрихованная область), показанном на рисунке.

С.	Если установлено устройство корректора фар, установите переключатель корректора фар в положение 0.

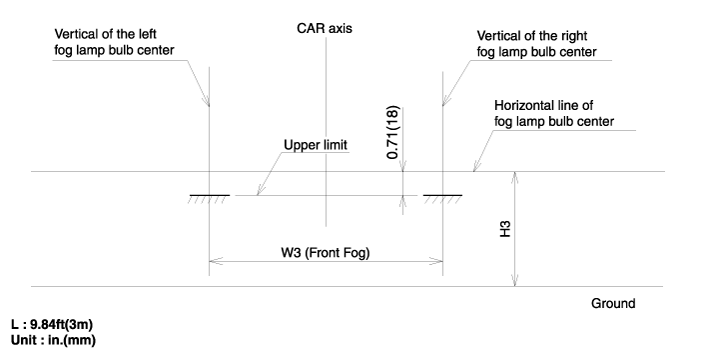

2.	Включите передние противотуманные фары, когда водитель сидит в автомобиле. Светотеневая граница должна проецироваться в допустимом диапазоне, показанном на рисунке.
