Процедуры ремонта внутренней отделки

Замена

Замена дверной накладки

Наденьте перчатки, чтобы защитить руки. Поддевая плоской отверткой, оберните ее защитной лентой, чтобы предотвратить повреждение. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите накладку дверного проема (А). [Передний]



   [Задний]



2. 2
   Установите в порядке, обратном снятию.

   Замените поврежденные клипсы.

Замена обивки передней стойки

Наденьте перчатки, чтобы защитить руки. Поддевая плоской отверткой, оберните ее защитной лентой, чтобы предотвратить повреждение. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Ослабив крепежный винт, снимите облицовку передней стойки (А).



2. 2
   Установите в порядке, обратном снятию.

   Замените поврежденные клипсы.

Замена боковой обшивки капота

Наденьте перчатки, чтобы защитить руки. Поддевая плоской отверткой, оберните ее защитной лентой, чтобы предотвратить повреждение. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снять обшивку порога передней двери.
2. 2
   Снимите ручку открывания замка капота. (См. Внешний вид - «Капот»)
3. 3
   Снимите боковую обшивку капота (А).



4. 4
   Установите в порядке, обратном снятию.

   Замените поврежденные клипсы.

Замена обшивки центральной стойки [Общие]

Наденьте перчатки, чтобы защитить руки. Поддевая плоской отверткой, оберните ее защитной лентой, чтобы предотвратить повреждение. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите накладку порога передней двери и накладку порога задней двери.
2. 2
   Ослабив крепежный болт, снимите нижнее крепление переднего ремня безопасности (А).
3. 3

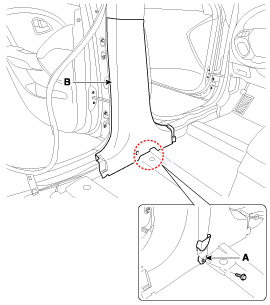

   Снимите обшивку центральной нижней стойки (В).

   Момент затяжки : 39,2 ~ 54 Н·м



4. 4
   Снимите крышку, ослабьте болты крепления.
5. 5
   Снимите верхнюю обшивку центральной стойки (А).



6. 6
   Установите в порядке, обратном снятию.

   Замените поврежденные клипсы.

Замена обивки центральной стойки [Европа]

Наденьте перчатки, чтобы защитить руки. Поддевая плоской отверткой, оберните ее защитной лентой, чтобы предотвратить повреждение. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите накладку порога передней двери и накладку порога задней двери.
2. 2
   С помощью отвертки или съемника (В) снимите нижний анкер (А).



3. 3
   Снимите обшивку центральной нижней стойки (А).



4. 4
   Снимите крышку, ослабьте болты крепления.
5. 5
   Снимите верхнюю обшивку центральной стойки (А).



6. 6
   Установите в порядке, обратном снятию.

   Замените поврежденные клипсы.

Замена обшивки задней стойки

Наденьте перчатки, чтобы защитить руки. Поддевая плоской отверткой, оберните ее защитной лентой, чтобы предотвратить повреждение. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите заднее сиденье. (См. Сиденье и сиденье с электроприводом — «Заднее сиденье»)
2. 2
   Снять обшивку порога задней двери.
3. 3
   Отсоедините зажимы и снимите поперечную накладку (А).



4. 4
   Ослабив крепежный болт, снимите нижний анкер заднего направляющего ремня (А).

   Момент затяжки : 39,2 ~ 54 Н·м



5. 5
   Ослабив крепежные болты, снимите кронштейн заднего сиденья (А).



6. 6
   С помощью отвертки снимите лампу (А).
7. 7
   Отсоедините разъем (В).
8. 8
   Ослабив крепежные винты, снимите боковую обшивку багажника (С).



9. 9
   Отсоедините разъем (А).



10. 10
    Ослабив крепежный болт и винты, снимите облицовку задней стойки (А).



11. 11
    Установите в порядке, обратном снятию.

    Замените поврежденные клипсы.

Замена боковой обшивки багажника

Наденьте перчатки, чтобы защитить руки. Поддевая плоской отверткой, оберните ее защитной лентой, чтобы предотвратить повреждение. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите заднее сиденье. (См. Сиденье и сиденье с электроприводом — «Заднее сиденье»)
2. 2
   Снимите поперечную обшивку.
3. 3
   Ослабив крепежные винты, снимите боковую обшивку багажника.
4. 4
   Установите в порядке, обратном снятию.

   Замените поврежденные клипсы.

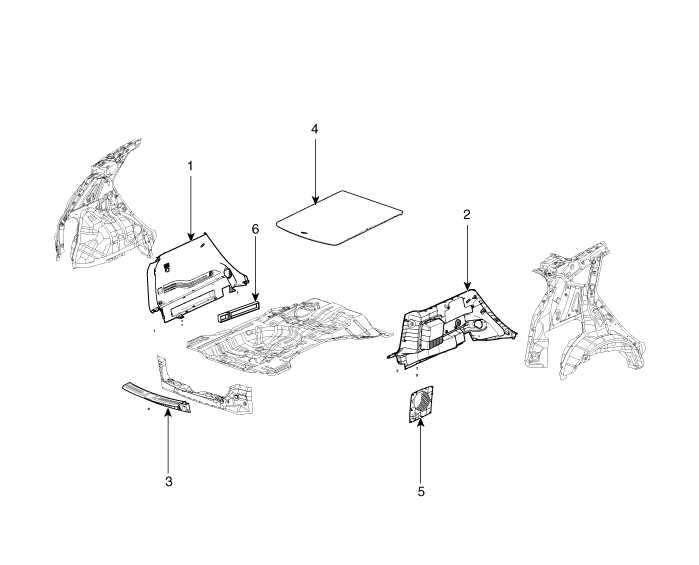

1. Боковая обивка багажника (левая) 2. Боковая обшивка багажника (правая) 3. Поперечная отделка

4. Багажник 5. Отделка крышки динамика 6. Треугольник
