Hyundai Tucson: Процедуры ремонта салона / Crash Pad

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Кузов (внутри и снаружи) / Интерьер / Процедуры ремонта аварийной площадки

Замена
Замена кластера
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
С помощью отвертки или съемника снимите переднюю панель комбинации приборов (А).

2.
С помощью отвертки или съемника снимите нижнюю панель приборной панели (А).

3.
Ослабив крепежные винты, снимите кластер (А).

4.
Отсоедините разъемы (В).

5.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените поврежденные клипсы.
Замена нижней панели
1.
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).

2.

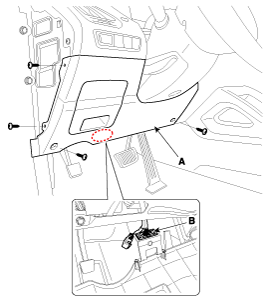

Ослабив крепежные винты нижней панели подушки безопасности, снимите нижнюю панель подушки безопасности (A).
3.
Отсоедините диагностический разъем (В).

4.
Ослабив крепежные болты, снимите усиливающую панель (А).

5.
Устанавливайте в порядке, обратном снятию.
Замена аудиосистемы
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
Снимите центральную панель (А).

2.
С помощью отвертки или съемника снимите узел выключателя аварийной сигнализации (А).

3.
Отсоедините разъемы (В).

4.
Ослабив крепежные винты, снимите аудиосистему (А).

5.
Отсоедините разъемы.

6.
Устанавливайте в порядке, обратном снятию.
•
Убедитесь, что разъемы подключены правильно.
Замена перчаточного ящика
1.
С помощью отвертки или съемника снимите боковую крышку аварийной подушки (А).

2.
Отсоедините направляющую (B) от перчаточного ящика (A).

3.
Отсоедините подъемник (А) от перчаточного ящика (В).

4.

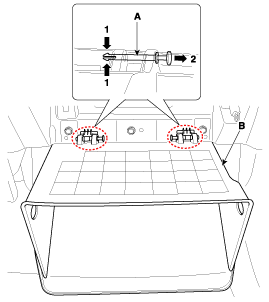

Отсоедините штифт (А) и снимите перчаточный ящик (В).

5.
Ослабив крепежные винты, снимите переднюю панель пассажира (А).

6.
Ослабив крепежные винты и болты, снимите корпус перчаточного ящика (А).

7.
Отсоедините разъем лампы освещения вещевого ящика (А) и разъем выключателя лампы освещения вещевого ящика (В).

8.
Установите в порядке, обратном снятию.
Блок управления отопителем Замена
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
С помощью отвертки или съемника снимите лоток напольной консоли (A).

2.

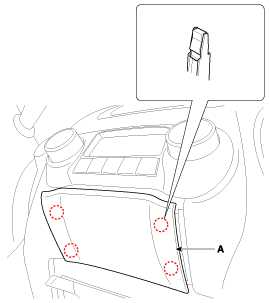

С помощью отвертки или съемника снимите лицевую панель консоли (A).

3.
Отсоедините разъемы (В).

4.
С помощью отвертки или съемника снимите центральную панель аварийной подушки (А).

5.
С помощью отвертки или съемника снимите узел выключателя аварийной сигнализации (А).

6.
Отсоедините разъемы (В).

7.
Ослабив крепежные винты, снимите блок управления отопителем (А).

8.
Отсоедините разъемы (В).

9.
Устанавливайте в порядке, обратном снятию.
•
Убедитесь, что разъемы подключены правильно.
Замена кожуха
1.
Ослабив крепежные винты, снимите кожух в сборе (А).

2.
Установите в порядке, обратном снятию.
Замена панели водителя Crash pad (левая)
1.
Снимите боковую крышку аварийной подушки.
2.
Ослабив крепежные винты, снимите нижнюю панель (А).
3.
Отсоедините диагностический разъем (В).

4.
Снимите переднюю панель комбинации приборов (A).

5.
С помощью отвертки снимите узел переключателя аварийной подушки (А).
6.
Отсоедините разъемы (В).

7.
Ослабив крепежные винты, снимите водительскую панель аварийной подушки (A).

8.
Отсоедините разъемы (В).

9.
Устанавливайте в порядке, обратном снятию.
Замена боковой крышки аварийной площадки
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.

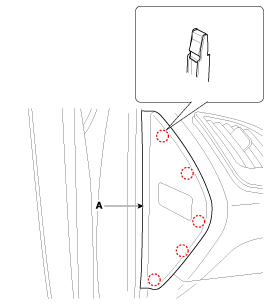

С помощью отвертки снимите боковую крышку аварийной подушки (А).
[Драйвер]

[Пассажирский]

2.
Установите в порядке, обратном снятию.
Замена основной аварийной подушки
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
Удалите следующие элементы.
А.
Переднее сиденье.
(См. Сиденье и сиденье с электроприводом — «Переднее сиденье»)
Б.
Напольная консоль
(См. Интерьер - «Консоль»)
С.
Кластер.
Д.
Нижняя панель аварийной площадки и усиленная панель.
Э.
Аудио сборка.
Ф.
Блок управления отопителем.
Г.
Боковой вентиляционный клапан на аварийной площадке.
ЧАС.
Перчаточный ящик и корпус перчаточного ящика.
Я.
Боковая крышка аварийной площадки.
Дж.
Отделка передней стойки.
(См. Интерьер - «Внутренняя отделка»)
К.
Рулевая колонка
(См. Система рулевого управления — «Рулевая колонка и вал»)
2.
С помощью отвертки или съемника снимите центральное вентиляционное отверстие (А).

3.
Отсоедините разъем (А).

4.
Отсоедините стопорный штифт, отсоедините разъем подушки безопасности пассажира (А).
5.
Ослабьте болты крепления.

6.
С помощью отвертки или съемника снимите фотосенсор (A).
7.
Отсоедините разъем фотосенора (B).

8.
Ослабив крепежные болты и гайки, снимите защитную накладку в сборе (А).

9.
Установите в порядке, обратном снятию.
•
Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты.
•
Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты.
•
Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно.
•
Введите противоугонный код для радио, затем введите предустановленные радиостанции клиента.
Замена поперечной балки капота в сборе
•
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Удалите следующие элементы.
А.
Переднее сиденье
Б.
Напольная консоль
С.
Основная аварийная подушка в сборе
Д.
Верхняя крышка капота
2.
Отсоедините разъемы рулевой колонки.
(См. Система рулевого управления — «Рулевая колонка и вал»)
3.
Вниз по рулевой колонке после ослабления крепежных болтов.
(См. Система рулевого управления — «Рулевая колонка и вал»)
4.

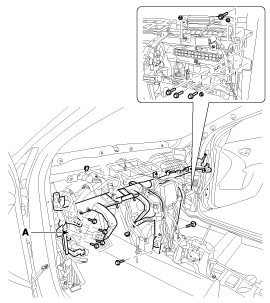

Отсоедините разъемы блока вентилятора (А).

5.
Отсоедините разъемы распределительной коробки салона.

6.
Отсоедините разъемы подушки безопасности (А) и антенны (В).

7.
Нажмите на стопорный штифт, отсоедините разъемы проводки водителя.
8.

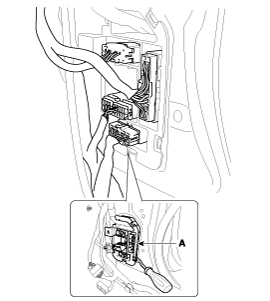

С помощью отвертки снимите крышку проводки (А).

9.
Нажмите на стопорный штифт, отсоедините разъемы проводки пассажира.
10.

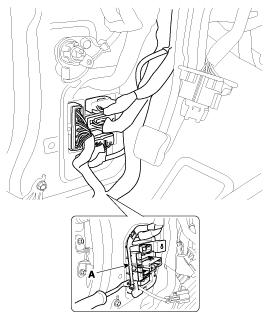

С помощью отвертки снимите крышку проводки (А).

11.
Отсоедините зажим крепления разъема (А).
[Драйвер]

[Пассажирский]

12.
Снимите верхнюю крышку капота.
(См. Внешний вид — «Верхняя крышка капота»)
13.
Ослабьте болты крепления.

14.

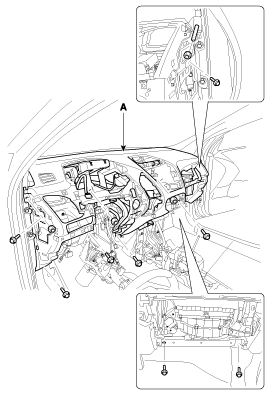

Ослабив крепежные болты и гайки, снимите поперечину капота (А).

15.
Установите в порядке, обратном снятию.
•
Наденьте перчатки, чтобы защитить руки.
•
Убедитесь, что разъемы подключены правильно.
