Hyundai Tucson: Процедуры ремонта салона/обшивки крыши

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Кузов (внутри и снаружи) / Интерьер / Процедуры ремонта обшивки крыши

Замена
Замена солнцезащитного козырька
1.
Ослабив крепежные винты, снимите солнцезащитный козырек (А) и фиксатор (В).

2.
Установите в порядке, обратном снятию.
Замена вспомогательной ручки
1.
Снимите крышки (А) и выверните винты, затем снимите вспомогательную рукоятку (В).

2.
Установите в порядке, обратном снятию.
Замена потолочной консоли
1.
Ослабив крепежные винты, снимите узел потолочной консоли (А).

2.
Нажмите на стопорный штифт (А), отсоедините разъемы (В).

3.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.

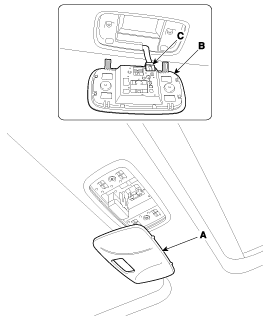

Замена лампы в комнате
1.
С помощью отвертки снимите крышку (А).
2.
Ослабив крепежные винты, снимите комнатный светильник (B).
3.
Отсоедините разъем (С).

4.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
Замена лампы тщеславия
1.
С помощью отвертки снимите косметический светильник (А).
2.
Отсоедините разъем (В).

3.
Установите в порядке, обратном снятию.
Замена узла отделки крыши
•
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее защитной лентой, чтобы предотвратить повреждение.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Удалите следующие элементы.
А.
Солнцезащитный козырек.
Б.
Потолочная консоль.
С.
Комнатная лампа.
Д.
Вспомогательная ручка.
2.
Отсоедините крышку (А) и разъем салонного зеркала ЕСМ (В).

3.
Отсоедините крышку (А) и разъем датчика дождя (В).

4.
Отсоедините разъем проводки (А), монтажные зажимы.
[Драйвер]

[Пассажирский]

5.
Вставьте нижний фиксатор (А) ремня безопасности второго ряда в кожух ремня безопасности второго центрального ряда.

6.
Отсоедините разъем антенны (А).

7.
Отсоедините разъем (В).
8.
Отсоедините фиксаторы и снимите обивку крыши (А).

9.
Установите в порядке, обратном снятию.
•
Замените поврежденные клипсы.
Компоненты отделки крыши и расположение компонентов
Компоненты 1. Отделка крыши2. Солнцезащитный козырек3. Стойка 1. Отделка крыши2. Солнцезащитный козырек3. Стойка ...
Компоненты внутренней отделки и расположение компонентов
Компоненты 1. Облицовка передней стойки2. Обшивка средней верхней стойки3. Облицовка центральной нижней стойки 4. Обшивка задней стойки5. Грузовой экран6. Боковая отделка капота7. Накладка на переднюю дверь8. Накладка на заднюю дверь 9. Передний ...
