Замена
[М/Т]
•
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
С помощью отвертки снимите ручку (А) и пыльники (В).

2.

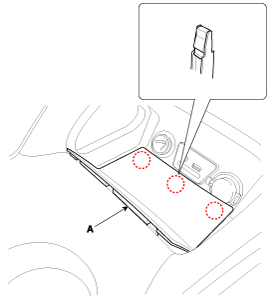

С помощью отвертки снимите лоток напольной консоли (А).

3.
С помощью отвертки снимите лицевую панель напольной консоли (А).

4.
Отсоедините разъемы (А).

5.
С помощью отвертки снимите верхнюю крышку консоли (А).

6.
Отсоедините разъем (А).

7.
Снимите коврик поддона консоли (A).

8.
Снимите боковую крышку удлинителя (А).

9.

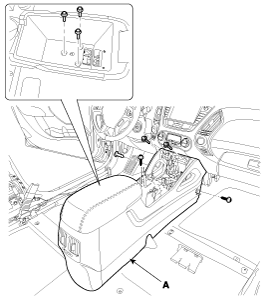

Ослабив крепежные болты и винты, снимите напольную консоль в сборе (А).

[В]
•
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите ручку (А).

2.

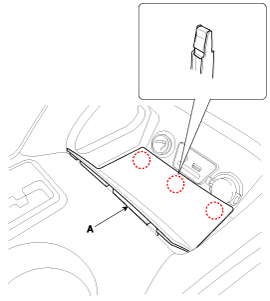

С помощью отвертки снимите лоток напольной консоли (А).

3.
С помощью отвертки снимите лицевую панель напольной консоли (А).

4.
Отсоедините разъемы (А).

5.
С помощью отвертки снимите верхнюю крышку консоли (А).

6.
Отсоедините разъем (А).

7.
Снимите подлокотник консоли (А).

8.
Снимите коврик поддона консоли (A).

9.
Снимите боковую крышку удлинителя (А).

10.

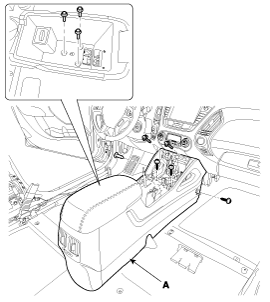

Ослабив крепежные болты и винты, снимите напольную консоль в сборе (А).

11.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените поврежденные клипсы.
