Компоненты масляного насоса и расположение компонентов

Место в руководстве: Автоматическая трансмиссия
Общая информация — 1Механическая система двигателя — 44Электрическая система двигателя — 45Система контроля выбросов — 24Управление двигателем/топливная система — 93Система сцепления — 13Механическая коробка передач — 18Автоматическая трансмиссия — 87Система полного привода (4WD) — 26Карданный вал и ось — 29Подвесная система — 35Рулевая система — 20Сдержанность — 47Тормозная система — 36Кузов (внутри и снаружи) — 53Электрическая система кузова — 202Отопление, вентиляция, кондиционирование — 58
~1мин чтения

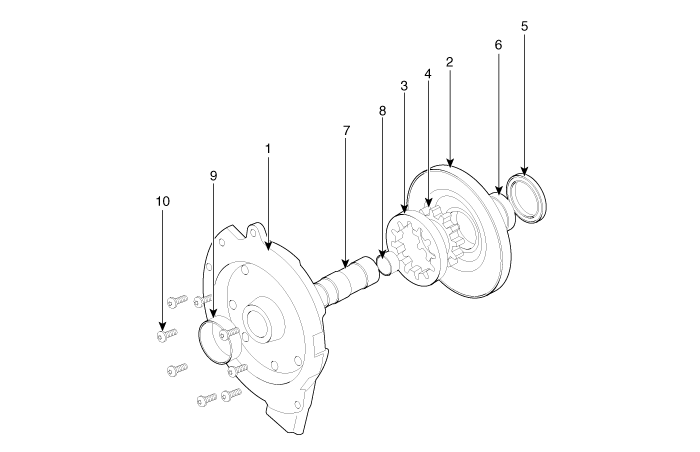

Компоненты

1. Узел опоры реактивного вала
2. Корпус масляного насоса
3. Ведомая шестерня
4. Привод
5. Сальник		 6. Втулка-корпус
7. Реакционный вал
8. Втулка-реакция вала
9. Рукав
10. Фланцевый болт

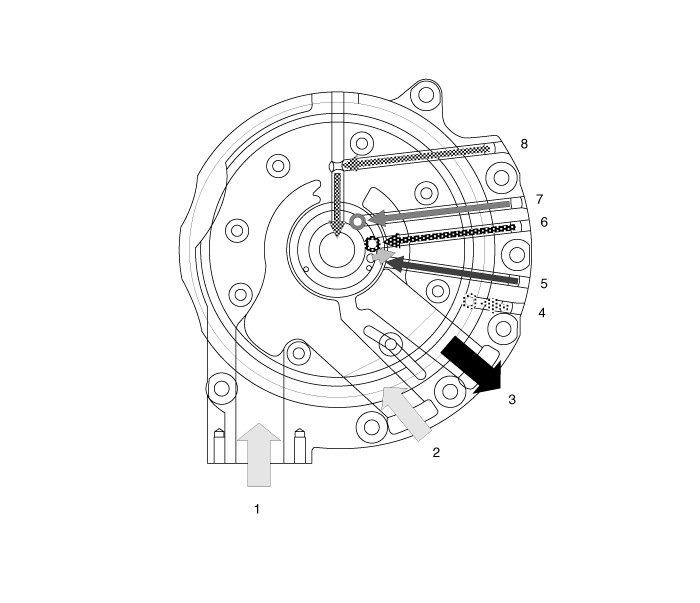

Схема работы масляного насоса
1. Вдох (масляный фильтр)
2. Вдох (корпус клапана)
3. Выход
4. 26/В рабочее давление		 5. Рабочее давление 35R/C
6. Смазка
7. Рабочее давление муфты блокировки.
8. Отмена блокировки сцепления
