Процедуры ремонта датчика давления

осмотр

Если у вас есть код неисправности, связанный с датчиком давления, проверьте датчик давления в соответствии с процессом проверки.

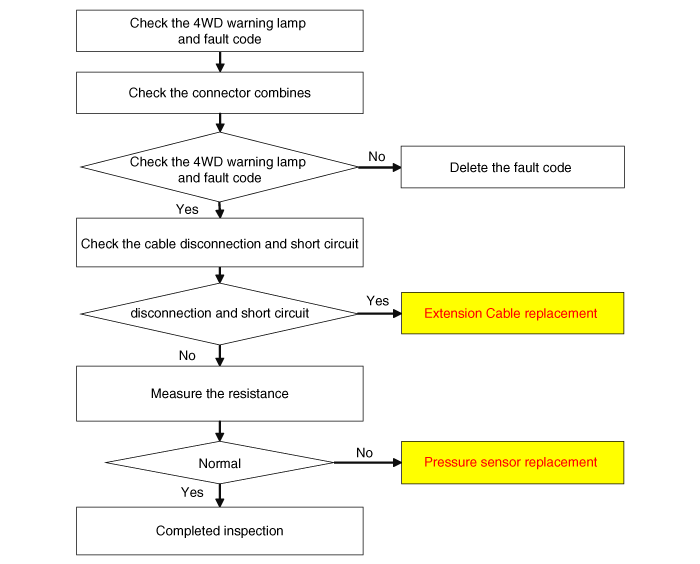

Процедура проверки датчика давления

Измерьте сопротивление датчика давления

1. 1
   Выключите зажигание.
2. 2
   Отсоедините разъем датчика давления.
3. 3
   Измерьте сопротивление между клеммой датчика и клеммой.
4. 4
   Проверьте измеренное сопротивление. (см. таблицу)

   Терминал	Сопротивление
   ПИН 2 – ПИН 3	2,755 ~ 4,133 кГц
   ПИН 1 – ПИН 3	1,892 ~ 2,838 кГц
   ПИН 1 – ПИН 2	1,714 ~ 2,838 кГц

Удаление

1. 1
   Снимите муфту в сборе. (См. Муфта в сборе - "Снятие").
2. 2
   Снимите удлинительный кабель (А).



3. 3
   Снимите датчик давления (А) с головкой на 24 мм.

   Продолжайте движение в горизонтальном положении, чтобы предотвратить утечку во время удаления датчика давления.

   Момент затяжки: 7,8 ~ 9,8 Н·м



Монтаж

Перед установкой проверьте чистоту датчика давления. Проверьте уплотнительное кольцо датчика давления (А).

1. Установите в порядке, обратном снятию.
