Электрическая система кузова

Схематические диаграммы

Место в руководстве: Электрическая система кузова
Общая информация — 1Механическая система двигателя — 44Электрическая система двигателя — 45Система контроля выбросов — 24Управление двигателем/топливная система — 93Система сцепления — 13Механическая коробка передач — 18Автоматическая трансмиссия — 87Система полного привода (4WD) — 26Карданный вал и ось — 29Подвесная система — 35Рулевая система — 20Сдержанность — 47Тормозная система — 36Кузов (внутри и снаружи) — 53Электрическая система кузова — 202Отопление, вентиляция, кондиционирование — 58
~1мин чтения

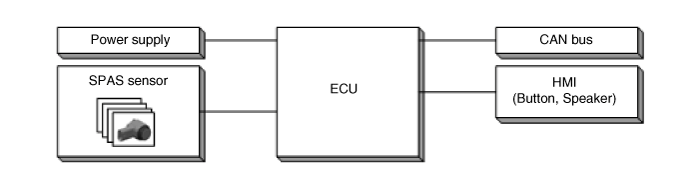

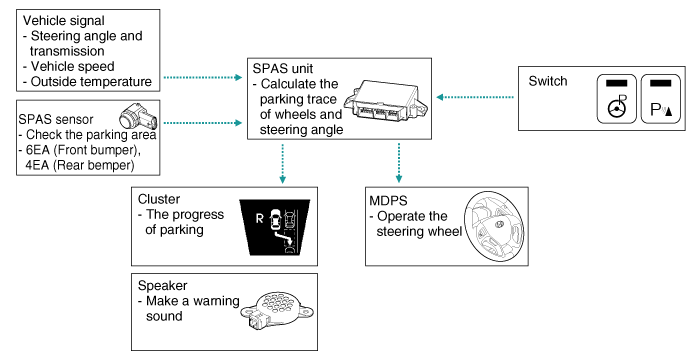

Блок-схема

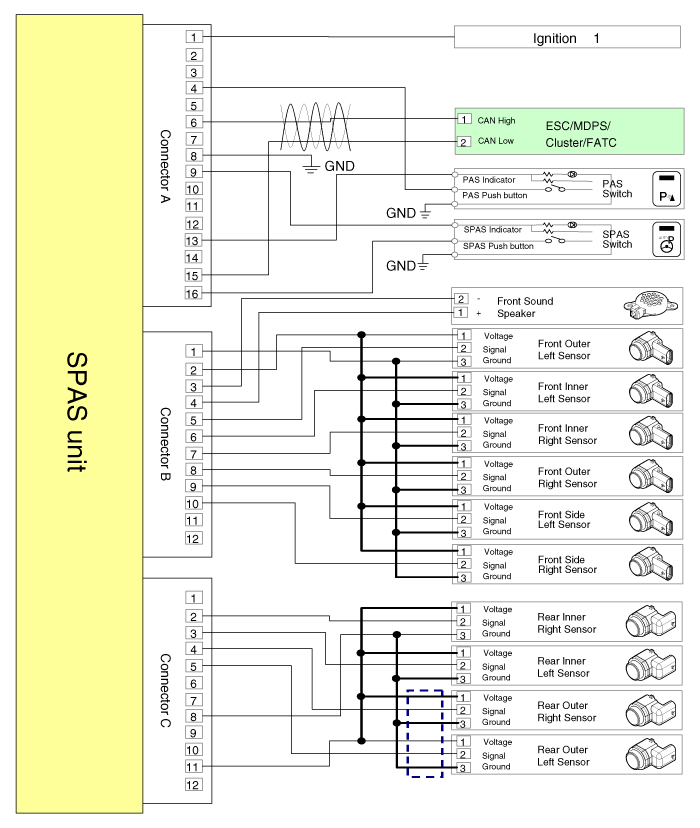

Принципиальная электрическая схема
