Процедуры ремонта блока системы интеллектуальной помощи при парковке

Удаление

Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. Наденьте перчатки, чтобы защитить руки.

1. 1
   С помощью отвертки или съемника снимите панель пассажира (A) подушки безопасности. (Обратитесь к группе BD - "Crash pad")



2. 2
   Снимите блок SPAS (A), отвернув гайки (2 шт.) и отсоединив разъемы.



Монтаж

1. 1
   Подсоедините разъемы и установите блок SPAS (A).
2. 2
   Установите пассажирскую панель аварийной подушки.

осмотр

1. 1
   SPAS (интеллектуальная система помощи при парковке) может быстрее диагностировать с помощью GDS. SPAS связывается с GDS, а затем считывает входное/выходное значение и приводит в действие привод.
2. 2
   Для диагностики функции SPAS (Smart Parking Assist System) выберите в меню модель и SPAS.
3. 3

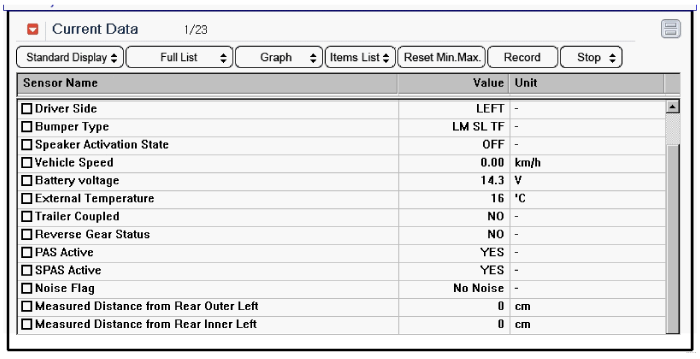

   Чтобы просмотреть текущее значение ввода/вывода SPAS, "Current DATA". Он предоставляет информацию о входных/выходных условиях SPAS.



4. 4

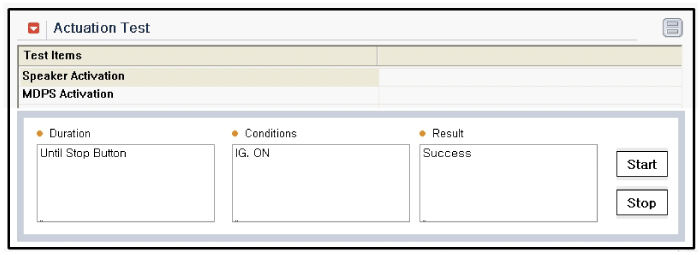

   Для принудительного срабатывания по входным факторам СПАС выберите «ПРОВЕРКА ПРИВОДА».



5. 5

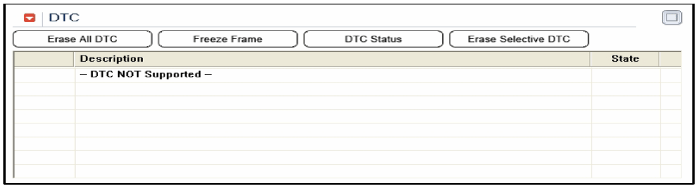

   Чтобы проверить DTC каждого модуля, выберите «ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ».



6. 6

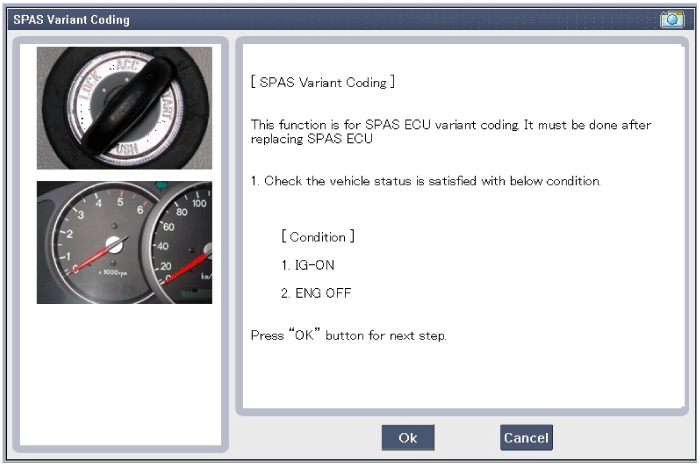

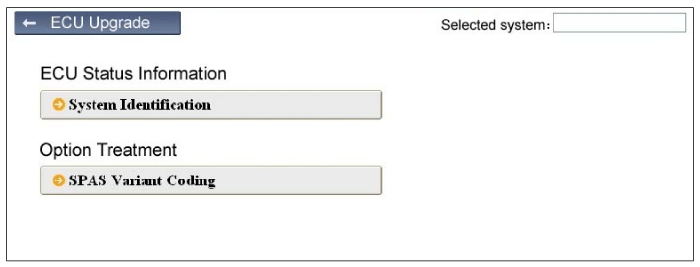

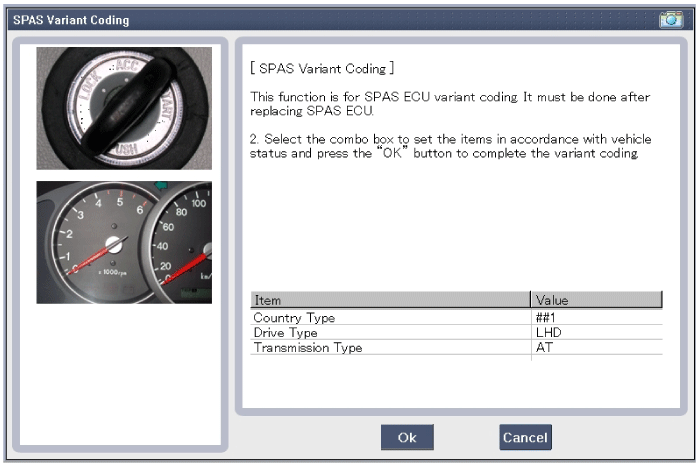

   После замены блока SPAS выполните процедуру «Кодирование вариантов SPAS» с помощью GDS.
