Hyundai Tucson: интеллектуальная система помощи при парковке (SPAS) / Компоненты и расположение компонентов

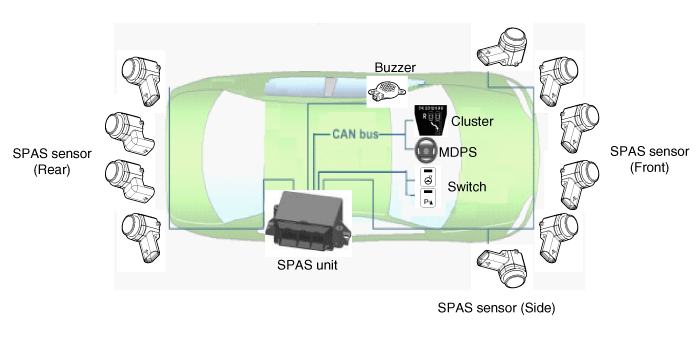

| Расположение компонента |
|
Элемент
|
Описание
|
|
|
СПАС
|
блок СПАС
(ЭБУ) |
• Рассчитать парковочный след колес
|
|
• Рассчитать и запросить угол спроса на MDPS
|
||
|
• Логика предупреждения и обнаружения переднего/заднего объекта
|
||
|
Передний/задний датчик
|
• Обнаружение переднего/заднего объекта
|
|
|
Боковой датчик
|
• Проверьте парковку
|
|
|
Зуммер
|
• Сделайте звук для предупреждения: спереди, сзади и отключить звук
|
|
|
Кластер
|
• Вывод SPAS HMI (человеко-машинный интерфейс): ход парковки и предупреждение об объекте.
|
|
|
МДПС
(усилитель руля с электроприводом) |
• Логика управления ассоциацией SPAS: управляйте рулевым колесом
для запроса угла поворота рулевого колеса SPAS (см. группу ST - "система MDPS")
|
|
|
Выключатель
|
• Переключатель SPAS и переключатель PAS ON/OFF.
|
|
Технические характеристики
Технические характеристики
Блок SPASPowerIGN 1Рабочее напряжение9В ~ 16В Датчик SPAS (передний/задний)Количество датчиков4EA (передний), 4EA (задний)Рабочее напряжение 9В ~ 16ВТок питания 0,5мА ~ 5мАОперация ...
Схематические диаграммы
Блок-схема
Принципиальная электрическая схема
...
