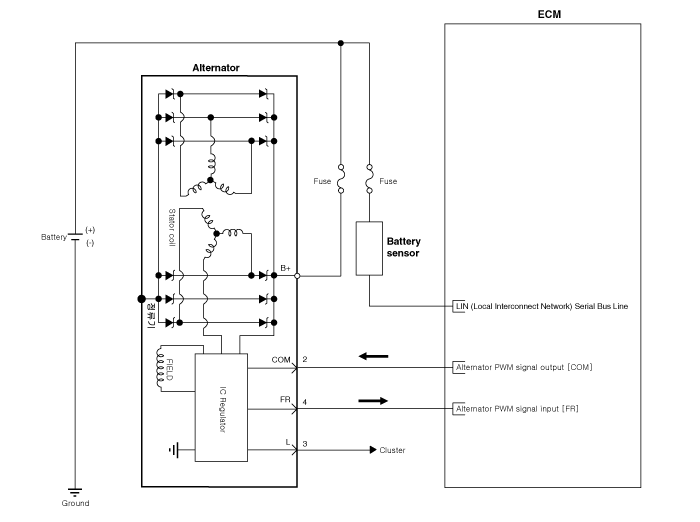

COM-сигнал
- Когда
управляя генерируемым напряжением, ECM отправляет данные о целевом напряжении
к генератору через сигнал ШИМ. (Высокое напряжение: 4 В или выше, низкое
напряжение: 2 В или ниже)
•
сигнал ЧР -
сигнал активации транзистора внутри генератора контролирует напряжение
генерируемого генератором переменного тока для управления током возбуждения перед его
посылает сигнал FR в ECM. (При определенных оборотах/электрических нагрузках FR
обязанность может оставаться неизменной. Однако чаще число оборотов в минуту, электрическая нагрузка,
целевое напряжение и т. д. постоянно меняются в автомобиле, поэтому FR должен
тоже постоянно меняю)
•
L сигнал -
Включается
контрольная лампа аккумулятора на приборной панели, когда аккумулятор заряжается
неисправности системы. (Условия включения лампы - перезаряд,
переразряд, катушка возбуждения перегорела внутри генератора)
•
клемма В+ -
Выходное напряжение от генератора подается на аккумулятор через клемму B+.
