Kia Cadenza: Система мониторинга объемного обзора (SVM) / Компоненты и расположение компонентов

Kia Cadenza YG 2016-2023 Руководство по ремонту / Электрическая система кузова / Система мониторинга объемного обзора (SVM) / Компоненты и расположение компонентов

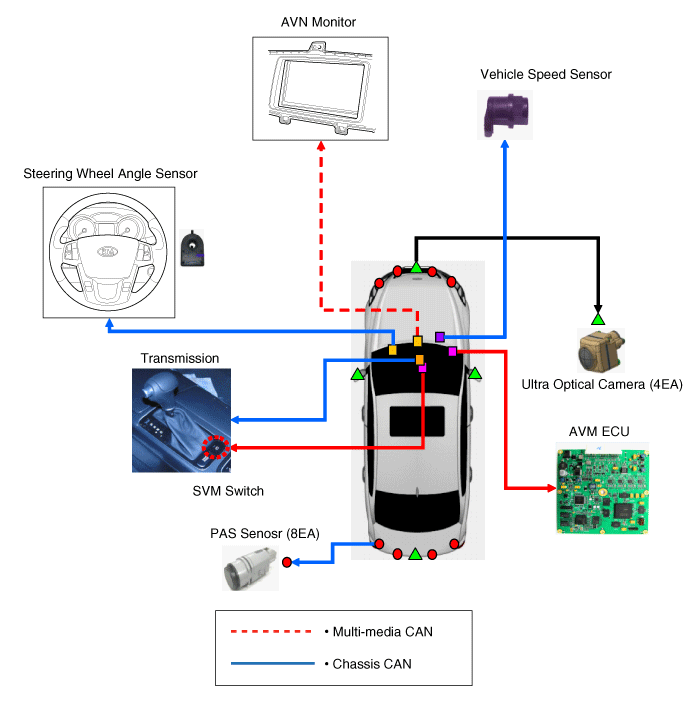

Компоненты

Функции компонентов
Нет.
Компоненты
Количество
Главная роль
1
Модуль SVM
1
–
Ввод видеоинформации с 4-х канальных камер и отображение процесса
–
Связь с автомобилем (CAN) и система управления
–
Вывод на экран в 8 режимах просмотра
2
Ультра оптическая камера
(190 градусов)
4
–
Запись окрестностей автомобиля
3
Головное устройство АВН
1
–
Предоставить водителю видео через выход SVM ECM
–
Отправка данных ввода пользователя в SVM ECM
4
SVM-переключатель
1
–
Ввод видеопотока в фронтальном режиме

Система мониторинга объемного обзора (SVM)
...
Описание и работа
Описание Система мониторинга объемного обзора (SVM) — это система, которая позволяет осуществлять видеонаблюдение на 360 градусов вокруг автомобиля. Система включает в себя 4 ультраоптические камеры, установленные вокруг автомобиля ...
