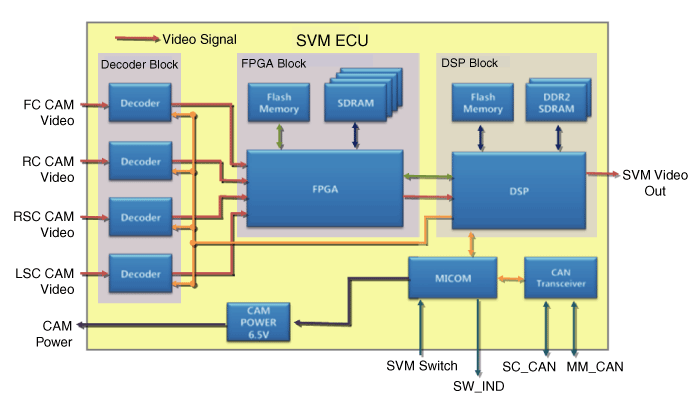

Схематические диаграммы

Принципиальная электрическая схема

1. 1
   Вход камеры

   Элемент		Спецификация
   Угол обзора объектива		190 градусов
   Угол обзора	Горизонтальный	186 градусов
   	Вертикальный	135 градусов
   Функция		Обеспечивает исходное изображение широкоугольного изображения (без дополнительной функции)
   Расположение приложения		Одна и та же камера применяется спереди, сзади, слева и справа

2. 2
   Вывод образа SVM Блок SVM выполняет компенсацию искажений и видео объединение изображения с 4-х камер, установленных вокруг автомобиля, указывает рекомендации по блокировке рулевого управления и другие и выводит их в аналоге.
3. 3
   SVM-переключатель Когда переключатель находится в положении ON, он используется в качестве управляющего входного сигнала, который управляет режимом обзора спереди.
4. 4
   Вход зажигания Блок SVM выводит изображения только при включенном IGN2. Когда IGN2 OFF , это состояние SVM OFF, что ограничивает вывод изображения. Блок SVM использует сигналы, поступающие через контакт IGN или связь M_CAN, чтобы определить, включено или выключено IGN2.
5. 5
   Индикаторная лампа выходного переключателя Устройства SVM выдают мощность через ШИМ-волны от светодиода, расположенного в переключателе SVM, чтобы показать пользователю, был ли нажат переключатель.
6. 6
   Входное шасси CAN (C_CAN) Блок SVM использует C_CAN для получения информации о состояние транспортного средства и принять решение о проведении основного SVM операции.
7. 7
   Мультимедийный вход/выход CAN (M_CAN) Блок SVM использует AVN, который отображает изображения из SVM и M_CAN для связи для отправки и получения следующих информация.

   • Отправлять запросы на преобразование режима SVM для выходных изображений SVM (например, режим Navi→режим SVM)
   • Отправка запросов на преобразование просмотра SVM пользователя
   • Отправить координаты компенсации для компенсации допуска
   • Отправлять предупреждающие сообщения, которые будут указаны в AVN
   • Отправлять любые изменения параметров пользователя
