Kia Cadenza: Процедуры ремонта контроллера/блока управления отопителем и кондиционером (DATC)

Kia Cadenza YG 2016-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование воздуха / Контроллер / Блок управления отопителем и кондиционером (DATC) Процедуры ремонта

осмотр
Самодиагностика
1.

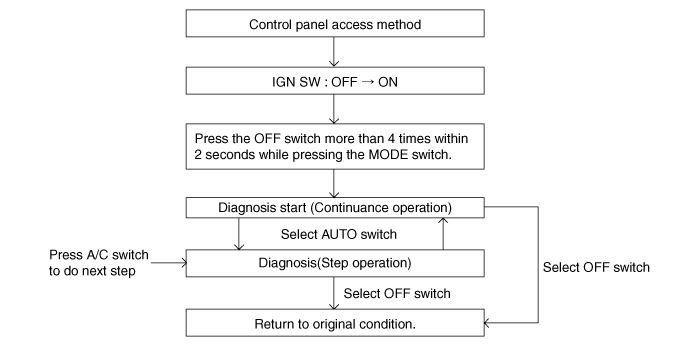

Процесс самодиагностики

2.

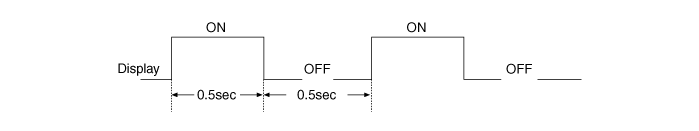

Как прочитать код самодиагностики.
После того, как панель дисплея мигает три раза каждые 0,5 во-вторых, соответствующий код неисправности мигает при установленной температуре панели дисплея каждые 0,5 секунды и будут показывать две цифры. Коды отображается в числовом формате
Код неисправности
Отображать
Описание ошибки
00
Нормальный
11
Датчик в салоне разомкнут
12
Короткое замыкание внутриавтомобильного датчика
13
Датчик окружающей среды открыт
14
Короткое замыкание датчика окружающего воздуха
17
Датчик испарителя разомкнут
18
Датчик испарителя короткое замыкание
19
Потенциометр временной дверцы открыт/закорочен- Привод
20
Неисправность потенциометра временной дверцы - Привод
21
Потенциометр дверцы режима открыт/закорочен
22
Неисправность потенциометра дверцы режимов
25
Потенциометр впускной дверцы разомкнут
26
Короткое замыкание потенциометра впускной двери
32
Обрыв/короткое замыкание потенциометра временной двери - Пассажир
33
Неисправность потенциометра временной двери - пассажир
43
Потенциометр автоматического предотвращения запотевания разомкнут/закорочен
44
Неисправность потенциометра автоматического предотвращения запотевания
45
Ошибка сигнала APT CAN
46
-
47
Неисправность сигнала RPM CAN
48
Неисправность сигнала CAN скорости автомобиля
49
Неисправность сигнала CAN температуры охлаждающей жидкости двигателя
50
Неисправность генератора кластерных ионов
53
Опорный сигнал D/Clock Высокий (выше 3,75) — только MTS, AVN
54
Опорный сигнал D/Clock Low (ниже 3,05) — только MTS, AVN
55
Неисправность датчика температуры окружающего воздуха — только MTS, AVN
56
Обрыв/замыкание датчика температуры окружающего воздуха — только MTS, AVN

3.
Отображение кода неисправности
(1)
Непрерывная работа: Код DTC один.

(2)

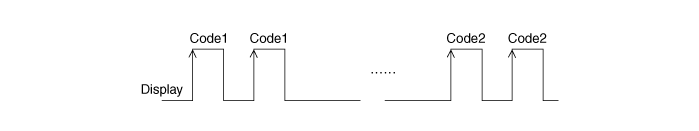

Непрерывная работа: Код DTC больше двух.

(3)

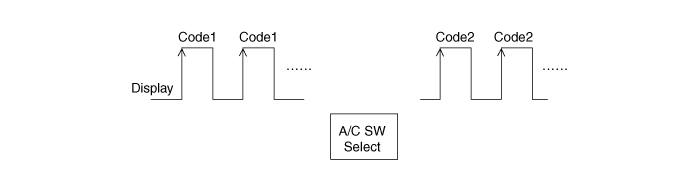

ШАГОВАЯ операция
А.
Нормальный код или один код неисправности аналогичен непрерывной работе.
Б.
Код DTC больше двух.

4.
Если во время проверки отображаются коды неисправностей, проверьте причины неисправности, обратившись к кодам неисправностей.
5.
Сбой безопасно.
(1)
Датчик температуры в салоне: контроль со значением 25°C (77,0°F).
(2)
Датчик температуры окружающей среды: контроль со значением 20°C (67°F).
(3)
Датчик температуры испарителя: контроль со значением -2°C (28,4°F).
(4)
Привод контроля температуры (потенциометр смешивания воздуха):
Если установка температуры 17°C-24,5°C, зафиксируйте в положении максимального охлаждения.
Если установка температуры 25°C-32°C, зафиксируйте в положении максимального нагрева.
(5)
Привод управления режимом (потенциометр направления):
Зафиксируйте положение вентиляции при выборе режима вентиляции.
Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
(6)
Привод управления впуском:
Зафиксируйте свежую позицию при выборе свежего режима.
Зафиксируйте положение рециркуляции при выборе режима рециркуляции.
(7)
Датчик автоматического предотвращения запотевания: управление со значением влажности 0%.
(8)
Привод автоматического предотвращения запотевания:
Исправить режим Close при выборе режима Vent bi.
Fix Open, выбрав все, кроме режима Vent bi.
Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Используя отвертку или съемник, снимите нижнюю панель центральной панели (A).

3.
Снимите автомобильный шланг (А).
4.
Отсоедините разъемы блока управления кондиционером и отопителем (В) от нижней панели центральной панели.

5.
Ослабьте крепежные винты блока управления кондиционером и отопителем.
6.
Снимите блок управления кондиционером и отопителем (A) с нижней панели центральной панели.

7.
Установите в порядке, обратном снятию.
Компоненты и расположение компонентов блока управления отопителем и кондиционером (DATC)
Компоненты (1) [ТИП ЦИФРОВЫХ ЧАСОВ] Функция контактов разъема РазъемКонтакт №ФункцияКоннекторКонтакт №ФункцияA1ILL + (TAIL)A31ФОТОДАТЧИК (-) ЛЕВЫЙ2ДАТЧИК ССЫЛКА(+5В)32ФОТОДАТЧИК (-) ПРАВЫЙ3ОПАСНОСТЬ ...
