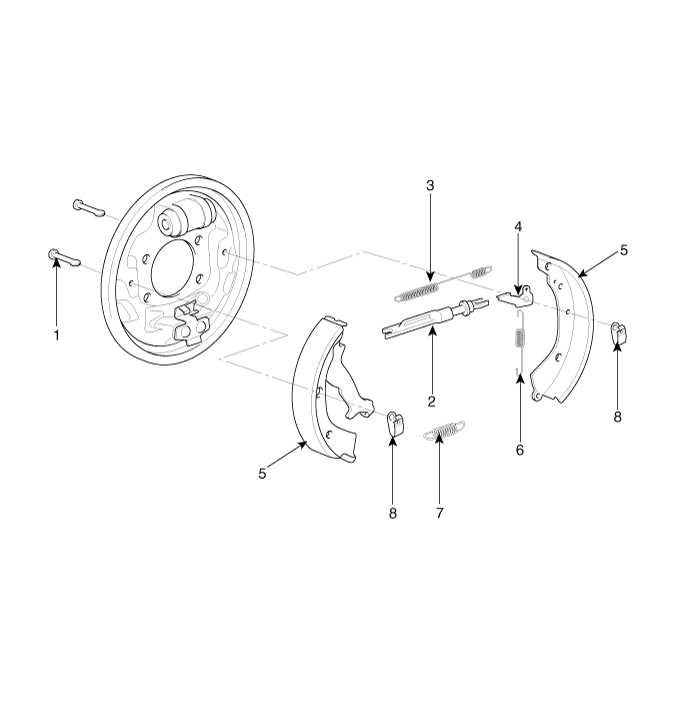

Kia Forte: Тормозная система / Задний барабанный тормоз

Отпустите стояночный тормоз.

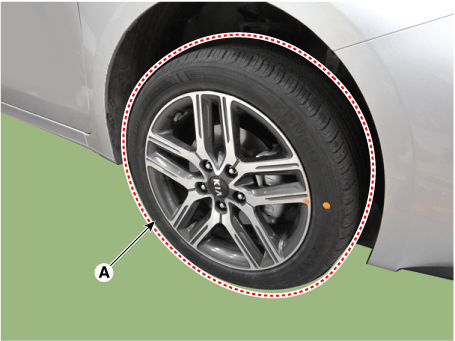

Снимите заднее колесо и шину (А).

Будьте осторожны, чтобы не повредить болты ступицы при снятии задней колесо и шина.

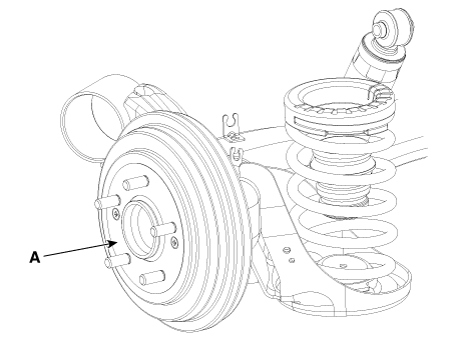

Снимите задний тормозной барабан (А).

Снимите верхнюю возвратную пружину (А).

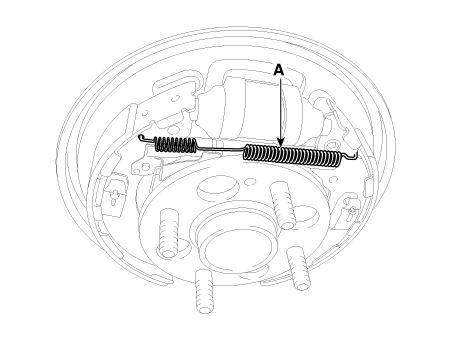

Снимите нижнюю возвратную пружину (А).

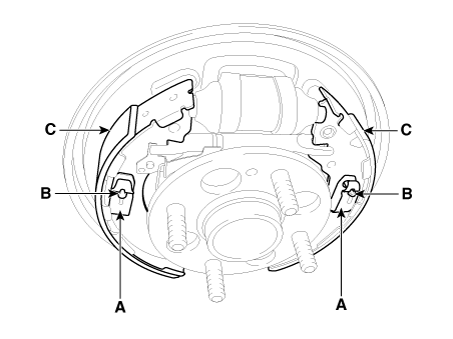

Снимите пружины крепления колодок (A) и штифты крепления башмаков (B), а затем снимите тормозная колодка (С). Следите за тем, чтобы не повредить пылезащитную крышку на колесном цилиндре.

Снимите трос стояночного тормоза (А), а затем снимите тормозную колодку (В).

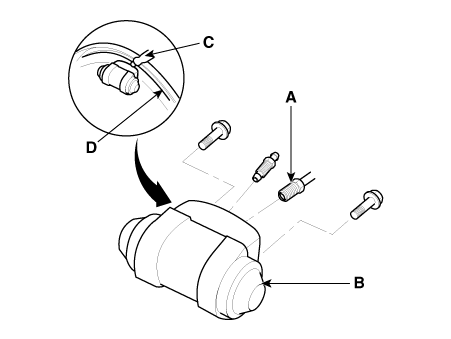

Отсоедините тормозные трубки (А) от колесного цилиндра (В).

Снимите болты (C) и колесный цилиндр (B) с опорной плиты. (Д).

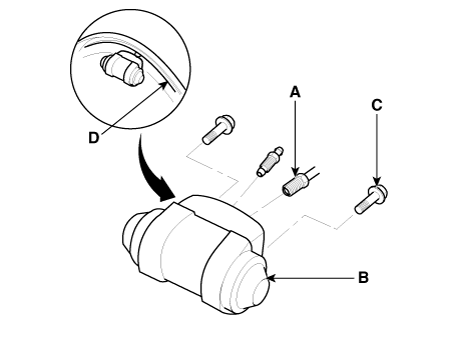

Нанесите герметик (C) между колесным цилиндром (B) и опорной пластиной (D), и установите рабочий цилиндр.

Подсоедините тормозные трубки (А) к колесному цилиндру.

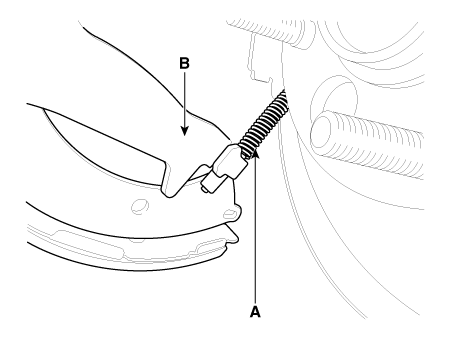

Подсоедините трос стояночного тормоза (А) к тормозной колодке.

Установите тормозные колодки (С) на опорную пластину. Будьте осторожны, чтобы не повредить пыльники колесных цилиндров.

Установите штифты отверстия башмака (B) и пружины отверстия башмака (A).

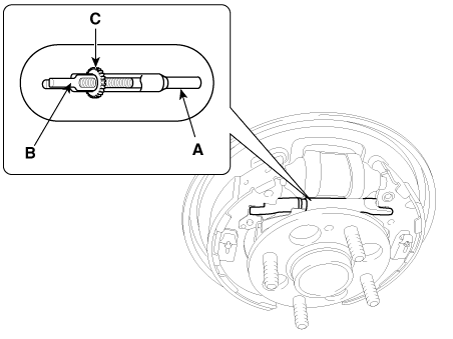

Очистите резьбовые части регулировочной втулки (А) и внутренней части толкателя. (Б). Смажьте резьбу узла регулятора консистентной смазкой. Чтобы сократить скобы, поверните регулировочный болт (C).

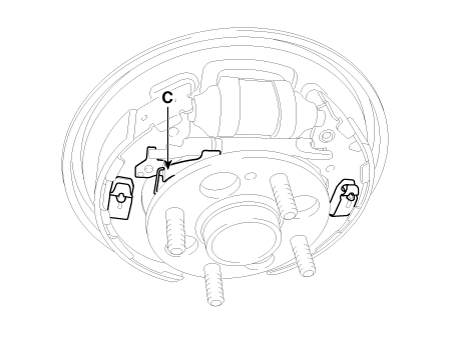

Подцепите рычаг регулятора колодки (C), затем установите его на тормозную колодку.

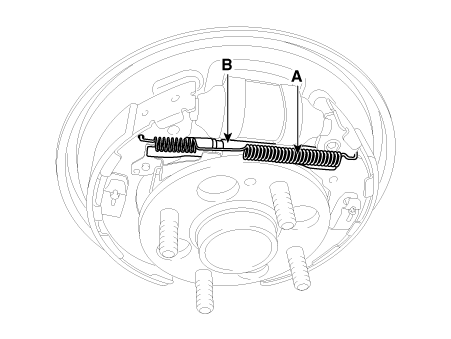

Установите узел регулятора (B) и верхнюю возвратную пружину (A), как показано справа. направление. Будьте осторожны, чтобы не повредить пылезащитные крышки колесных цилиндров.

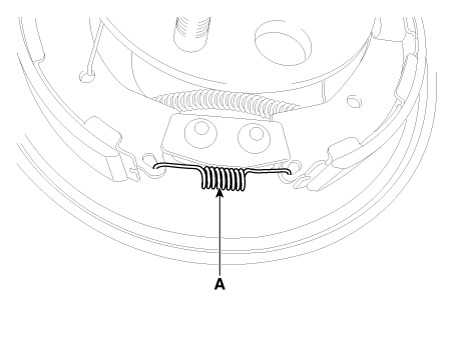

Установите нижнюю возвратную пружину (В).

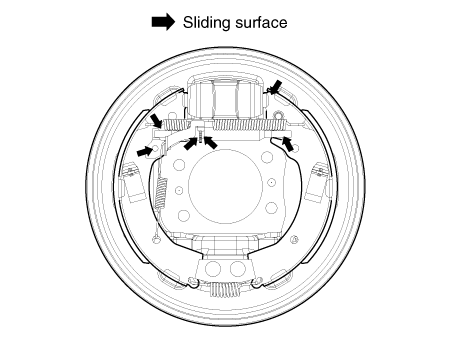

Нанесите смазку для тормозных цилиндров или эквивалентную смазку для резины на направляющие. показаны поверхности. Не допускайте попадания смазки на тормозные колодки.

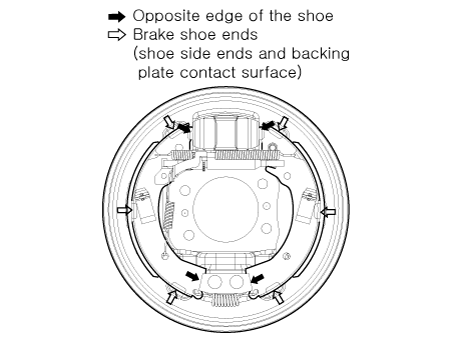

Нанесите смазку для тормозных цилиндров или аналогичную резиновую смазку на тормоз. показаны концы обуви и противоположные края обуви. Не допускайте попадания жира на тормозные накладки.

Установите задний тормозной барабан (А).

Если колесный цилиндр был снят, прокачайте тормозную систему.

Нажмите педаль тормоза несколько раз, чтобы включить саморегулирующийся тормоз.

Отрегулируйте стояночный тормоз.

Поднимите заднюю часть автомобиля и убедитесь, что она надежно закреплена.

Отпустите стояночный тормоз и снимите задний тормозной барабан.

Проверьте колесный цилиндр (А) на наличие утечек.

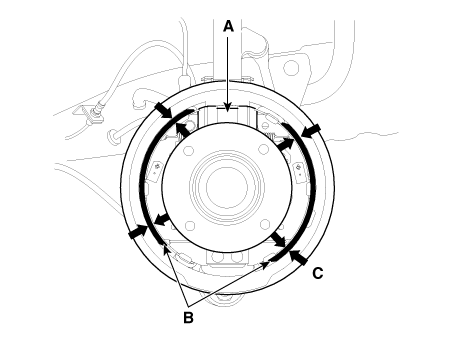

Проверьте тормозные колодки (В) на наличие трещин, остекления, износа и загрязнения.

Измерьте толщину тормозной накладки (C). толщина обуви.

Если толщина тормозной накладки меньше предельно допустимой, замените тормозные колодки в комплекте.

Проверьте подшипники в ступичном узле на плавность хода. Если это требует обслуживания, замените его.

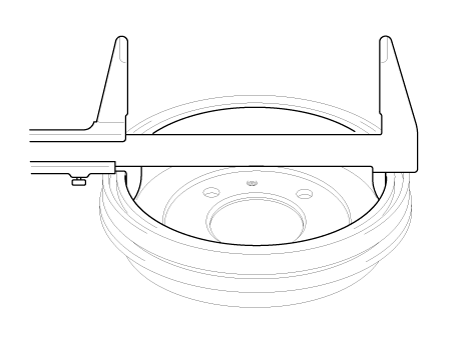

Измерьте внутренний диаметр тормозного барабана штангенциркулем.

Если внутренний диаметр тормозного барабана превышает эксплуатационный предел, заменить тормозной барабан.

Проверьте тормозной барабан на наличие задиров, канавок и трещин.

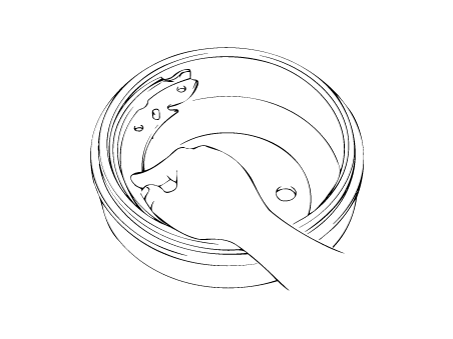

Осмотрите тормозную колодку и барабан на предмет надлежащего контакта.

Осмотрите колесный цилиндр снаружи на наличие чрезмерного износа и повреждений.

Осмотрите опорную пластину на наличие износа или повреждений.
