Задний дисковый тормоз

Компоненты и расположение компонентов

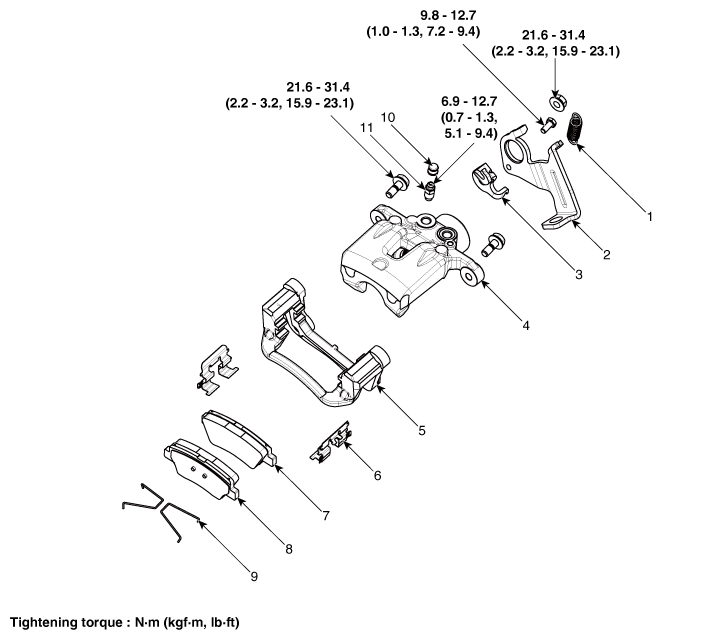

Компоненты

Процедуры ремонта

Удаление

1. 1

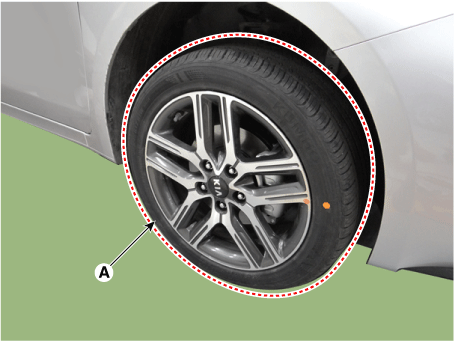

   Снимите заднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



2. 2

   Отпустите рычаг стояночного тормоза, трос стояночного тормоза ослаблен.

3. 3

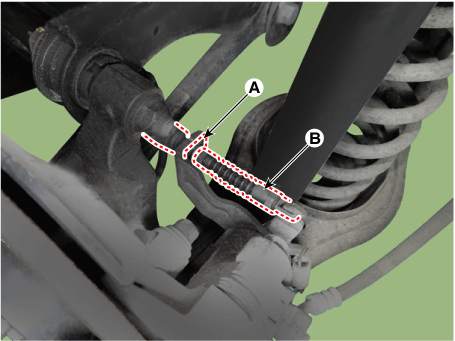

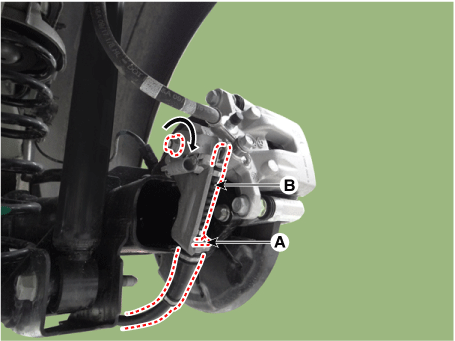

   Снимите трос стояночного тормоза (В), предварительно сняв зажим (А).

   [Тип моста с торсионной балкой]



   [Тип нескольких ссылок]



4. 4

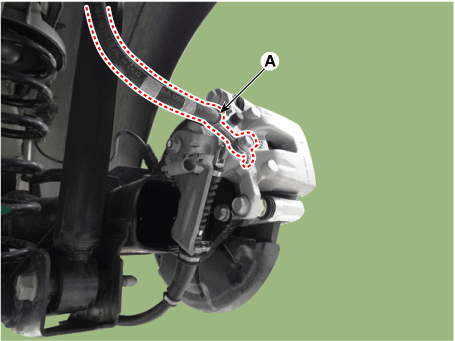

   Отсоедините тормозной шланг (А) от тормозного суппорта, ослабив болт.

   Момент затяжки : 24,5–29 Н·м



5. 5

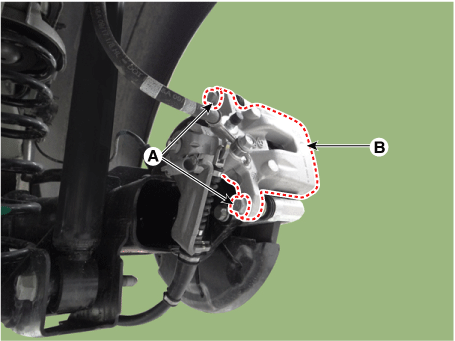

   Ослабьте болт направляющей штанги (А) и снимите корпус суппорта (В).

   Момент затяжки: 21,6–31 Н·м



6. 6

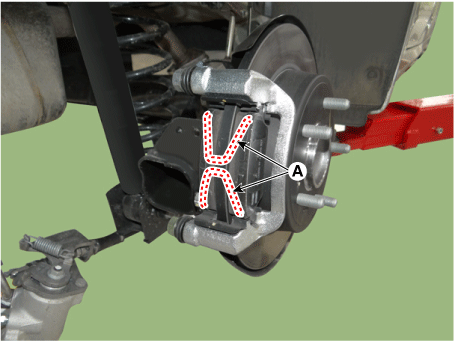

   Снимите возвратные пружины колодок (А).



7. 7

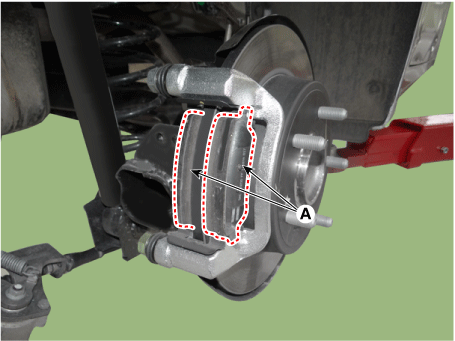

   Снимите тормозные колодки (А).



8. 8

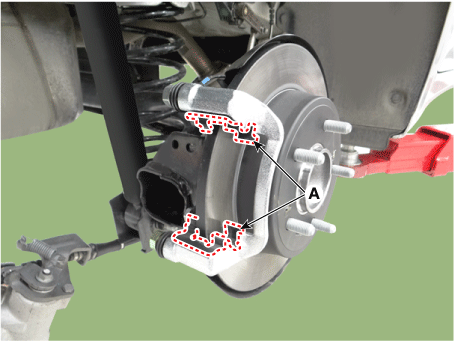

   Снимите подкладку колодки (А).



9. 9

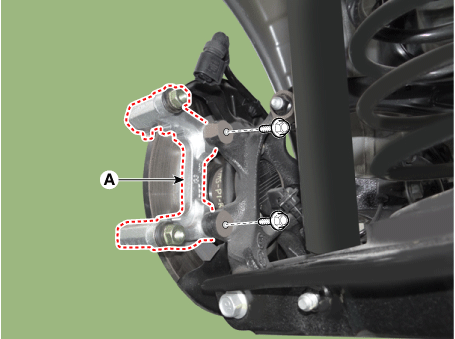

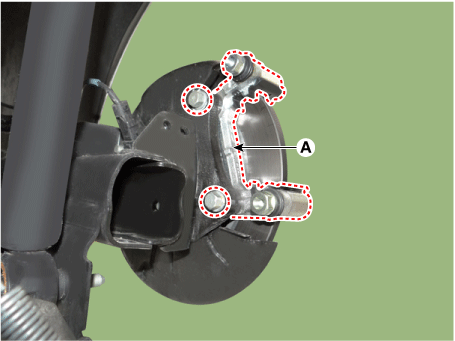

   Снимите тормозной суппорт (А), ослабив болты.

   [Тип моста с торсионной балкой]

   Момент затяжки : 63,5–74 Н·м



   [Тип нескольких ссылок]

   Момент затяжки: 78,4–98 Н·м



10. 10

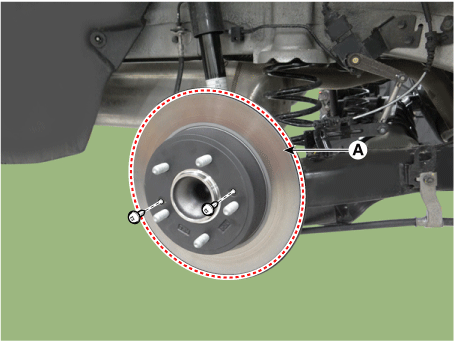

    Снимите задний тормозной диск (А), ослабив винты.

    Момент затяжки:

    4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут, 43,4–52,1 фунт · дюйм)



Замена

1. 1

   Снимите заднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



2. 2

   Отпустите рычаг стояночного тормоза, трос стояночного тормоза ослаблен.

3. 3

   Снимите трос стояночного тормоза (В), предварительно сняв зажим (А).

   [Тип моста с торсионной балкой]



   [Тип нескольких ссылок]



4. 4

   Ослабьте болты направляющего стержня (А) и удерживайте корпус суппорта (В) с проволока.

   Момент затяжки: 21,6–31 Н·м



5. 5

   Снимите возвратные пружины колодок (А).



6. 6

   Снимите тормозные колодки (А).



7. 7

   Снимите подкладку колодки (А).



осмотр

Проверка толщины заднего тормозного диска

1. 1

   Проверьте тормозные колодки на предмет износа и выцветания.

2. 2

   Проверьте тормозной диск на наличие повреждений и трещин.

3. 3

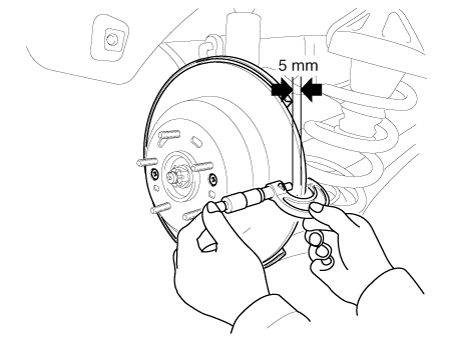

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщиной не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.

   Толщина заднего тормозного диска

   Стандарт: 10 мм (0,3937 дюйма)

   Максимальный рабочий предел: 8,4 мм (0,3307 дюйма)

   Отклонение: менее 0,005 мм (0,0002 дюйма)



4. 4

   Если износ превышает допустимый, протрите тампоном левый и правый диски и колодки в сборе. транспортного средства.

Проверка задних тормозных колодок

1. 1

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина колодки

   Стандарт: 9,0 мм (0,3543 дюйма)

   Максимальный рабочий предел: 2 мм (0,0787 дюйма)

2. 2

   Убедитесь, что смазка нанесена на скользящие контактные точки, и проверьте накладка и подложка на предмет повреждений.

Проверка биения заднего тормозного диска

1. 1

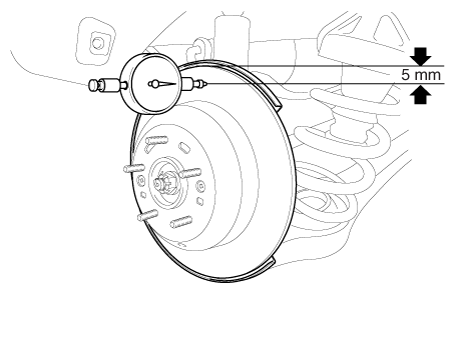

   Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

   Биение тормозного диска Ограничение: 0,03 мм (0,00118 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение не превышает предельного значения, установите тормозной диск, повернув его на 180°, а затем снова проверьте тормозной диск на биение.

4. 4

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

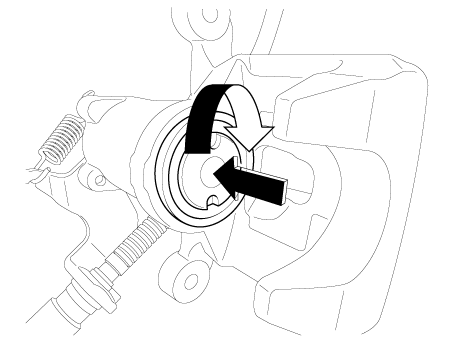

   Поверните поршень суппорта и нажмите в направлении стрелки.



3. 3

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Процедуры прокачки тормозов»)
