Kia Forte: Crash Pad / перчаточный ящик

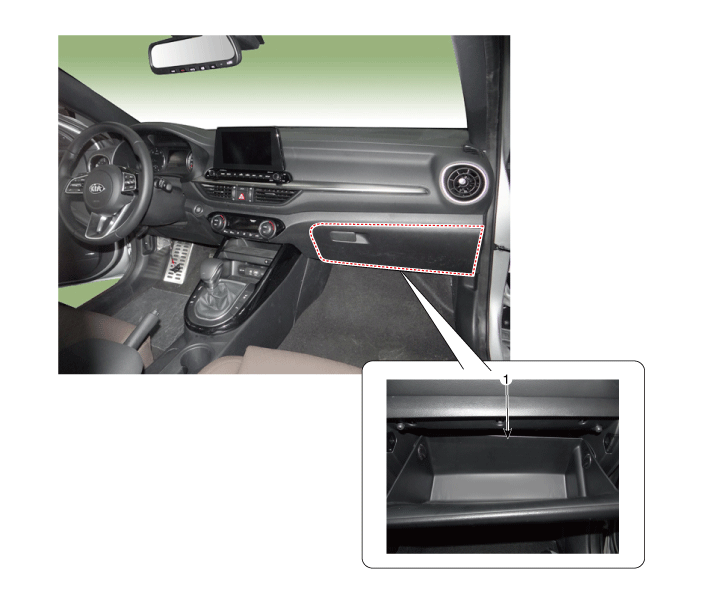

Компоненты и расположение компонентов
Процедуры ремонта
|
Наденьте перчатки, чтобы не поранить руки.
|
|
•
|
При удалении плоской отверткой или съемником оберните
защитная лента вокруг инструментов для предотвращения повреждения компонентов.
|
|
•
|
При снятии элементов внутренней отделки используйте съемник пластиковой панели.
инструмент, чтобы не повредить поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|

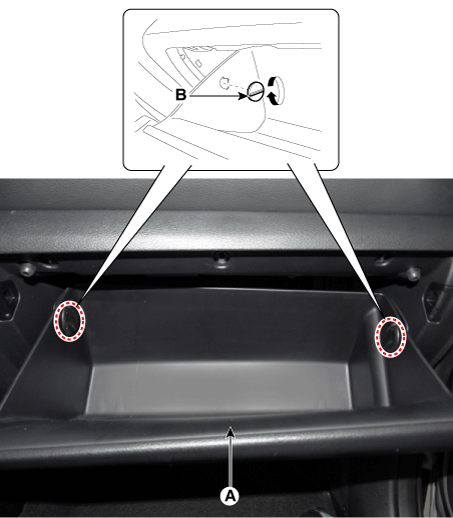

Снимите обе заглушки (В) с перчаточного ящика (А), повернув заглушки.
|
|
2.
|

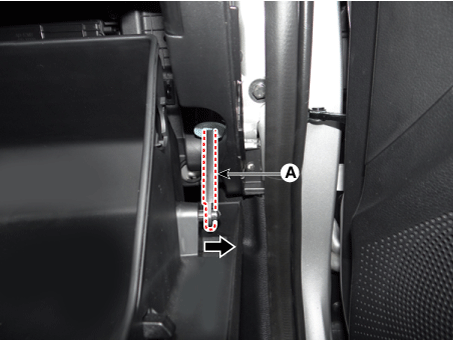

Отделите воздушную заслонку (А) от перчаточного ящика.
|
|
3.
|

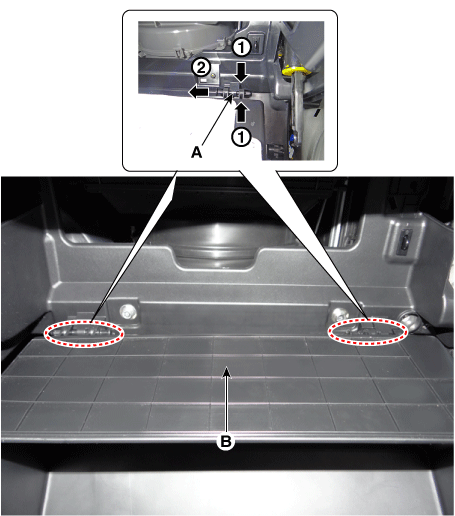

Отсоедините защелки (А) и снимите перчаточный ящик (В).
|
|
4.
|
Для установки выполните процедуру удаления в обратном порядке.
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
