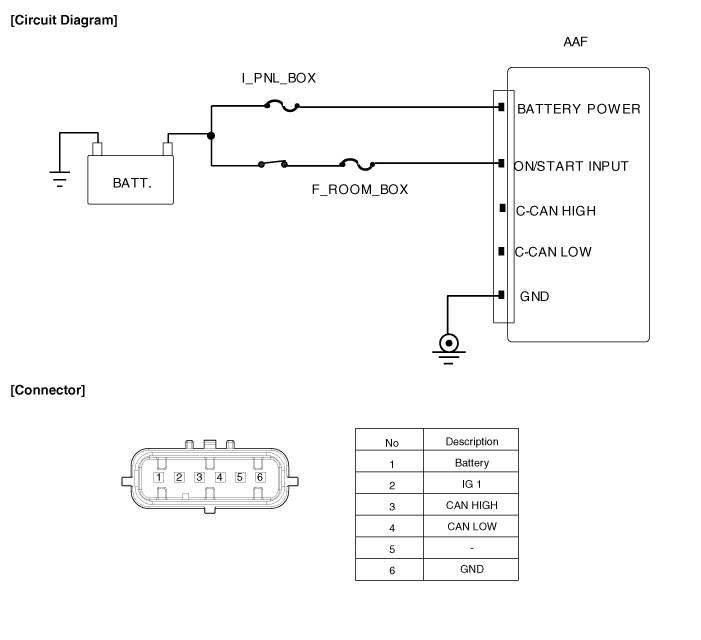

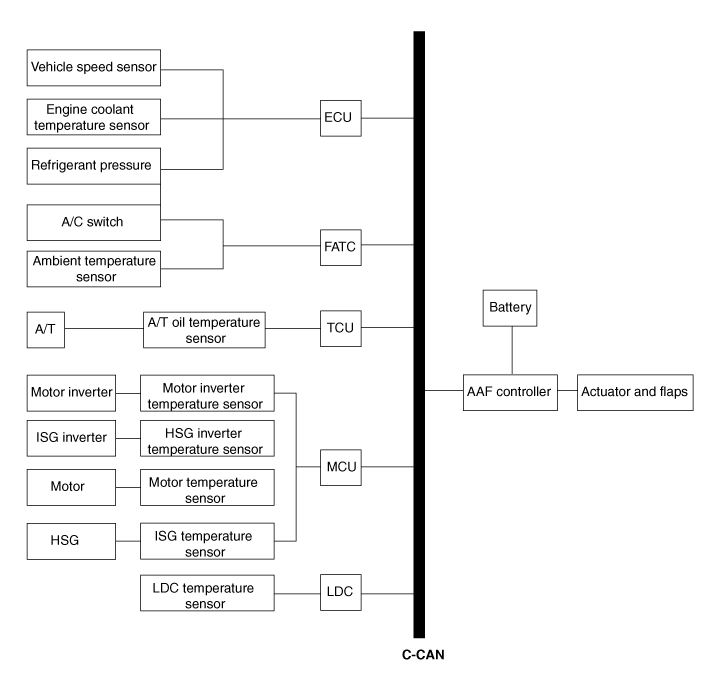

Kia Optima Hybrid: Схема системы охлаждения / активной воздушной заслонки (AAF)

Компоненты активной воздушной заслонки (AAF) и расположение компонентов

Компоненты 1. Воздуховод2. Обложка3. Привод в сборе4. Загрузчик5. Закрылки6. Ссылка7. Корпус ...

Процедуры ремонта активной воздушной заслонки (AAF)

Снятие 1. Снимите передний бампер. (см. группу BD - "Передний бампер") 2. Снимите фары. (См. группу BE - "Фары") 3. Снимите воздухозаборники (A). 4. Отверните 2 болта (А) и 2 крепления...
