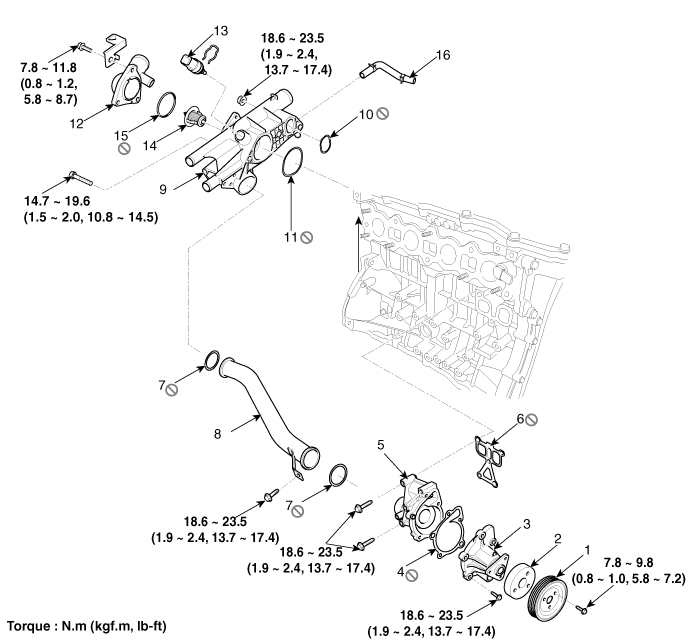

Kia Optima Hybrid: Система охлаждения / Водяной насос Компоненты и расположение компонентов
| Компоненты |
|
1. Шкив водяного насоса
2. Пылезащитный чехол 3. Подузел водяного насоса (Корпус водяного насоса) 4. Прокладка корпуса водяного насоса 5. Крышка водяного насоса 6. Прокладка водяного насоса |
7. Прокладка трубы подачи воды (уплотнительное кольцо)
8. Впускная труба для воды 9. Узел контроля температуры воды 10. Узел контроля температуры воды прокладка А 11. Узел контроля температуры воды прокладка В 12. Впускной патрубок для воды |
13. Датчик температуры охлаждающей жидкости двигателя.
14. Термостат 15. Прокладка термостата 16. Шланг охлаждающей жидкости корпуса дроссельной заслонки. |
