Электрическая система кузова
Компоненты головного устройства AVN и расположение компонентов
Место в руководстве: Электрическая система кузова
~2мин чтения
Компоненты

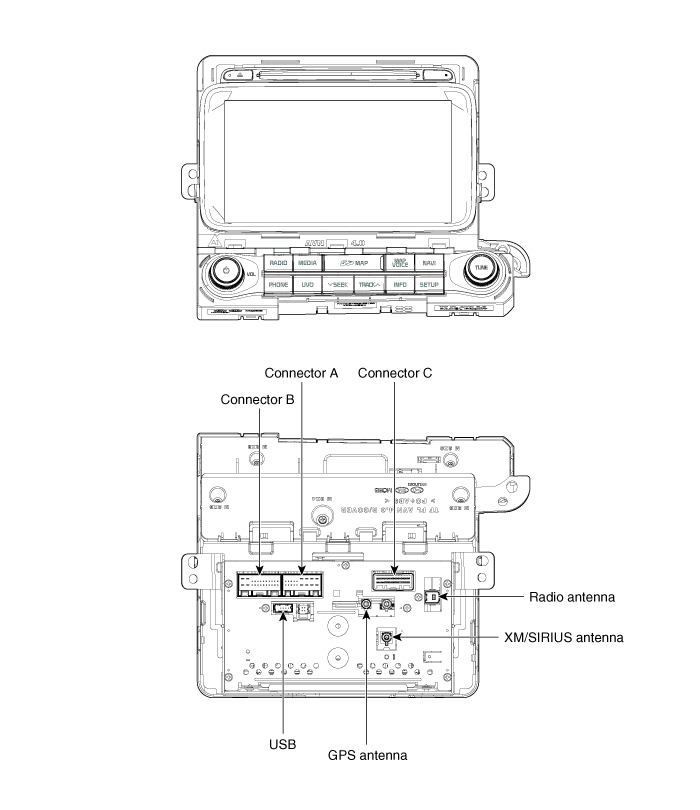

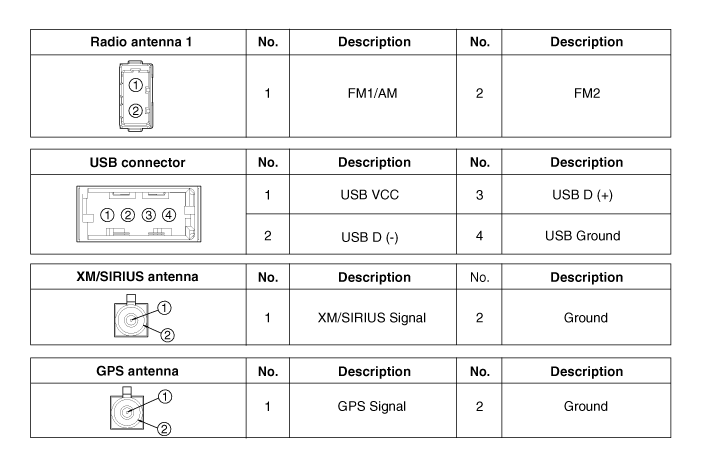

Разъем головного устройства AVN (аудио/видео и навигация)

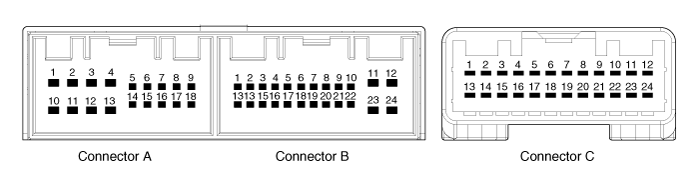

| Нет. | Разъем А (18-контактный) | Разъем В (24 контакта) | Разъем С (24 контакта) |
| 1 | - | ММ CAN высокий | С МОЖЕТ (-) |
| 2 | - | - | С МОЖЕТ (+) |
| 3 | - | - | - |
| 4 | - | Пульт дистанционного управления | - |
| 5 | SPDIF земля | - | - |
| 6 | SPDIF (+) | МТС ключ | - |
| 7 | - | AUX-видео | - |
| 8 | Освещение (+) | AUX правый вход | - |
| 9 | Обеспечить регресс | Вспомогательная земля | - |
| 10 | - | МИК (+) | - |
| 11 | - | Батарея (+) | Б МОЖЕТ (+) |
| 12 | - | Батарея (+) | Б МОЖЕТ (-) |
| 13 | - | ММ CAN низкий | - |
| 14 | IGN 1 | Авто свет | Подушка безопасности (США)/ - (КАНАДА) |
| 15 | SPDIF (-) | - | - |
| 16 | Разблокировка двери | Скорость | Голос навигации (-) |
| 17 | Освещение (-) | Масса рулевого ключа | Голос навигации (+) |
| 18 | Пульт антенны | АКК | Дверь открыта |
| 19 | ? | AUX-видео заземление | - |
| 20 | AUX Обнаружение | ? | |
| 21 | AUX левый вход | Основное заземление | |
| 22 | МИК (-) | Видео площадка | |
| 23 | Силовая земля | Видео вход камеры | |
| 24 | Силовая земля | Аккумулятор камеры (+) |

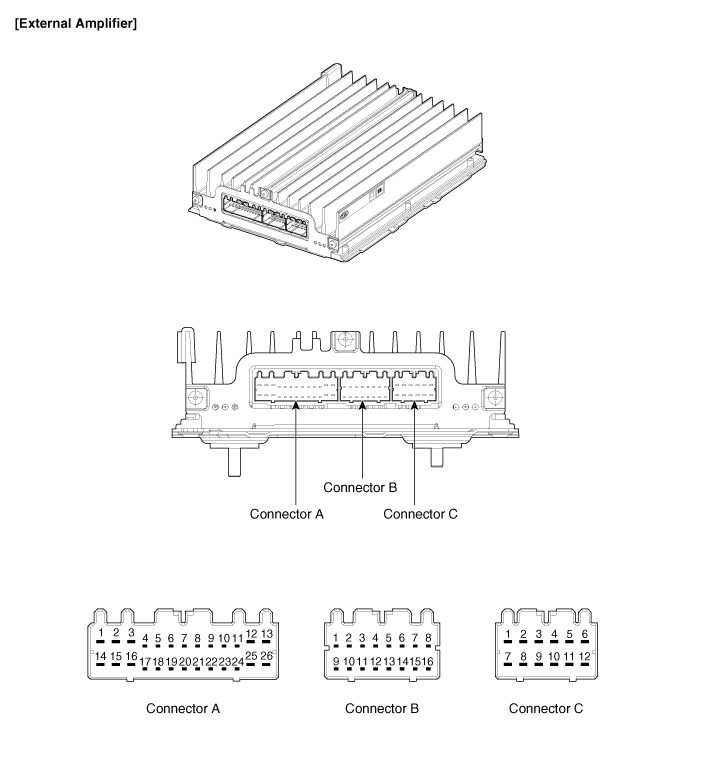

| Пин № | Разъем А (26 контактов) | Разъем В (16-контактный) | Разъем С (12 контактов) |
| 1 | Батарея (+) | СЧ-динамик передний правый (+) | Динамик задней правой двери (+) |
| 2 | Батарея (+) | Передний левый среднечастотный динамик (+) | Динамик задней левой двери (+) |
| 3 | Батарея (+) | - | СЧ-динамик передний правый (+) |
| 4 | - | - | Передний левый среднечастотный динамик (+) |
| 5 | М CAN высокий | - | Динамик передней правой двери (+) |
| 6 | М CAN низкий | - | Динамик передней левой двери (+) |
| 7 | АКК | Передний центральный динамик (+) | Динамик задней правой двери (-) |
| 8 | - | - | Динамик задней левой двери (-) |
| 9 | - | Передний правый среднечастотный динамик (-) | Передний правый среднечастотный динамик (-) |
| 10 | - | Передний левый среднечастотный динамик (-) | Передний левый среднечастотный динамик (-) |
| 11 | Навигация (+) | - | Динамик передней правой двери (-) |
| 12 | Сабвуфер 2 (+) | - | Динамик передней левой двери (-) |
| 13 | Сабвуфер 1 (+) | - | ? |
| 14 | Земля | - | |
| 15 | Земля | Передний центральный динамик (-) | |
| 16 | Земля | - | |
| 17 | - | ? | |
| 18 | SPDIF (+) | ||
| 19 | SPDIF (-) | ||
| 20 | SPDIF земля | ||
| 21 | - | ||
| 22 | - | ||
| 23 | - | ||
| 24 | Навигация (-) | ||
| 25 | Сабвуфер 2 (-) | ||
| 26 | Сабвуфер 1 (-) |
