Электрическая система кузова

Процедуры ремонта мультимедийного разъема

Место в руководстве: Электрическая система кузова
Общая информация — 4Механическая система двигателя — 50Электрическая система двигателя — 20Система контроля выбросов — 30Управление двигателем/топливная система — 84Автоматическая трансмиссия — 98Карданный вал и ось — 15Подвесная система — 36Рулевая система — 12Сдержанность — 50Тормозная система — 38Кузов (внутри и снаружи) — 54Электрическая система кузова — 233Отопление, вентиляция, кондиционирование воздуха — 57
8шагов
~48мин
2/5сложность
Выполнено 0 из 8

Удаление

  1. Снимите ручку рычага переключения передач. (См. группу BD - "Консоли")
  2. Снимите верхнюю крышку консоли (А).
  3. Отсоедините разъем от верхней крышки консоли.

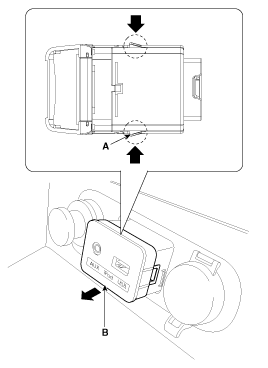

  4. Снимите мультимедийный разъем (B) с нижней крышки консоли, освободив фиксированные крючки (A).

Монтаж

  1. Установите мультимедийный разъем.
  2. Подсоедините разъем мультимедийного разъема.
  3. Установите верхнюю крышку консоли.
  4. Установите ручку рычага переключения передач.
    Убедитесь, что мультимедийный разъем и разъемы на верхней крышке консоли подключены правильно.
