Kia Optima Hybrid: Система AVN / Компоненты и расположение компонентов

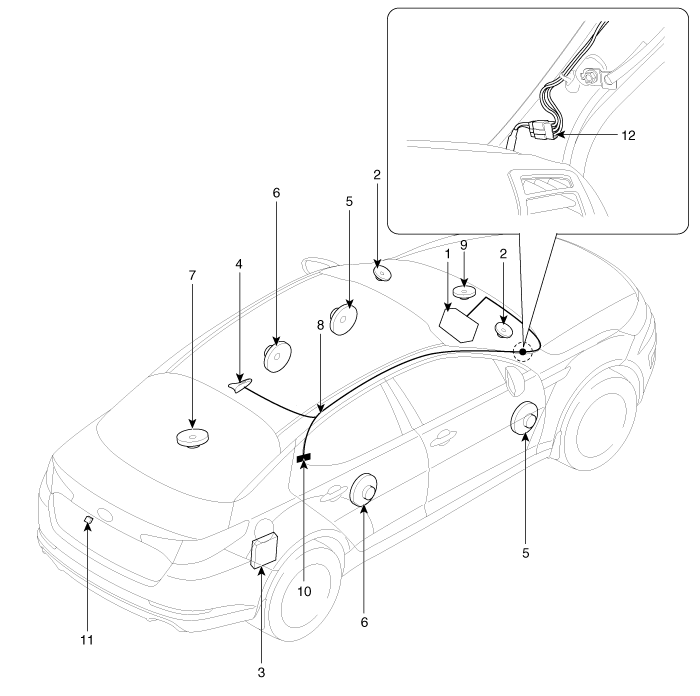

| Расположение компонентов |
|
1. AVN (головное устройство аудио/видео и навигации)
2. Среднечастотный динамик 3. Внешний усилитель 4. Антенна на крыше (GPS + SDARS) 5. Динамик в передней двери 6. Задний динамик |
7. Низкочастотный динамик
8. Кабель питания антенны 9. Центральный динамик 10. Стеклянная антенна (Радио) 11. Камера заднего вида 12. Соединитель фидерного кабеля |
Технические характеристики
... Технические характеристики Головное устройство AVN ПредметСпецификацияИсточник питанияDC 14,4 В (-) земляДиапазон частот / Пространство каналовFM: 87,5 ~ 107,9 МГц / 200 кГцAM: 530 ~ 1710 кГц / 10 кГцТип настройкиPLL SYNTHESIZED TUNINGИмпеданс2 ...
Схематические диаграммы
Блок-схема системы...
