Kia Optima Hybrid: Компоненты и расположение компонентов BCM (блок управления кузовным оборудованием) / блок управления кузовным оборудованием (BCM)
Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
BCM (модуль управления кузовом)
/ Компоненты и расположение компонентов блока управления кузовным оборудованием (BCM)

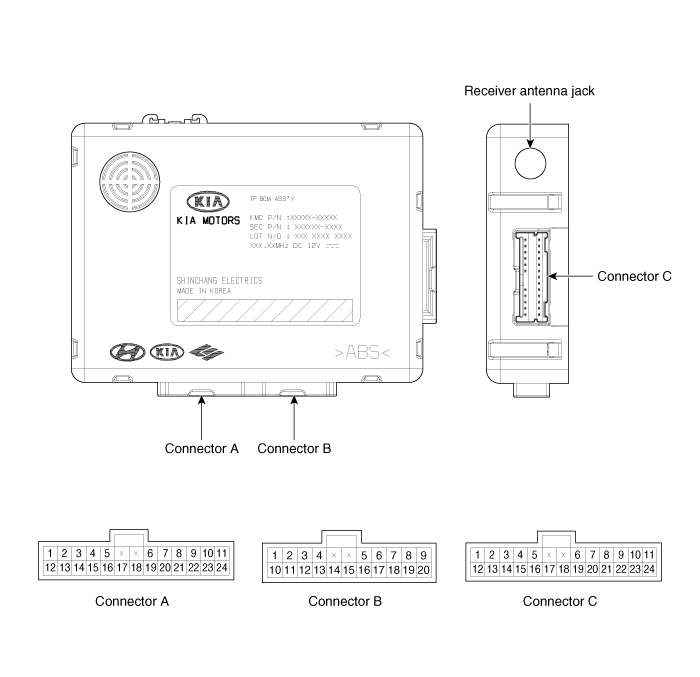

| Компоненты |
Информация о выводах разъема
|
Нет.
|
Разъем А (24 контакта)
|
Разъем В (20 контактов)
|
Разъем С (24 контакта)
|
|
1
|
Батарея (+)
|
Переключатель ближнего света фар
|
Комнатная лампа
|
|
2
|
IGN 1
|
Переключатель дальнего света фар
|
Хвостовой сигнал AV
|
|
3
|
ИГН 2
|
Переключатель передних противотуманок
|
Зуммер (PAS)
|
|
4
|
АКК
|
Защитное стеклоподъемник Включить
|
Реле складывания зеркал
|
|
5
|
Туман переключатель
|
K-линия
|
Индикатор напоминания о непристегнутом заднем левом ремне безопасности
|
|
6
|
Выключатель задних фонарей
|
Автоматическая мощность света
|
-
|
|
7
|
Ключевой переключатель
|
-
|
Индикатор выключения ДПАС
|
|
8
|
Переключатель блокировки с ключом
|
ЛИН (ПАС)
|
Реле переднего омывателя
|
|
9
|
Переключатель заднего обогревателя
|
-
|
Сигнал фар ближнего света
|
|
10
|
Ввод разблокировки при сбое
|
Автоматический выключатель света
|
Реле переднего стеклоочистителя
|
|
11
|
-
|
Переключатель прерывистой громкости переднего стеклоочистителя
|
Реле складывания зеркал
|
|
12
|
опция PAS
|
Выход разблокировки двери
|
Лампа для ног
|
|
13
|
Переключатель открытия люка
|
-
|
соленоид банкомата
|
|
14
|
Автоматический складной переключатель
|
CAN высокий
|
Соленоид ключа
|
|
15
|
Переключатель переднего омывателя
|
CAN низкий
|
Индикатор ремня безопасности ассистента
|
|
16
|
Передний прерывистый стеклоочиститель
|
Авто свет земля
|
Земля
|
|
17
|
Вход положения R
|
Авто световой сигнал
|
Индикатор напоминания о непристегнутом заднем правом ремне
|
|
18
|
Тормозной переключатель
|
-
|
Индикатор напоминания о непристегнутом заднем среднем ремне безопасности
|
|
19
|
Выключатель напоминания о непристегнутом заднем правом ремне безопасности
|
Индикатор PAS-OFF
|
Карманная лампа
|
|
20
|
Выключатель напоминания о непристегнутом ремне безопасности сзади по центру
|
-
|
Индикатор безопасности
|
|
21
|
Выключатель напоминания о непристегнутом заднем левом ремне безопасности
|
?
|
Освещение замочной скважины
|
|
22
|
RPAS, переключатель PAS
|
-
|
|
|
23
|
Переключатель опций ДХО
|
-
|
|
|
24
|
Земля
|
-
|
Список напряжений входных клемм BCM
|
Имя контакта
|
Описание
|
Интерфейс
|
|
В_Б+
|
питание ЭБУ
|
12 В (напряжение батареи)
|
|
L_IGN1
|
Высокий боковой переключатель
|
ВКЛ=12В
|
|
L_IGN2
|
Высокий боковой переключатель
|
ВКЛ=12В
|
|
A_ACC
|
Высокий боковой переключатель
|
ВКЛ=12В
|
|
ПО L_MIST
|
Высокий боковой переключатель
|
ВКЛ=12В
|
|
L_ЗАДНИЙ ФОНАРЬ SW
|
Высокий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_KEY В SW
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
БЛОКИРОВОЧНЫЙ ВЫКЛЮЧАТЕЛЬ L'KEY
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L'ЗАДНИЙ ОБОГРЕВАТЕЛЯ
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L'ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ ВЫКЛЮЧАТЕЛЬ
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_PAS ОПТ
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_SUNROOFOPEN SW
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_АВТОСКЛАДЫВАНИЕ ПО
|
Низкий боковой переключатель
|
GND = складывание, открытие = раскладывание
|
|
L_ПЕРЕДНЯЯ ШАЙБА ПЕРЕКЛ.
|
Высокий боковой переключатель
|
ВКЛ=12В
|
|
L_FRONT INT WIPER SW
|
Высокий боковой переключатель
|
ВКЛ=12В
|
|
L_INH''R''
|
Высокий боковой переключатель
|
ВКЛ=12В
|
|
L_BRAKE SW
|
Высокий боковой переключатель
|
ВКЛ=12В
|
|
L_RR SBR SW
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_RC SBR SW
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_RL SBR SW
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_RPAS ВЫКЛ ПО / L_PAS_SW
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_Dedicated_DRL ОПТ
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_HEAD LAMP LOW SW SW
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_HEAD LAMP HI SW
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
ВЫКЛЮЧАТЕЛЬ ПЕРЕДНЕЙ ПРОТИВОТУМАННОЙ ФАРЫ
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_AUTO LIGHT SW
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
L_TMU Rx
|
Низкий боковой переключатель
|
ВКЛ=ЗЕМЛЯ
|
|
A_FRONT WIPER INT VOLUME ПЕРЕКЛЮЧАТЕЛЬ
|
Аналоговый вход
|
В=5В, Н=0В
|
|
A_AUTO СВЕТОВОЙ СИГНАЛ
|
Аналоговый вход
|
В=5В, Н=0В
|
|
P_CRASH РАЗБЛОКИРОВАТЬ ВВОД
|
ШИМ-вход
|
В=12 Д=0В
|
|
V_AutoLightPwr
|
Выходная мощность
|
5В
|
|
ЗАЗЕМЛЕНИЕ (АВТО ПОДСВЕТКА)
|
Выход на землю
|
0В
|
|
V_RPASPwr (зарезервировано)
|
Выходная мощность
|
8,5 В
|
|
ЗАЗЕМЛЕНИЕ (ДПАС)
|
Выход на землю
|
0В
|
|
ДИАГНОСТИКА (K-LINE)
|
Диагностическая связь (K-линия)
|
?
|
|
CAN_H
|
CAN высокий сигнал
|
?
|
|
МОГУ ЛИ Я
|
Низкий уровень сигнала CAN
|
?
|
|
GND1 (BCM)
|
Силовая земля 1 (BCM)
|
?
|
|
GND2 (BCM)
|
Силовая земля 2 (BCM)
|
?
|
Описание и спецификация выхода BCM
|
Имя контакта
|
Описание
|
Нагрузка
|
Власть
|
|
O_SAFETY PWDW ВКЛЮЧИТЬ
|
Выход включения безопасного электрического стеклоподъемника
|
Сигнал
|
?
|
|
O_DRUnlockOut
|
Выход разблокировки двери (AV-разблокировка)
|
Сигнал
|
?
|
|
O_КОМНАТНАЯ ЛАМПА
|
Мощность комнатного светильника
|
12 В постоянного тока 40 Вт (лампа)
|
В+
|
|
O_AV ЗАДНИЙ СИГНАЛ
|
Выходной сигнал заднего фонаря AV
|
Сигнал
|
?
|
|
O_BUZZER
|
Выход зуммера PAS/RPAS
|
12 В постоянного тока (зуммер)
|
IGN1
|
|
O_HORN РЕЛЕ
|
Релейный выход звукового сигнала
|
12 В постоянного тока 200 мА
|
В+
|
|
O_КАРМАННАЯ ЛАМПА
|
Выход карманной лампы
|
12 В постоянного тока 1,2 Вт (светодиод)
|
В+
|
|
O_RPAS ВЫКЛ. ИНД.
|
Выходной сигнал индикатора RPAS OFF
|
12 В постоянного тока 1,2 Вт (светодиод)
|
IGN1
|
|
O_РЕЛЕ ФАРООМЫВАТЕЛЯ
|
Выход реле омывателя фар
|
12 В постоянного тока 200 мА
|
IGN2
|
|
O_HEAD LAMP LOW SIGNAL
|
Низкий выходной сигнал фары
|
Сигнал
|
?
|
|
O_РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ
|
Выход реле переднего стеклоочистителя
|
12 В постоянного тока 200 мА
|
IGN2
|
|
O_Mirror Складывающееся РЕЛЕ
|
Релейный выход автоматического складывания зеркал
|
12 В постоянного тока 200 мА
|
В+
|
|
O_FOOT LAMP
|
Выход лампы для ног
|
12 В постоянного тока 10 Вт (лампа)
|
В+
|
|
O_ATM СОЛЕНОИД
|
Выход соленоида блокировки переключения банкомата
|
12 В постоянного тока 500 мА (соленоид)
|
В+
|
|
O_KEY СОЛЕНОИД
|
Выход соленоида ключа
|
12 В постоянного тока 500 мА (соленоид)
|
В+
|
|
O_AST РЕМЕНЬ БЕЗОПАСНОСТИ ИНД.
|
Выходной сигнал индикатора ремня безопасности помощника
|
12 В постоянного тока 1,2 Вт (светодиод)
|
IGN1
|
|
O_RR SBR IND
|
Выход индикатора напоминания о непристегнутом заднем правом ремне безопасности
|
12 В постоянного тока 1,2 Вт (светодиод)
|
IGN1
|
|
O_RC SBR IND
|
Выходной сигнал индикатора напоминания о непристегнутом ремне заднего центрального сиденья
|
12 В постоянного тока 1,2 Вт (светодиод)
|
IGN1
|
|
O_RL СБР ИНД
|
Выход индикатора напоминания о ремне безопасности заднего левого сиденья
|
12 В постоянного тока 1,2 Вт (светодиод)
|
IGN1
|
|
O_SECURITY IND
|
Выход светодиодного индикатора безопасности
|
12 В постоянного тока 1,2 Вт (светодиод)
|
В+
|
|
ЛАМПА ПОДСВЕТКИ ОТВЕРСТИЯ O_KEY
|
Выход лампы подсветки замочной скважины
|
12 В постоянного тока 2 Вт (лампа)
|
В+
|
|
O_Mirror_Unfolding RELAY
|
Релейный выход автоматического складывания зеркал
|
12 В постоянного тока 200 мА
|
В+
|
Принципиальные схемы блока управления кузовным оборудованием (BCM)
Принципиальная электрическая схема ...
