Блок управления кузовным оборудованием (BCM) Процедуры ремонта

Диагностика проблем при использовании GDS

1. 1
   Модуль управления кузовным оборудованием может проводить диагностику с помощью GDS быстрее. BCM связывается с GDS, считывает входное/выходное значение и приводит в действие привод.
2. 2
   Для диагностики функции BCM выберите меню модели и модуля управления кузовом.
3. 3

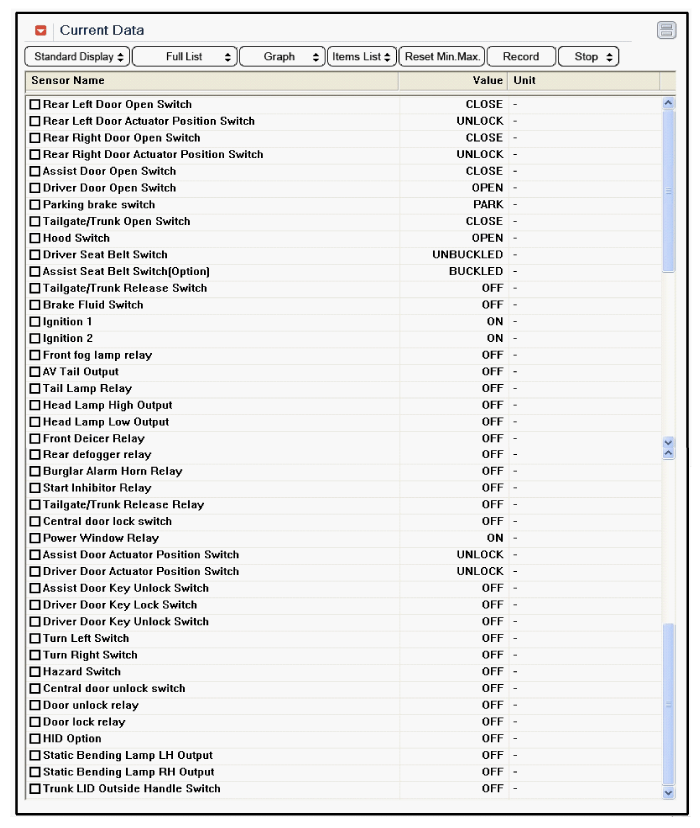

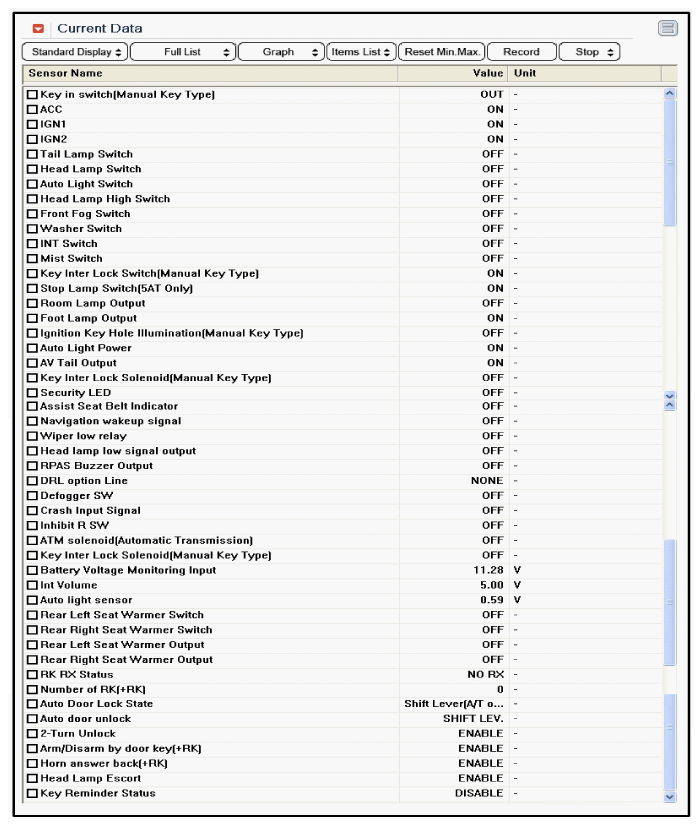

   Чтобы просмотреть текущее значение ввода/вывода BCM, «Текущий ДАННЫЕ». Предоставляет информацию о входных/выходных состояниях питания BCM. питание, сигнал поворота/стоп-сигнал, фара, дверь, замки, наружное зеркало, стеклоочиститель, автосвет и передатчики и т. д.

   • Данные службы BCM

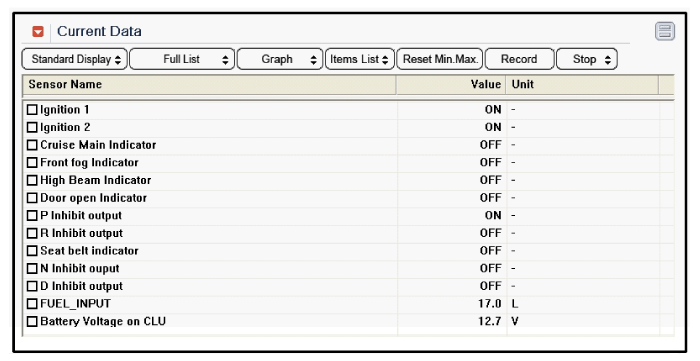

   • CLU (кластер) Сервисные данные



   • SJB (интеллектуальная распределительная коробка) Сервисные данные



4. 4

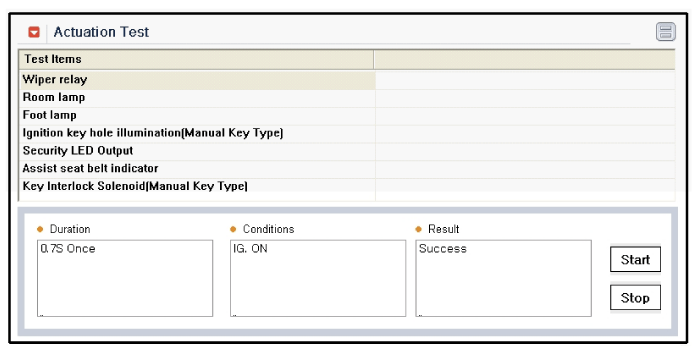

   Чтобы выполнить принудительную операцию по входным факторам BCM, выберите "ACTUATION TEST".



Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель аварийной подушки (А).



3. 3
   Снимите усиленную панель после ослабления крепежных болтов.
4. 4
   Снимите воздуховод (А) после удаления винта.



5. 5
   Снимите модуль педали акселератора. (см. группу FL - "педаль акселератора")
6. 6
   Снимите блок управления кузовным оборудованием, ослабив гайку (1 шт.) и винт (1 шт.) и отсоединив разъемы (А).



Монтаж

1. 1
   Установить блок управления кузовом.
2. 2
   Установите ускоритель.
3. 3
   Установите усиленную панель.
4. 4
   Установите нижнюю панель аварийной подушки.
