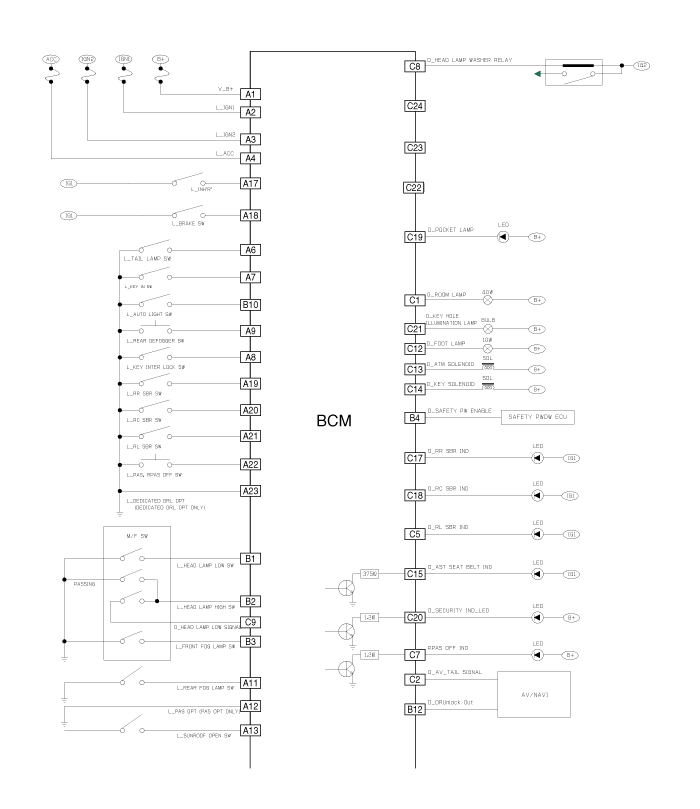

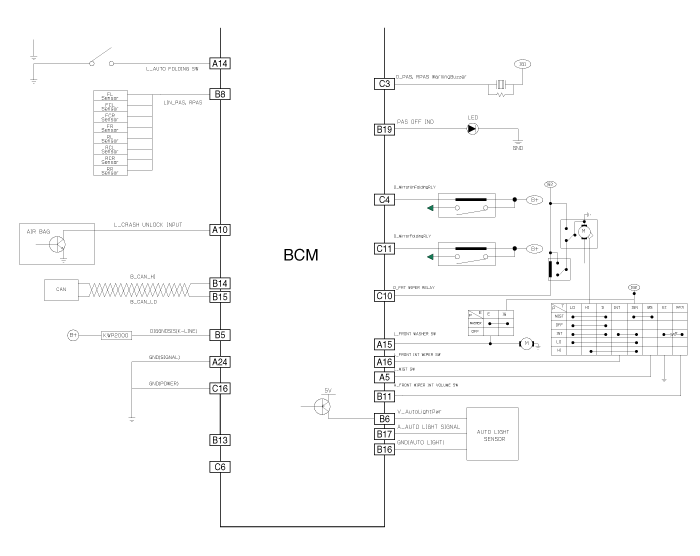

Kia Optima Hybrid: схемы BCM (блок управления кузовным оборудованием) / блок управления кузовным оборудованием (BCM)

Блок управления кузовным оборудованием (BCM) Компоненты и расположение компонентов

Компоненты Информация о выводах разъема № Разъем A (24 контакта) Разъем B (20 контактов) Разъем C (24 контакта) 1 Аккумулятор (+) Переключатель ближнего света фар Комнатная лампа 2 IGN 1 Переключатель дальнего света фар AV задний сигнал 3 IGN 2 Передние ...

Модуль управления кузовным оборудованием (BCM) Описание и работа

Описание Функция сети связи CAN 1. Управление стеклоочистителем — Функция управления передним стеклоочистителем 2. Управление предупреждением — Функция управления напоминанием о непристегнутом ремне водителя — Управление напоминанием о непристегнутом ремне безопасности ...
