Тормозная система

Принципиальные схемы электрического стояночного тормоза (EPB)

~1мин чтения

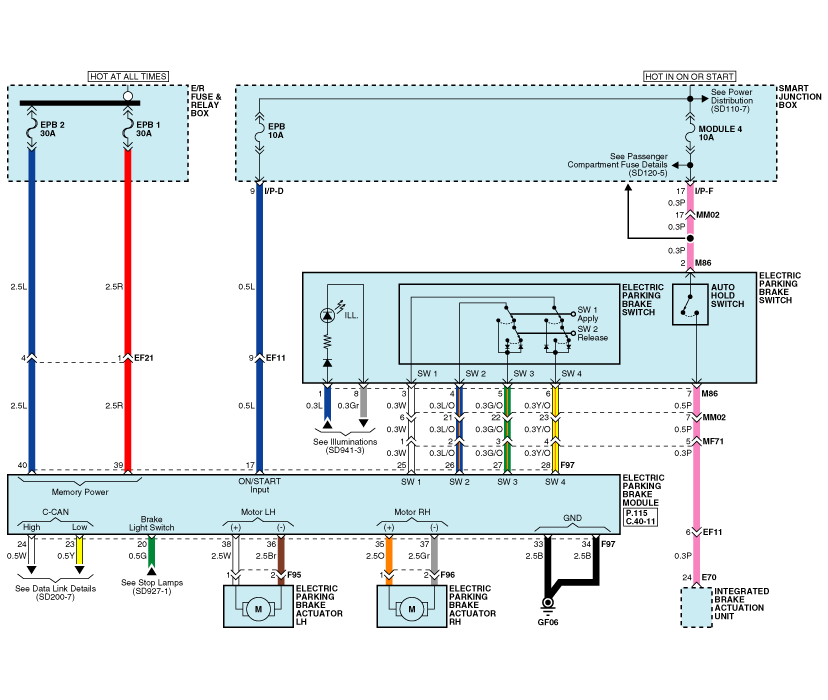

Схема EPB (1)

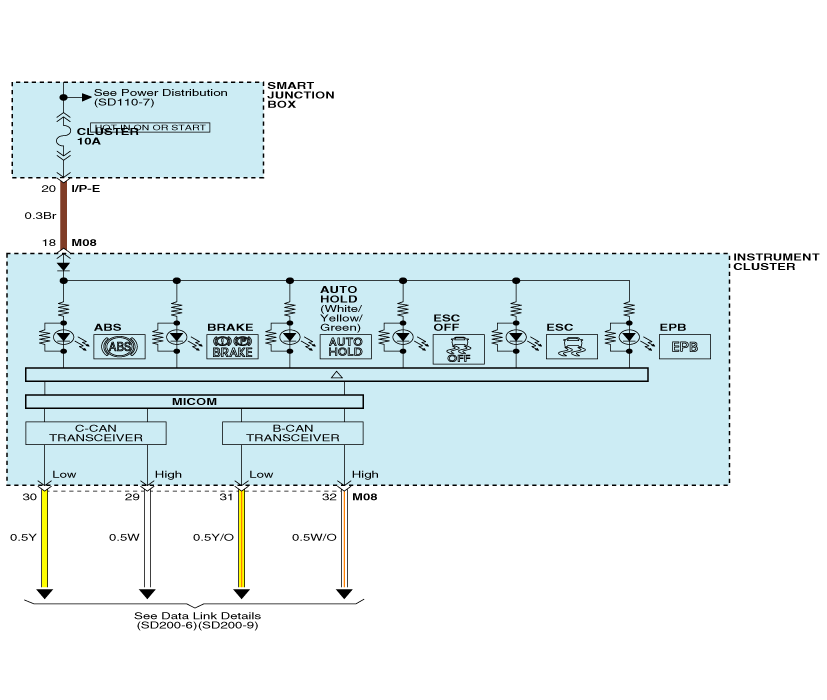

Схема EPB (2)

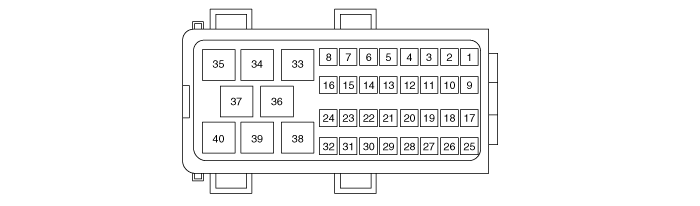

Вход/выход разъема EPB

Приколоть Описание Приколоть Описание
1 - - 21 - -
2 - - 22 Д C-CAN (низкий)
3 - - 23 Вт C-CAN (высокий)
4 - - 24 Вт Выключатель электрического стояночного тормоза (SW1)
5 - - 25 Л/О Выключатель электрического стояночного тормоза (SW2)
6 - 26 ИДТИ Выключатель электрического стояночного тормоза (SW3)
7 - - 27 ЭЙ Выключатель электрического стояночного тормоза (SW4)
8 - - 28 - -
9 - 29 - -
10 - - 30 - -
11 - - 31 - -
12 - - 32 - -
13 - - 33 Б Земля (GF06)
14 - - 34 Б Земля (GF06)
15 - - 35 О Электрический привод стояночного тормоза RH (+)
16 - 36 бр Электрический привод стояночного тормоза (-)
17 л Умная распределительная коробка
(Предохранитель - EPB)
37 гр Электрический привод стояночного тормоза RH (-)
18 - - 38 Вт Электрический привод стояночного тормоза (+)
19 - - 39 р Реле предохранителя и реле E / R (ПРЕДОХРАНИТЕЛЬ - EPB 1)
20 г Выключатель стоп-сигнала 40 л Реле предохранителя и реле E / R (FUSE - EPB 2)
