Процедуры ремонта исполнительного механизма регулировки угла наклона фар

Инспекция с помощью GDS

Последовательность инициализации и диагностики с помощью оборудования GDS. Ниже приводится краткое изложение процедуры A/S с использованием GDS.

Нет.	Процедура
1	Установите транспортное средство на плоскость
2	проверка шин
3	IGN1 ВКЛ.
4	Фары ближнего света включены
5	Связь с диагностическим прибором
6	Первоначальная команда диагностическим прибором
7	Очистить код неисправности
8	IGN1 ВЫКЛ. > ВКЛ.
9	Повторное подключение к диагностическому прибору
10	Проверка выходного значения HLLD как 15% и кода DTC
11	Срабатывание ГВУ по команде диагностического прибора
12	Фара механическая Initial Aiming

1 В автомобиле нет грузов, и автомобиль должен стоять на ровной поверхности. 2 Следует проверить выходное значение HLLD после первоначальной настройки. 3 Сначала следует выполнить первоначальную электрическую настройку с помощью диагностического прибора, а затем механическую настройку.

1. 1

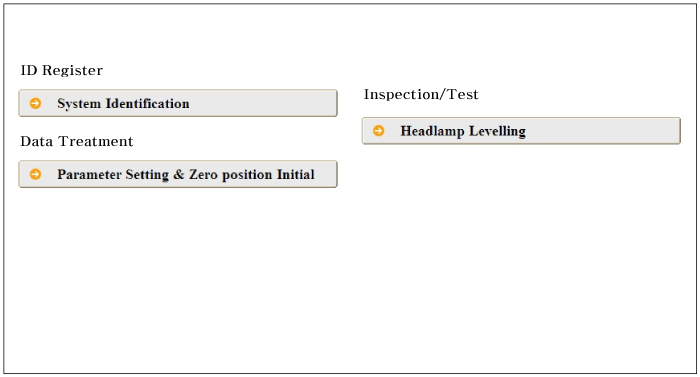

   Выберите модель автомобиля и «Регулировка фар».



2. 2

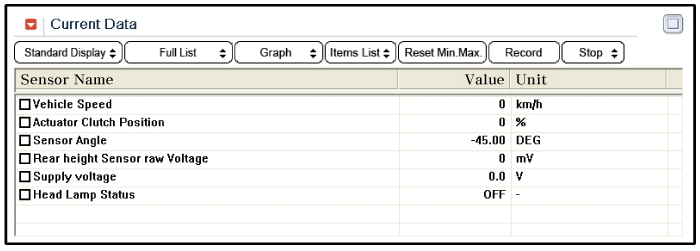

   GDS может принудительно управлять приводом, контролировать входные/выходные значения и выполнять самодиагностику.



3. 3

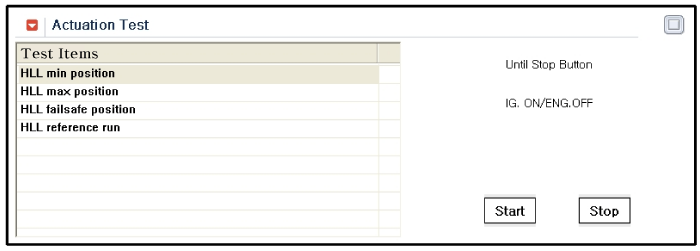

   Для функционального тестирования выходов AHLS выберите «Проверка срабатывания».



4. 4

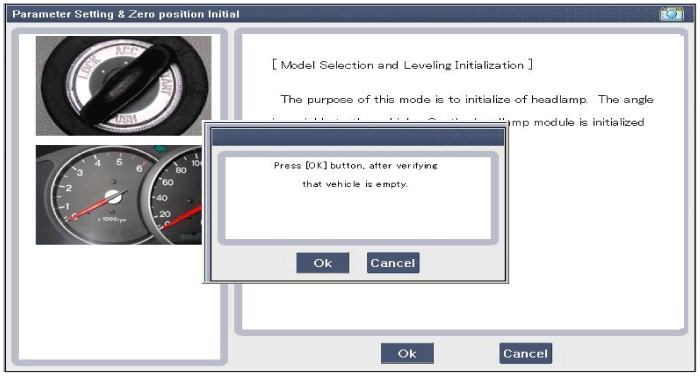

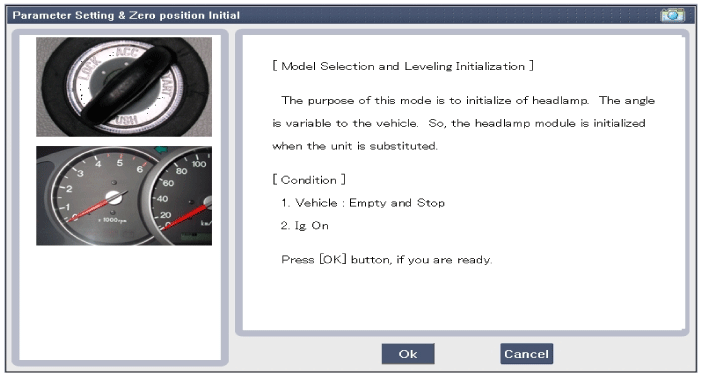

   Выберите «Настройка параметров и начальное положение нуля».





5. 5

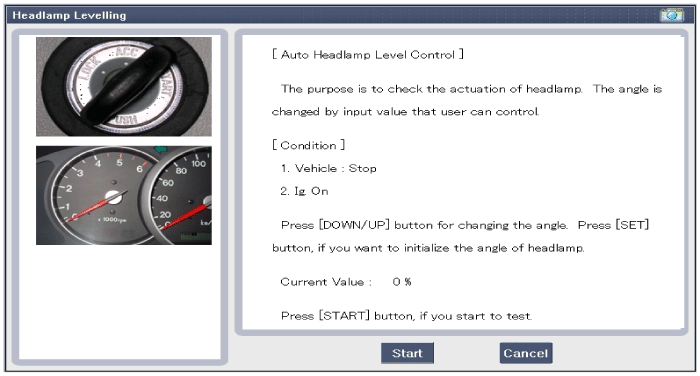

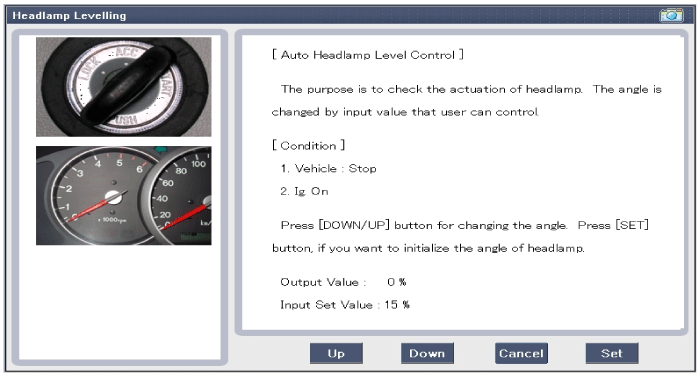

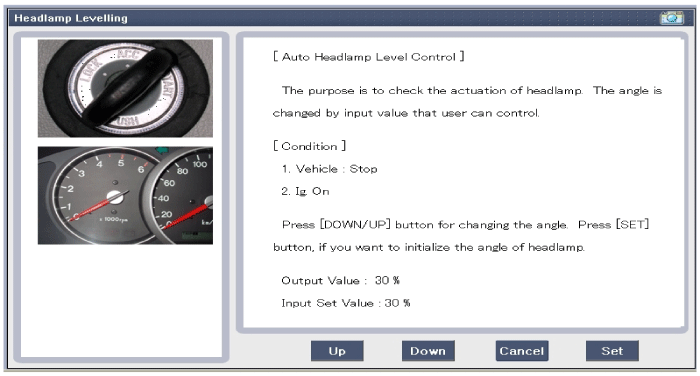

   Убедитесь, что система AHLS принудительно работает в меню «Коррекция фар».







6. 6
   Чтобы проверить код неисправности системы регулировки угла наклона фар, выберите «Диагностические коды неисправностей».
