Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Устройство автоматического выравнивания фар / Описание и работа блока автоматической регулировки фар

Описание

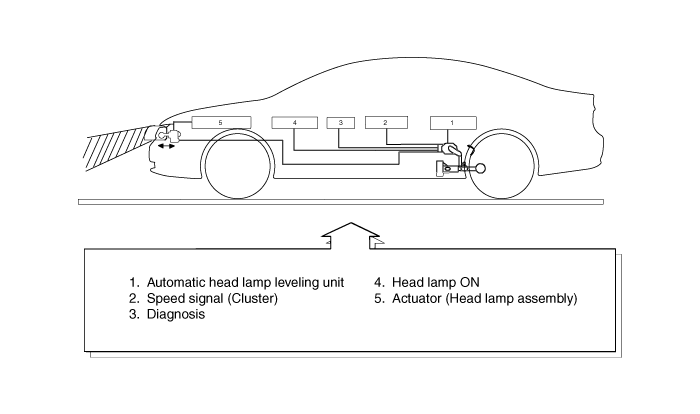

В зависимости от условий вождения и состояния загрузки транспортное средство, направление освещения фар изменено, чтобы водитель не отвлекался дальности видимости и для защиты зрения водителя от бликов, прицеливания при безопасном вождении.
Встроенный датчик ECU, установленный на задних приводах центрального рычага крепление актуатора на фаре с момента получения входного сигнала после статических изменений автомобиля.
Луч фар автоматически включается при наклоне шасси.
Операция
Порядок работы
1.
Изменение угла подвески в результате изменения нагрузки автомобиля.
2.
Изменение угла датчика.
3.
Микропроцессор вычисляет необходимую величину изменения угла наклона фары.
4.
Отправка надлежащего сигнала на устройство корректора фар и исполнительный механизм привода.
Рабочее состояние
1.
Зажигание включено
2.
Ближний свет включен
3.
При остановке: Если рычаг датчика изменяется на 2° и выше, фара включается через макс. 1,5 сек.
4.
При вождении: если скорость автомобиля превышает 4 км/ч (2,48 мили/ч), изменение скорости не превышает 0,8-1,6 км/ч (0,5 ~ 1,0 мили/ч) в секунду, и изменяется состояние нагрузки, затем включается фара.
Компоненты
1.
Автоматический корректор фар
1. Блок выравнивания и датчик
2. Монтажный кронштейн датчика
3. Связь датчика

•
Используя микропроцессор, воспринимайте механическое изменение угла рабочего рычага или сигнал скорости.
•
В качестве исполнительного устройства внутренней программы управления, установленного на заднем центральном рычаге.
2.
Актуатор
•
Измените направление освещения фары вверх или вниз, так как блок автоматического корректора фар, воспринимающий входной сигнал, следующий за статические изменения транспортного средства.

Принципиальные схемы блока автоматической коррекции положения фар

Принципиальная электрическая схема ...

Процедуры ремонта автоматического корректора фар

Осмотр 1. Зажигание включено. 2. Включите выключатель фар. 3. Проверить работоспособность. Если угол наклона фар плавно меняется при повороте переключателя регулирования положения фар. 4. Если операция не...
