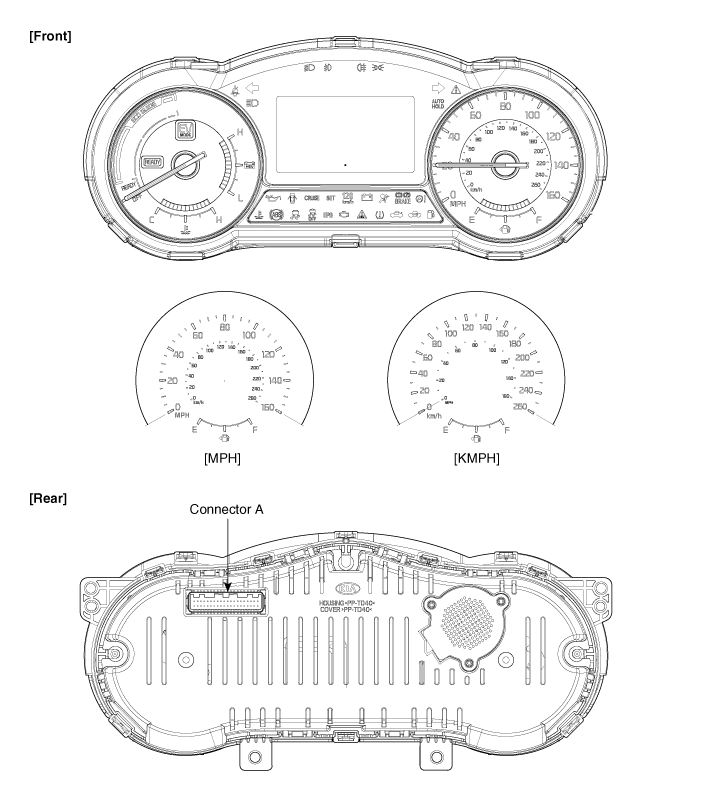

Kia Optima Hybrid: индикаторы и датчики / Компоненты комбинации приборов и расположение компонентов

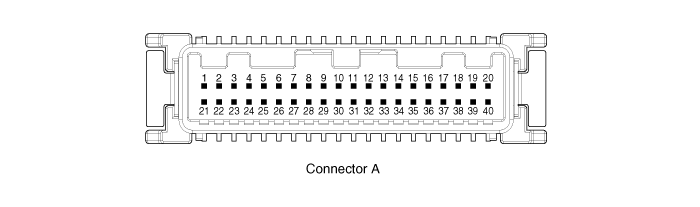

| Компоненты |
|
Нет.
|
Описание
|
Нет.
|
Описание
|
|
1
|
-
|
21
|
Вход иммобилайзера
|
|
2
|
Вход индикатора обогреваемого колеса
|
22
|
Вход датчика топлива (+)
|
|
3
|
Aig мешок (+) ввод
|
23
|
Выключатель отключения 2 (+) вход
(кнопка поездки) |
|
4
|
Выход скорости (-) (выход 4P)
|
24
|
Вход включения реостата
|
|
5
|
Вход реле давления масла (-)
|
25
|
Вход реостатного переключателя вниз
|
|
6
|
-
|
26
|
Вход низкого уровня омывателя (-)
|
|
7
|
-
|
27
|
-
|
|
8
|
Выключатель отключения 1 (+) вход
(Кнопка круиза) |
28
|
Вход заднего фонаря (Подсветка (+))
|
|
9
|
-
|
29
|
C CAN Высокий
|
|
10
|
-
|
30
|
C Низкий уровень CAN
|
|
11
|
-
|
31
|
B CAN Низкий уровень
|
|
12
|
-
|
32
|
B CAN Высокий
|
|
13
|
Вход выключателя отключения (-)
|
33
|
-
|
|
14
|
Сигнал 1 земля
|
34
|
Выход положения AT R (+)
|
|
15
|
Вход датчика топлива (-)
|
35
|
Выход положения A (+)
|
|
16
|
-
|
36
|
Выход положения AT D (+)
|
|
17
|
Батарея (+)
|
37
|
Выход положения AT (+)
|
|
18
|
IGN1
|
38
|
AT Nвыход положения (+)
|
|
19
|
-
|
39
|
Выход с фиксатором (+)
|
|
20
|
Сигнал 3 земля
|
40
|
Освещение (-) выход
|
Компоненты и расположение компонентов
Расположение компонентов 1. Комбинация приборов в сборе2. Выключатель ремня безопасности3. Датчик скорости автомобиля4. Датчик температуры охлаждающей жидкости двигателя5. Датчик давления масла6. Сигнализатор уровня тормозной жидкости7. Ручной тормоз ...
Описание и работа комбинации приборов
Описание Схема кластерной сети ECMМодуль управления двигателемHCUГибридный модуль управленияMCUМодуль управления двигателемBMSBСистема управления батареямиTCMМодуль управления коробкой передачEBSEЭлектронная тормозная системаOPUМасляная ...
