Описание

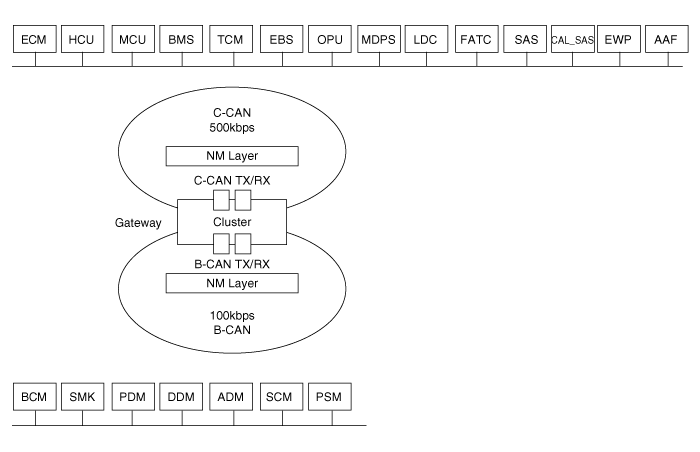

Схема сети кластера

ЕСМ
Модуль управления двигателем
HCU
Гибридный модуль управления
MCU
Модуль управления двигателем
СЭМ
Система управления батареями
ТКМ
Модуль управления коробкой передач
ЭБС
Электронная тормозная система
ОПУ
Блок масляного насоса
МДПС
Усилитель рулевого управления с двигателем
НРС
Низкий DC/DC преобразователь
ФАТЦ
Полностью автоматический контроль температуры
ЭВП
Электронный водяной насос
ААФ
Активная воздушная заслонка
млрд кубометров
Модуль управления кузовом
СМК
Блок смарт-ключа
ДПМ
Модуль распределения питания
ДДМ
Модуль водительской двери
АДМ
Вспомогательный дверной модуль
СКМ
Модуль рулевого управления
ПСМ
Модуль сиденья с электроприводом

Активная эко-система
ECO — это функция для повышения эффективности использования топлива во время вождения. Включается с помощью переключателя на рулевом колесе.
Подробные функции функций ECO перечислены ниже.
1.
Шаблон сдвига
–
ECO Shift Pattern: Уменьшение схемы переключения, предотвращение подъема ноги вверх
2.
Электрическая нагрузка
–
Уменьшить электрическую нагрузку LDC
3.
Режим вождения
–
Управление крутящим моментом: Увеличьте рекуперативную энергию, отключив сцепление двигателя во всем диапазоне замедления.
4.
кондиционер
–
Режим ECO A/C: регулирует температуру примерно на 2~3°C выше, чем в обычных режимах.
5.
Рекуперативное торможение
–
Улучшенная эффективность рекуперативного торможения
6.
Другие
–
Добейтесь эффективного управления SOC, используя режимы привода, которые минимизируют потери мощности
Компоненты комбинации приборов и расположение компонентов

Компоненты Информация о выводах разъема № Описание № Описание 1-21 Вход иммобилайзера 2 Вход индикатора колеса с подогревом 22 Датчик топлива (+) вход 3 Сумка Aig (+) вход 23 Вход переключателя 2 (+) (кнопка отключения) 4 Скорость ...

Схема комбинации приборов

Принципиальная электрическая схема ...
