Kia Optima Hybrid: индикаторы и датчики / схемы аварийных выключателей

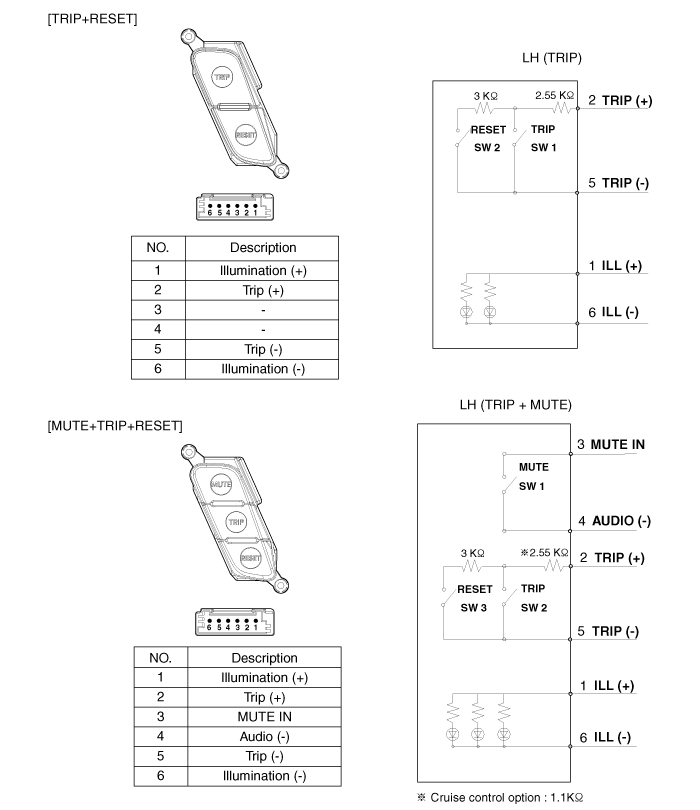

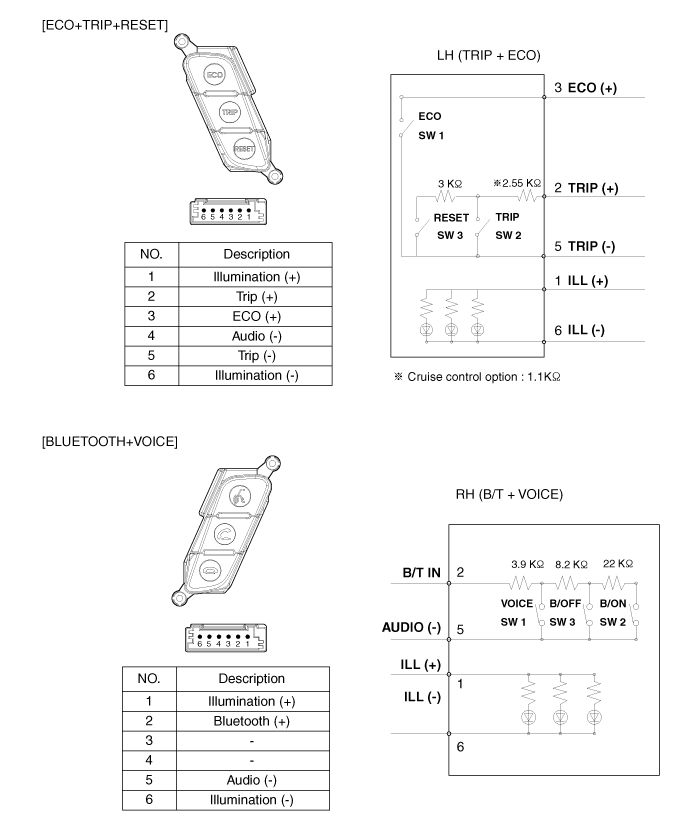

Принципиальная электрическая схема

Процедуры ремонта комбинации приборов

Проверка NORefSymbolNameSignal InputMessage NameSignal controlSignal Value(X: не важно)Illumination/Power1TurnLeftB-CANTurn LH Signal Lamp Switch Статус индикатора в CLULED/B+2TurnRightB-CANTurn ...

Процедуры ремонта выключателя отключения

Проверка 1. Проверьте переключатель дистанционного управления аудиосистемой на наличие сопротивления между клеммами в каждом положении переключателя. [Отключение + Сброс] ПереключательКонтакт разъемаСопротивление (±5%)Сброс3 - 5 (ЛВ)5,54 кОмОтключение3 - 5 (ЛВ)2,54 ...
