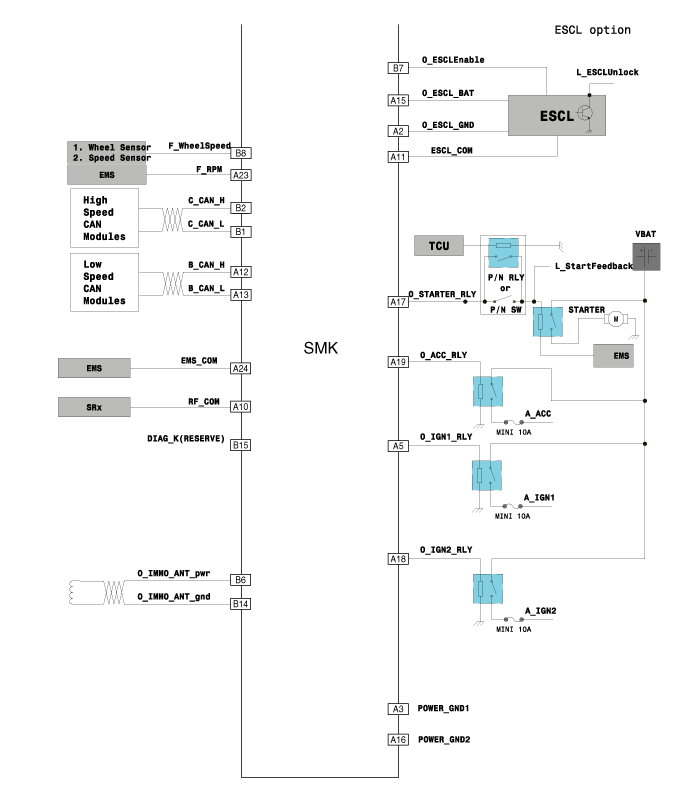

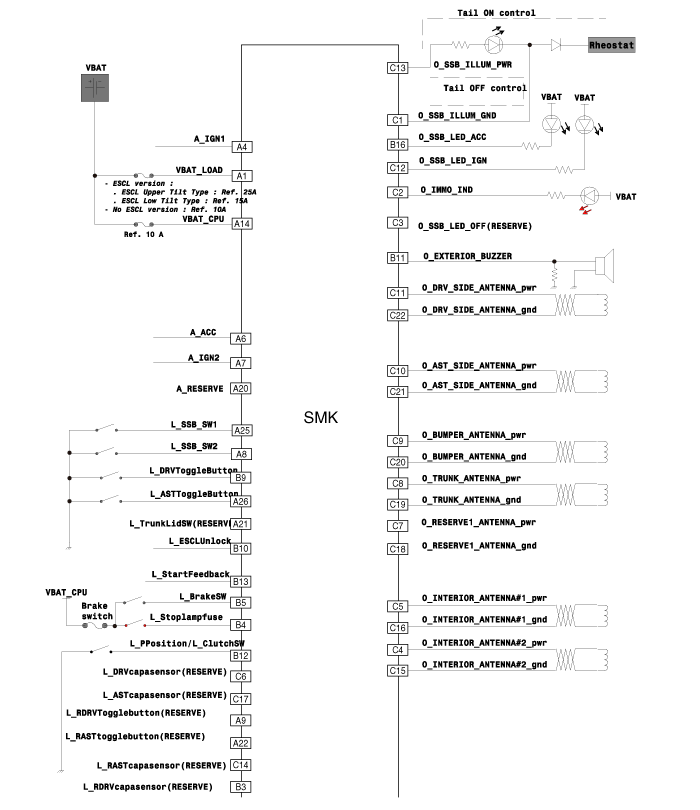

Kia Optima Hybrid: Принципиальные схемы системы смарт-ключа / блока смарт-ключа

Блок смарт-ключа Компоненты и расположение компонентов

Компонент (1) Информация о выводах разъема № Разъем A (26 контактов) Разъем B (16 контактов) Разъем C (22 контакта) 1V_BAT loadC_CAN lowSSB освещение заземления2-C_CAN highИндикатор иммобилайзера3Заземление питания1--4IGN1Stop ...

Блок смарт-ключа Процедуры ремонта

Проверка блока смарт-ключа — см. группу BE — проверка/самодиагностика с помощью GDS. Smart Key Switch — см. группу BE — проверка/самодиагностика с помощью GDS. Антенна – см. BE ...
