Kia Soul EV: Система кондиционирования воздуха / Компоненты и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Отопление, вентиляция, кондиционирование воздуха
/
Кондиционер
/ Компоненты и расположение компонентов
| Индекс расположения компонентов |
| Машинное отделение |

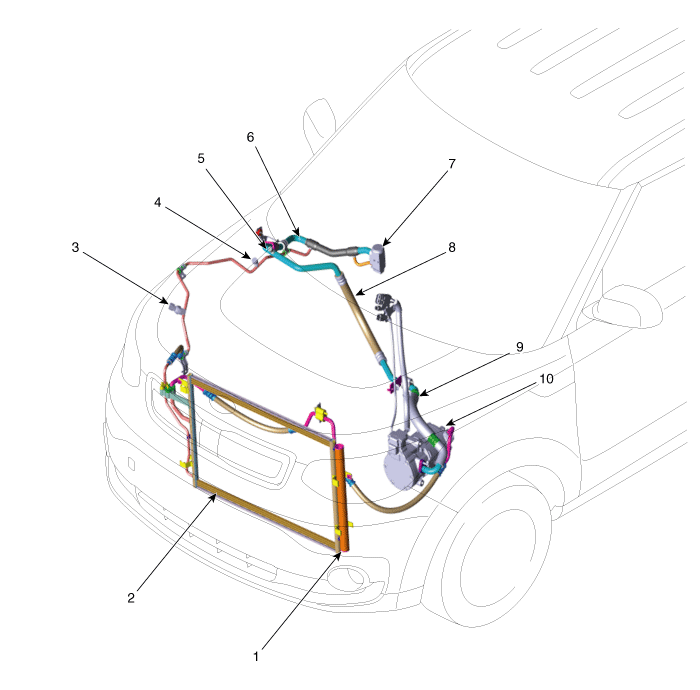

| [Без теплового насоса] |
|
1. Ресивер-осушитель
2. Конденсатор 3. Датчик давления кондиционера (APT) 4. Сервисный порт (низкое давление) 5. Сервисный порт (высокое давление) |
6. Всасывающая и жидкостная трубка
7. Расширительный клапан 8. Всасывающая труба 9. Всасывающий шланг 10. Электрический компрессор кондиционера |

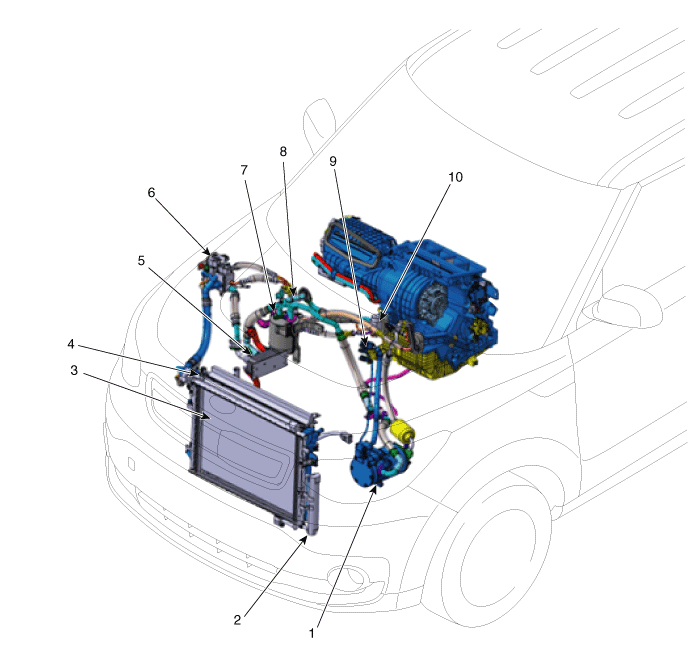

| [С тепловым насосом] |
|
1. Электрический компрессор кондиционера
2. Ресивер-осушитель 3. Внешний конденсатор 4. Датчик температуры хладагента №1 5. Чиллер |
6. 3-ходовой электромагнитный клапан в сборе
7. Аккумулятор 8. Двухходовой электромагнитный клапан в сборе 9. Датчик температуры хладагента №2 10. Расширительный клапан |

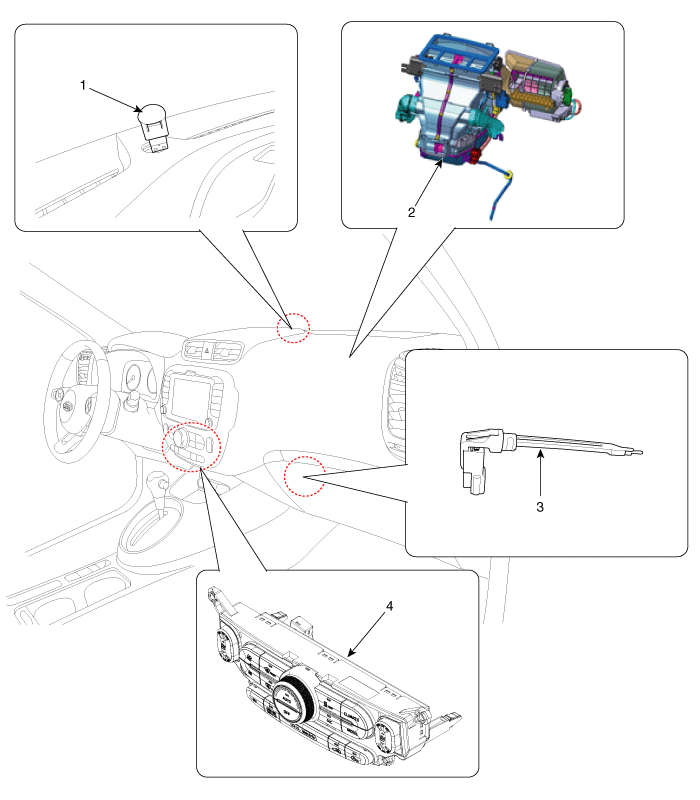

| Интерьер |
|
1. Фотодатчик
2. Нагреватель и вентилятор |
3. Датчик температуры испарителя
4. Блок управления отопителем и кондиционером |
Процедуры ремонта
Основы обслуживания системы хладагента
•
Поскольку в электрическом компрессоре используется высокое напряжение, следует использовать масло POE с высоким удельным объемным сопротивлением.
•
Не используйте одно и то же восстановление кондиционера ...
Процедуры ремонта компрессорного масла
Спецификация масла
1.
Для системы HFC-134a требуется синтетическое компрессорное масло (POE).
тогда как для системы R-12 требуется минеральное компрессорное масло. Два масла
никогда нельзя смешивать.
2.
Компрессорное масло...
